Фан-барьеры (мобильные ограждения) применяют для временного разделения потоков людей, ограничения доступа к сцене, спортивной площадке, технической зоне или закрытому участку. Секции устанавливают на концертах, фестивалях, соревнованиях, выставках, городских мероприятиях, возле входных групп.

В отличие от стационарного забора мобильная система не требует бетонирования стоек. Отдельные модули соединяются в непрерывную линию, а после мероприятия разбираются и перевозятся на другой объект. Такая схема позволяет изменять конфигурацию проходов, создавать накопительные коридоры, выделять служебные участки.

Конструкция должна быть рассчитана не только на собственную массу. На фан-барьер действуют горизонтальное давление, случайные удары, перекос при установке на неровном основании. Надёжность зависит от диаметра трубы, шага вертикального заполнения, формы опор, качества сварки, соединения соседних модулей.

Где устанавливают мобильные ограждения

На массовых мероприятиях фан-барьеры направляют посетителей к зонам досмотра, кассам, турникетам, гардеробам. Из секций формируют очереди, разделяют входящие и выходящие потоки, перекрывают служебные проходы.

Возле сцены применяют усиленные барьеры с напольной платформой. Давление людей передаётся через наклонную или вертикальную панель на основание, которое дополнительно нагружается массой персонала службы безопасности. За ограждением может предусматриваться проход для сотрудников.

На спортивных объектах мобильные секции отделяют зрителей от поля, трассы, места старта или финиша. Для временных соревнований важны скорость сборки, возможность создать прямые и поворотные участки, устойчивость при контакте с людьми.

Облегчённые фан-барьеры подходят для выставок, парковок, складских территорий, строительных площадок. Они обозначают границу участка, но не заменяют противотаранные устройства, дорожные удерживающие системы или капитальный охранный периметр.

Основные исполнения

Тип мобильного ограждения выбирают по предполагаемой нагрузке. Простая секция для формирования очереди отличается от фронтального сценического барьера массой, формой основания, способом соединения.

У российских производителей распространены секции длиной 1500, 2000 и 2500 мм, высотой от 1000 до 1500 мм. Для рамы встречается круглая труба диаметром 25 или 38 мм, для вертикальных элементов — труба диаметром около 16 мм. Эти параметры относятся к типовым серийным решениям, а не к обязательным нормативным значениям.

Стандартные рамные фан-барьеры

Рядовая секция состоит из наружной рамы, вертикального заполнения, двух опор, соединительных крюков. Верхнюю часть обычно выполняют без острых выступов. Нижние концы внутренних элементов приваривают к горизонтальной трубе.

Для наружной рамы применяют электросварную круглую трубу диаметром 32–38 мм со стенкой 1,2–2,0 мм. Труба диаметром 25–32 мм подходит для облегчённых моделей. Сортамент прямошовных электросварных труб устанавливает ГОСТ 10704-91, который продолжает действовать.

Вертикальное заполнение можно изготовить из трубы диаметром 12–16 мм либо стального прутка диаметром 10–14 мм. Полая труба уменьшает массу изделия. Пруток лучше переносит локальный удар, но увеличивает вес секции.

Расстояние между вертикальными элементами часто принимают в пределах 100–150 мм. Слишком большой просвет снижает разделительную функцию. Чрезмерно частое заполнение увеличивает массу и ветровую нагрузку без существенного улучшения работы конструкции.

Типовой модуль длиной 2500 мм и высотой 1200–1500 мм может весить около 13–20 кг. Фактическая масса зависит от стенки труб, количества вертикальных элементов, размера опор. Облегчённая секция удобнее при переноске, но требует более внимательной проверки устойчивости.

Усиленные барьеры для сцены

Фронтальный сценический барьер воспринимает более высокое давление, чем обычная рамная секция. Его устанавливают перед сценой, подиумом, входом в фан-зону. Конструкция должна передавать усилие на основание без опрокидывания и резкого смещения.

Каркас изготавливают из профильной трубы 30х30х2, 40х20х2, 40х40х2 или 50х25х2 мм. Квадратные стальные трубы могут выпускаться по сортаменту ГОСТ 8639-82. Стандарт распространяется в том числе на электросварные изделия и сохраняет действующий статус.

Лицевую панель закрывают перфорированным листом, сварной сеткой либо вертикальными трубами. Перфорированный металл снижает риск проникновения рук или посторонних предметов, одновременно сохраняет обзор.

Платформу выполняют из рифлёного листа, просечно-вытяжного металла или сварного настила. Поверхность должна препятствовать скольжению. Для каркаса основания применяют трубу 40х40х2, 50х25х2 либо профиль большего сечения.

Ширина отдельного сценического модуля часто составляет 1000–1250 мм. Небольшой размер облегчает создание дугообразной линии. Соседние части фиксируют болтами, пальцами или быстросъёмными замками.

На тыльной стороне предусматривают ступень для сотрудника службы безопасности, поручень, проход для эвакуации посетителя. Компоновка зависит от плана мероприятия и расчётной схемы. Обычную секцию с двумя ножками нельзя считать заменой сценическому барьеру только из-за увеличенного диаметра трубы.

Материалы каркаса

Для сварных фан-барьеров используют углеродистую сталь Ст3пс или Ст3сп. Материал подходит для гибки труб, сварки рам, изготовления крюков, пластин, опор. Марку фиксируют в спецификации вместе с размерами проката.

При необходимости снизить массу применяют алюминиевые сплавы. Алюминиевое ограждение легче переносить, однако материал имеет меньшую жёсткость, требует отдельной технологии сварки. Непосредственный контакт алюминия со стальным крепежом необходимо учитывать при выборе защитных прокладок.

Для вертикальных элементов может использоваться низкоуглеродистая проволока. Требования к стальной проволоке общего назначения содержит действующий ГОСТ 3282-74. При этом ссылка только на стандарт недостаточна: в заказе указывают диаметр, состояние поверхности, наличие цинкового слоя.

Марка стали не компенсирует недостаточное сечение. Если труба имеет слишком тонкую стенку, рама деформируется возле опоры, крюка или сварного шва. Для барьеров, которые регулярно погружают штабелями, важна также стойкость к локальному смятию.

Опоры мобильных секций

Форма ножек влияет на устойчивость, удобство транспортировки, безопасность прохода. Распространённое решение состоит из двух изогнутых труб, приваренных к раме. Одна часть опоры может быть короче, чтобы уменьшить выступ в сторону посетителей.

Для ножек применяют трубу диаметром 25–38 мм. Длина опорной части обычно составляет 350–600 мм. На твёрдом покрытии нижнюю поверхность дополняют пластиной либо резиновой накладкой.

Съёмные опоры закрепляют болтом, штифтом или посадочной втулкой. После демонтажа секции укладываются плотнее. Такое исполнение удобно при перевозке, но требует контроля крепежа перед каждой установкой.

Треугольная опора обладает высокой устойчивостью, однако занимает больше пространства. Её применяют на усиленных моделях, в крайних модулях, возле поворотов. На проходах выступающие элементы обозначают или располагают со стороны закрытой зоны.

Установка дополнительных грузов допустима только при наличии предусмотренного места крепления. Случайно уложенный бетонный блок может сместиться, повредить покрытие, создать препятствие для эвакуации.

Соединение секций

Фан-барьеры объединяют при помощи верхнего и нижнего крюка. Ответная часть соседней рамы может быть выполнена в форме петли. Такое соединение собирается без инструмента и допускает поворот модулей относительно друг друга.

Крюк изготавливают из круглого прутка диаметром 10–16 мм либо полосы толщиной 4–6 мм. Участок сварки усиливают накладкой, если соединитель передаёт заметное горизонтальное усилие.

Верхний замок не должен самопроизвольно раскрываться при подъёме секции. Для ответственных линий применяют дополнительный фиксатор, шплинт или болт. Особенно важна блокировка возле входа в фан-зону, сцены, узкого коридора.

Соединение только в одной точке допускает скручивание рам. Два разнесённых по высоте узла создают более стабильную линию. На повороте необходимо проверить, не образуется ли увеличенный просвет между секциями.

Воротный модуль оборудуют петлями, ограничителем открывания, защёлкой. Створка должна открываться в сторону, предусмотренную схемой движения. Нижняя часть не должна цепляться за асфальт или временное напольное покрытие.

Размеры и подбор секций

Для спокойной очереди подходят фан-барьеры высотой 1000–1200 мм, длиной 2000–2500 мм. Раму можно изготовить из трубы диаметром 32 мм, заполнение — из трубы диаметром 12–16 мм.

Для спортивного мероприятия или плотного потока применяют секции высотой 1200–1500 мм. Наружную раму выполняют из трубы диаметром 38–42 мм со стенкой от 1,5 мм. Опоры усиливают поперечинами или пластинами.

Барьер длиной 2500 мм позволяет быстро перекрыть протяжённый участок. Модуль 1500–2000 мм удобнее на поворотах, возле оборудования, в узком проходе. Короткие элементы меньше выступают за расчётную линию при создании дуги.

Секции высотой более 1500 мм имеют увеличенную парусность и высокий центр приложения нагрузки. Повышение рамы без расширения опор не всегда улучшает безопасность. Конфигурацию следует проверять в сборе.

Сценические модели подбирают по предполагаемой плотности посетителей, длине фронта, расположению эвакуационных разрывов. Для такой системы требуется схема установки, а не только общее количество секций.

Производство фан-барьеров

Изготовление начинают с рабочего чертежа. В нём указывают габариты рамы, диаметры труб, шаг заполнения, геометрию ножек, расположение крюков, вид покрытия.

Круглую трубу режут ленточнопильным или дисковым оборудованием. Участки рамы гнут на трубогибе с сохранением формы сечения. Сильное сплющивание в зоне изгиба ослабляет элемент, ухудшает внешний вид.

Раму собирают в кондукторе. Приспособление удерживает наружный контур, опоры, вертикальные вставки. Такой способ помогает сохранить одинаковые размеры серийных секций.

Сначала выполняют прихватки, затем проверяют диагонали. Окончательную сварку ведут короткими участками, чередуя стороны. Непрерывный перегрев тонкостенной трубы приводит к короблению и прожогам.

Вертикальные элементы должны находиться в одной плоскости. Смещение затрудняет штабелирование, создаёт выступы, снижает качество окраски. Сварочные брызги удаляют до нанесения покрытия.

Защита от коррозии

Мобильное ограждение регулярно контактирует с влагой, дорожной грязью, руками персонала. При погрузке секции трутся друг о друга, поэтому покрытие на углах, ножках, крюках повреждается быстрее.

Для длительной наружной эксплуатации подходит горячее цинкование. Требования к горячим цинковым покрытиям стальных конструкций, труб, проволочных и крепёжных изделий устанавливает ГОСТ 9.307-2021. Стандарт действует с июня 2022 года.

Перед цинкованием в замкнутых элементах предусматривают отверстия для выхода воздуха, стока технологических растворов. Полностью герметичная труба создаёт риск при погружении в расплав.

Порошковое покрытие позволяет получить цветную поверхность. Наиболее заметны белые, жёлтые, красные, оранжевые варианты. Цвет может выбираться по каталогу RAL либо по требованиям организатора.

Окрашенное исполнение нуждается в периодическом ремонте. Повреждённый участок очищают до прочного основания, обезжиривают, грунтуют. Нанесение эмали поверх рыхлой ржавчины не восстанавливает защиту.

Контроль качества

Готовую секцию устанавливают на ровное основание. Все опорные точки должны касаться поверхности без заметного раскачивания. Перекос указывает на ошибку гибки либо сварочную деформацию.

Проверяют длину, высоту, диагонали, расстояние между вертикальными элементами. Крюки одной секции должны свободно соединяться с ответными частями другой. Для серийной партии проводят контрольную сборку нескольких модулей.

В сварных швах не допускаются трещины, прожоги, незаваренные участки, острые наплывы. Соединение опоры с рамой, крюки, нижняя перекладина относятся к наиболее нагруженным зонам.

На поверхности не должно оставаться острых кромок, свободных концов проволоки, выступающих обломков сварочного материала. Верхние торцы вертикальных труб закрывают сваркой или заглушками.

После цинкования проверяют равномерность слоя, отсутствие непрокрытых зон. У окрашенных моделей контролируют внутренние углы, сварные швы, нижнюю часть ножек.

Перевозка и хранение

Рамные фан-барьеры перевозят в вертикальном или горизонтальном положении. Между окрашенными секциями размещают прокладки, которые уменьшают трение. Крюки не должны опираться на лицевую поверхность соседней рамы.

Для работы с погрузчиком применяют металлические кассеты. Они удерживают модули в заданном положении, ускоряют разгрузку. Конструкция кассеты должна исключать выпадение секций при перемещении.

На хранение изделия размещают на ровном основании. Контакт с грунтом ускоряет коррозию ножек. Оцинкованные секции после намокания просушивают, особенно при плотном штабелировании.

Съёмные опоры, фиксаторы, соединительные пальцы хранят в отдельных контейнерах. Перед отправкой на объект комплектность сверяют по ведомости.

Что указать при заказе

Для изготовления мобильных ограждений передают:

• требуемую длину линии, размеры одной секции, число угловых и воротных элементов;

• место применения, предполагаемую плотность потока, необходимость усиленного исполнения;

• диаметр и стенку трубы, шаг вертикального заполнения;

• вид опор, способ соединения, наличие блокирующих фиксаторов;

• марку стали, вариант покрытия, цвет;

• требования к штабелированию, транспортным кассетам, маркировке;

• чертёж, спецификацию либо схему размещения на площадке.

При отсутствии готового проекта необходимо описать условия эксплуатации. Барьер для выставки, спортивной трассы и фронта сцены имеет разную расчётную схему. Увеличение массы обычной секции не превращает её в систему, рассчитанную на давление плотной толпы.

Изготовление мобильных ограждений по чертежам

Фан-барьеры изготавливают серийными модулями или по индивидуальным размерам. В заказ могут входить рядовые секции, угловые элементы, ворота, калитки, съёмные опоры, транспортные кассеты.

Для стандартного исполнения подходит модуль длиной 2500 мм, высотой 1200 мм. Наружную раму можно выполнить из круглой трубы диаметром 38 мм со стенкой 1,5 мм, вертикальное заполнение — из трубы диаметром 16 мм. Расстояние между элементами принимают около 120 мм.

Облегчённая секция длиной 2000 мм может иметь раму из трубы диаметром 25–32 мм. Такое решение подходит для выставок, формирования очередей, временного перекрытия спокойного потока.

Для усиленной системы применяют раму из трубы диаметром 38–42 мм со стенкой 2 мм, уменьшенный шаг заполнения, расширенные опоры, фиксаторы соединителей. Точные параметры назначают после оценки нагрузки и схемы установки.

FAQ

Какие размеры фан-барьеров встречаются чаще всего

Наиболее распространены секции длиной 1500–2500 мм и высотой 1000–1500 мм. Для прямых протяжённых линий удобны модули 2500 мм. На поворотах используют более короткие части.

Какую трубу применяют для наружной рамы

Для стандартного фан-барьера подходит круглая электросварная труба диаметром 32–38 мм со стенкой 1,2–2,0 мм. Усиленные модели изготавливают из трубы диаметром 38–42 мм.

Из чего делают вертикальное заполнение

Заполнение выполняют из трубы диаметром 12–16 мм, круглого прутка диаметром 10–14 мм либо сварной сетки. Труба снижает массу, а сплошной пруток лучше переносит локальные удары.

Какой шаг между вертикальными элементами выбрать

Распространённый диапазон составляет 100–150 мм. При выборе учитывают назначение ограждения, диаметр заполнения, требования к обзору. Чрезмерно широкий просвет снижает разделительную функцию.

Что лучше — окраска или горячее цинкование

Горячее цинкование подходит для регулярной наружной эксплуатации, частых перевозок, длительного хранения. Порошковая окраска позволяет выбрать цвет, но требует восстановления повреждённых участков.

Можно ли использовать обычные фан-барьеры перед сценой

Рядовая секция не является полноценной заменой сценическому барьеру. Для фронта сцены применяют усиленные модули с платформой, жёсткими соединителями, проходом для службы безопасности.

Сколько весит одна секция

Стандартная рамная модель длиной около 2500 мм может весить 13–20 кг. Усиленные и сценические секции тяжелее. Масса зависит от диаметра труб, стенки, заполнения, конструкции опор.

Для чего нужны съёмные ножки

Съёмные опоры уменьшают транспортный объём, облегчают штабелирование, позволяют заменить повреждённый элемент. Перед установкой необходимо проверить фиксаторы каждой ножки.

Как соединяются соседние секции

Обычно применяют два крюка с ответными петлями. Для нагруженных участков соединение дополняют пальцем, шплинтом или болтовым фиксатором. Две точки крепления уменьшают скручивание линии.

Можно ли изготовить ворота в линии мобильных ограждений

Можно. Воротная секция оснащается петлями, защёлкой, ограничителем открывания. Размер проёма выбирают по ширине пешеходного потока, тележки или служебного транспорта.

Нужен ли расчёт для мобильного ограждения

Для спокойной очереди может использоваться проверенная типовая модель. Систему возле сцены, входа в фан-зону или плотного потока необходимо подбирать по предполагаемой нагрузке и общей схеме размещения.

В нашем каталоге представлены две серии изделий:

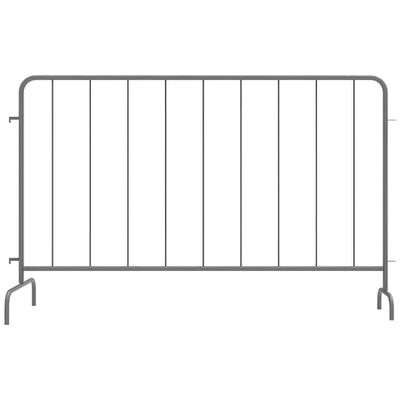

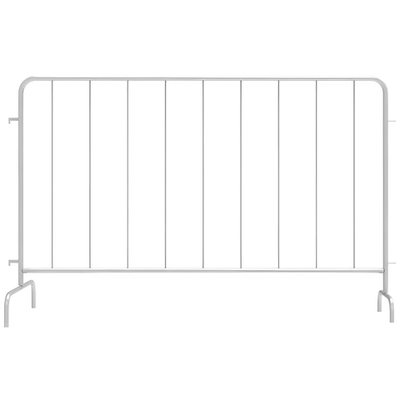

• ТР-Стандарт - лёгкая и практичная серия на основе стальной трубы диаметром 25 мм. Подходит для мероприятий со стандартным уровнем нагрузки.
• ТР-Усиленный - серия повышенной прочности из трубы диаметром 38 мм. Рекомендуется для крупных событий с высокой плотностью зрителей.

Каждая серия доступна в нескольких типоразмерах: ширина секции составляет 1500, 2000 или 2500 мм, высота варьируется от 1000 до 1500 мм. Также мы принимаем индивидуальные заказы на изготовление фан барьеров в нестандартных размерах.

Купить переносные ограждения с доставкой по всей России

Если вы планируете купить мобильные ограждения, обратите внимание на важные особенности, которые отличают нашу продукцию:

• Секции соединяются друг с другом при помощи встроенных зацепов — без дополнительного крепежа и инструментов.
• Асимметричные опоры дают возможность устанавливать секции под углом, формируя криволинейные и замкнутые контуры.
• Опоры выпускаются в двух вариантах: съёмные на болтовом соединении и стационарные приваренные.
• Покрытие на выбор: полимерно-порошковая краска широкой цветовой палитры или долговечное горячее цинкование.

Являясь заводом-производителем, мы гарантируем конкурентные цены на ограждения переносные металлические и кратчайшие сроки изготовления партий любого объёма. Доставка осуществляется по всей территории России собственным автопарком и через надёжные транспортные компании. Оставьте заявку — и мы подберём оптимальную комплектацию фан барьеров под ваши задачи.
