Регистры отопления из стальных труб

Регистры отопления из стальных труб - сварные теплообменные приборы из нескольких гладких труб большого сечения либо одного змеевикового контура. Их устанавливают в производственных зданиях, складах, мастерских, гаражах, тепловых пунктах, технических помещениях. Конструкция ценится за большой внутренний объём, простую геометрию, стойкость к механическим воздействиям, возможность изготовить прибор под конкретную длину стены или расчётную тепловую нагрузку.

Для изготовления применяют электросварные либо бесшовные стальные трубы. Размер выбирают по тепловому расчёту, давлению системы, температурному графику, доступной площади. На практике часто используются наружные диаметры 32, 40, 48, 57, 76, 89, 108, 133, 159 мм.

Основные исполнения

Секционная схема компактнее по длине. Змеевик формирует последовательный путь теплоносителя, однако при большом числе разворотов повышается гидравлическое сопротивление.

Какие трубы применяют

Для водяного отопления используют трубы из углеродистой стали. Электросварной прямошовный сортамент задаёт ГОСТ 10704-91, технические требования - ГОСТ 10705-80. Для водогазопроводной продукции применяется ГОСТ 3262-75. Бесшовный горячедеформированный сортамент с 2026 года регулирует ГОСТ 8732-2025, технические требования - ГОСТ 8731-2025.

Распространённые материалы - Ст3сп, Ст3пс, сталь 20. Конкретную марку назначают по температуре теплоносителя, давлению, технологии сварки, климатическим условиям.

Диаметр труб

Диаметр влияет на площадь теплоотдачи, объём воды, массу прибора.

Увеличение диаметра не даёт пропорционального роста мощности. Наружная площадь растёт линейно с D, внутренний объём - примерно пропорционально квадрату диаметра. Поэтому слишком крупная труба увеличивает массу теплоносителя быстрее, чем полезную поверхность.

Толщина стенки

На практике встречаются стенки примерно 2,8-5 мм для типовых диаметров. Для Ø57 мм распространены 3; 3,5; 4 мм, для Ø108 мм - 3,5; 4; 4,5 мм, для Ø159 мм - 4,5; 5; 6 мм.

Окончательное значение определяют по нормативному сортаменту, рабочему давлению, коррозионному запасу. Толстая стенка повышает массу, но почти не увеличивает наружную теплоотдающую площадь.

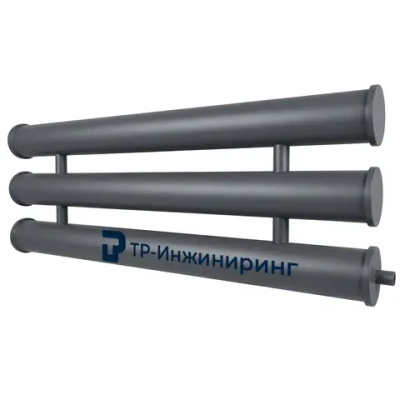

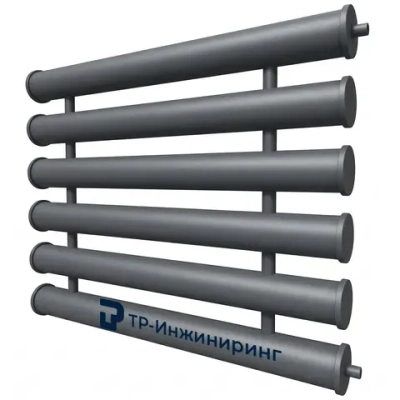

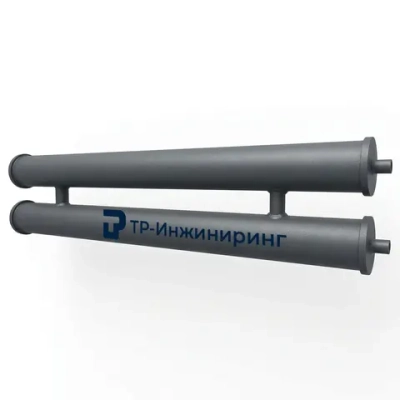

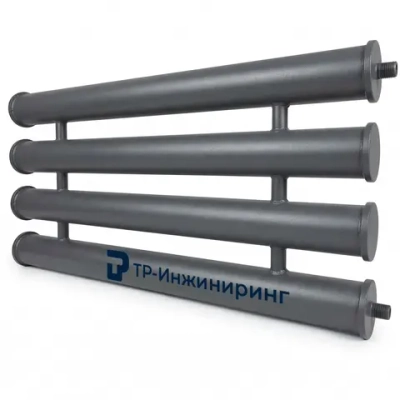

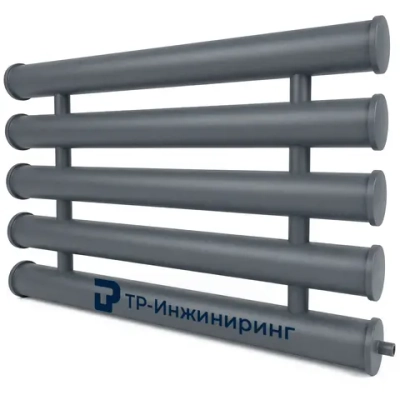

Секционные регистры

Секционный прибор состоит из горизонтальных труб с торцевыми заглушками. Секции связывают перемычками. Верхняя точка получает воздухоотводчик, нижняя - сливной узел, если он предусмотрен проектом.

Между соседними трубами нужен свободный проход воздуха. В инженерной практике зазор между наружными поверхностями часто принимают около 50 мм либо больше. Слишком плотная компоновка ухудшает естественную конвекцию.

Змеевиковые регистры

В змеевике соседние участки объединяют отводами. Теплоноситель проходит контур последовательно. Такая схема удобна для длинных приборов без распределительных перемычек.

При большом числе поворотов возрастает сопротивление, температура воды по ходу движения снижается. Эти факторы учитывают при расчёте расхода.

Расчёт площади поверхности

Для гладкой круглой трубы:

F = π × D × L

где F - площадь в м², D - наружный диаметр в метрах, L - длина нагреваемого участка.

Для Ø108 мм длиной 2 м:

F = 3,1416 × 0,108 × 2 ≈ 0,679 м².

Четыре таких участка дают около 2,71 м² геометрической поверхности без учёта торцов, перемычек.

Приближённая теплоотдача

Для предварительной оценки применяют:

Q = K × F × ΔT

где Q - тепловой поток, Вт; K - коэффициент теплопередачи поверхности в помещение; ΔT - разница средней температуры теплоносителя, температуры воздуха.

Для гладкой стальной трубы при естественной конвекции в предварительном расчёте часто используют K порядка 8-12 Вт/(м²·К). Это ориентир, не универсальная паспортная характеристика.

При графике 90/70 °C средняя температура воды равна 80 °C. При воздухе 20 °C температурный напор составляет 60 К.

Для Ø108×2000 мм при K = 10:

Q ≈ 10 × 0,679 × 60 = 407 Вт.

У многорядного регистра внутренние секции работают в менее выгодных условиях обдува. Простое умножение мощности одной трубы на число рядов может дать завышенный результат.

Температурный график

Тепловая мощность сильно зависит от температуры воды. При средней температуре 80 °C, воздухе 20 °C температурный напор равен 60 К. При средней воде 60 °C тот же показатель уже 40 К.

Поэтому прибор, подобранный под 90/70 °C, нельзя без проверки считать достаточным при низкотемпературном графике 55/45 °C.

Объём теплоносителя

Внутренний объём трубы:

V = π × d² / 4 × L

где d - внутренний диаметр в метрах.

Для Ø108×4 мм внутренний размер приблизительно 100 мм. Участок длиной 2 м содержит около 15,7 л воды. Четыре участка - примерно 62,8 л без учёта перемычек.

Большой объём повышает тепловую инерцию, увеличивает требования к расширительному баку, насосу, опорам.

Масса

Теоретическую массу стальной трубы можно оценить:

m = 0,02466 × S × (D - S)

где D - наружный диаметр в мм, S - стенка в мм, результат - кг/м.

Для 108×4 мм:

m ≈ 10,26 кг/м.

Четыре секции длиной 2 м дают около 82 кг только по основным трубам. После заполнения водой масса такого прибора может превысить 140 кг с учётом перемычек, заглушек, креплений.

Подключение

Применяются боковая, диагональная, нижняя схемы. Для длинного многорядного регистра диагональное подключение часто обеспечивает более равномерный прогрев.

Диаметр патрубка назначают по требуемому расходу. Слишком малое сечение увеличивает гидравлическое сопротивление, ограничивает циркуляцию.

Воздухоудаление

В верхней точке предусматривают воздухоотводчик либо штуцер. Воздушная пробка уменьшает рабочую поверхность, создаёт шум, нарушает циркуляцию.

При монтаже длинного прибора важно исключить локальные верхние карманы, из которых воздух не сможет выйти.

Сварные соединения

Заготовки режут по размеру, выполняют отверстия под перемычки, собирают в приспособлении, сваривают. После сварки проверяют отсутствие трещин, прожогов, непровара, грубых подрезов.

Плоская торцевая заглушка воспринимает давление как пластина. Её материал, толщина назначаются расчётом, а не только по стенке основной трубы.

Испытание

После изготовления регистр проверяют на прочность, герметичность по рабочей документации, требованиям системы отопления. Универсальное испытательное давление для всех регистров отсутствует.

Допустимое давление определяют наиболее слабые элементы: труба, заглушка, шов, патрубок, арматура.

Контроль сварных соединений рационально завершить до окраски.

Коррозионная защита

Углеродистая сталь внутри системы подвержена коррозии. Скорость зависит от содержания кислорода, качества воды, температуры, частоты подпитки.

Снаружи применяют грунт, термостойкую эмаль либо другую систему покрытия, рассчитанную на температуру поверхности. Перед окраской удаляют ржавчину, окалину, сварочные загрязнения.

Размещение

Наиболее рациональна установка возле наружной стены, ворот, другого участка повышенных теплопотерь. Сплошной декоративный короб без вентиляционных проёмов уменьшает естественную конвекцию.

Для тяжёлых конструкций большого диаметра применяют напольные опоры либо расчётные кронштейны. Крепление должно учитывать массу прибора с водой.

Температурное расширение

Коэффициент линейного расширения углеродистой стали составляет примерно 12×10⁻⁶ 1/К.

Для трубы длиной 6 м при нагреве на 70 °C:

ΔL = 6 × 12×10⁻⁶ × 70 ≈ 5 мм.

Жёсткая фиксация длинного регистра в нескольких точках без возможности перемещения создаёт дополнительные напряжения.

Где применяют

Регистры особенно востребованы в цехах, складах, гаражах, мастерских, котельных, технических зданиях. Гладкая поверхность проще очищается от производственной пыли, чем развитое оребрение.

В жилом помещении панельный либо секционный радиатор обычно компактнее при аналогичной мощности. В производственном объекте сварной гладкотрубный прибор часто удобнее по прочности, ремонтопригодности, размеру.

Как подобрать регистр

Исходными данными служат теплопотери помещения, температурный график, давление, доступная длина стены, схема циркуляции. После этого выбирают диаметр, число рядов, длину, патрубки.

Затем проверяют гидравлическое сопротивление, объём воды, массу, крепления, температурное удлинение.

Для заказа обычно указывают один комплект параметров: тип конструкции, марку трубы, диаметр, стенку, количество секций, длину, расстояние между осями, расположение патрубков, рабочие параметры, покрытие, способ крепления.

FAQ

Какие диаметры используют чаще всего

Наиболее распространены 57, 76, 89, 108, 133, 159 мм. Малые 32-48 мм применяют для компактных приборов.

Какой ГОСТ применяется к трубам

Для прямошовных электросварных труб - ГОСТ 10704-91, ГОСТ 10705-80. Для ВГП - ГОСТ 3262-75. Для горячедеформированных бесшовных труб с 2026 года - ГОСТ 8732-2025, ГОСТ 8731-2025.

Какая стенка нужна

Часто применяют диапазон 2,8-5 мм, однако размер назначают по диаметру, рабочему давлению, нормативному сортаменту, коррозионному запасу.

Что лучше: секционный регистр или змеевик

Секционный вариант компактен, удобен для многорядной компоновки. Змеевик имеет последовательный путь теплоносителя, но получает дополнительное сопротивление на разворотах.

Как рассчитать теплоотдачу

Для предварительной оценки применяют Q = K × F × ΔT, где площадь трубы F = πDL. Точный расчёт должен учитывать число рядов, температурный режим, схему размещения.

Сколько воды в трубе 108×4 мм длиной 2 м

Примерно 15,7 л.

Сколько весит труба 108×4 мм

Около 10,3 кг/м.

Нужен ли воздухоотводчик

Да, если верхняя точка способна накапливать воздух. Иначе часть прибора может оставаться непрогретой.

Нужно ли испытывать регистр после сварки

Да. Проверку на прочность, герметичность проводят по требованиям проекта, параметрам конкретной отопительной системы.

Где такой прибор наиболее рационален

В производственных помещениях, складах, мастерских, гаражах, котельных, других технических зданиях, где важны прочность, простая очистка, возможность нестандартной длины.

Какие регистры мы производим

Наш ассортимент включает регистры отопления из труб различных конфигураций:

• секционные и змеевиковые конструкции;
• модели с плоскими или эллиптическими заглушками;
• диаметры труб — 57, 114, 133, 159 и 219 мм;
• толщина стенки — 3, 4 или 5 мм;
• количество рядов — от 1 до 6.

По умолчанию все изделия покрываются грунтом. Дополнительно мы выполняем окраску эмалью — цвет вы выбираете самостоятельно. Такой подход позволяет органично вписать радиаторы и регистры отопления в интерьер любого помещения.

Почему выгодно купить регистры отопления у нас

Выбирая ТР-Инжиниринг, вы получаете не просто отопительные приборы, а комплексное решение для вашего объекта:

• цена на регистры отопления ниже рыночной за счёт оптимизации собственного производства;
• работа строго по договору с предоставлением гарантии;
• на каждое изделие выдаётся паспорт;
• быстрые сроки изготовления;
• оперативная доставка по всей России собственным автотранспортом и через транспортные компании;
• дополнительные скидки для дилеров и оптовых заказчиков.

Чтобы купить регистр отопления из труб нужного типоразмера или заказать изготовление по вашему чертежу, свяжитесь с нами по телефону или оставьте заявку на сайте. Мы рассчитаем стоимость, подберём оптимальную конфигурацию и организуем доставку в кратчайшие сроки.
