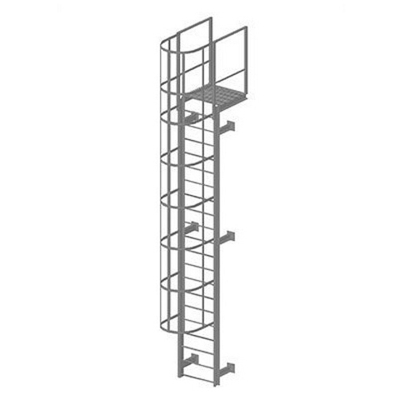

Ограждения стремянок

Ограждения стремянок защищают человека при подъёме по стационарной вертикальной или крутонаклонной лестнице. Металлическая система охватывает рабочую зону со стороны спины и боков, ограничивая возможное отклонение от ступеней. Такие изделия устанавливают на производственных зданиях, резервуарах, эстакадах, технологическом оборудовании, наружных фасадах.

В данном случае под стремянкой понимается стационарная лестница, закреплённая на несущей конструкции. Ограждения стремянок не относятся к переносным складным моделям, применяемым при ремонтных или хозяйственных работах. В типовых сериях для промышленных зданий встречаются обозначения ОСХ и ОСГ: первая буква указывает на ограждение, вторая — на стремянку, третья — на исполнение из холодногнутого или горячекатаного профиля.

Защитную систему нельзя подбирать только по высоте лестницы. Необходимо учитывать назначение доступа, угол установки, расстояние до стены, расположение верхней площадки, возможность использования страховочного устройства. Ограждения стремянок для пожарной лестницы, технологического оборудования и временной рабочей конструкции проектируют по разным нормативным требованиям.

Назначение ограждений стремянок

Ограждения стремянок применяют на участках, где человек поднимается практически вертикально, удерживаясь руками за ступени. При потере опоры дуги и продольные полосы уменьшают свободное пространство за спиной, однако не гарантируют полного предотвращения падения.

ГОСТ Р ИСО 14122-4-2009 распространяется на стационарные вертикальные лестницы с углом наклона от 75 до 90 градусов, используемые для доступа к машинам. Стандарт допускается применять к аналогичным конструкциям в зданиях, если их основная функция связана с обслуживанием оборудования. Документ сохраняет действующий статус.

По этому стандарту устройство защиты от падения предусматривают, если высота лестничного марша превышает 3000 мм. Защита также может потребоваться при меньшем подъёме, если входная площадка расположена над опасной зоной. В качестве решений рассматриваются защитное ограждение либо перемещаемое стопорное устройство.

Для наружных пожарных лестниц действует отдельная классификация. ГОСТ Р 53254-2009 относит вертикальные конструкции высотой до 6 м к типу П1-1 без ограждения, а лестницы большей высоты — к типу П1-2 с ограждением ВН. Требования пожарного стандарта нельзя автоматически заменять параметрами систем доступа к оборудованию.

Из чего состоят ограждения стремянок

Основу системы образуют поперечные дуги. Они закрепляются на тетивах лестницы или отдельных кронштейнах, формируя защитный контур. Связывают продольными полосами либо профилями, расположенными по всей высоте.

В состав ограждения стремянок могут входить:

• нижняя стартовая дуга, рядовые поперечные элементы, продольные связи;
• кронштейны, соединительные накладки, болты, гайки, шайбы;
• верхнее продолжение до перил площадки, переходные секции;
• самозакрывающаяся калитка, элементы выхода, промежуточные площадки;
• крепления для страховочной направляющей, если она предусмотрена проектом.

Дуги должны работать совместно с продольными связями. Установка отдельных полуколец без непрерывного соединения не формирует жёсткую защитную систему. При боковом усилии такие элементы могут смещаться независимо друг от друга.

Основные размеры

Параметры зависят от стандарта, по которому проектируется лестница. Для стационарного доступа к машинам ГОСТ Р ИСО 14122-4-2009 задаёт положение нижней дуги, свободное пространство внутри защитного контура и максимальные расстояния между элементами.

Для лестниц, используемых при строительно-монтажных работах, ГОСТ Р 58758-2019 устанавливает иные исходные условия. В частности, нижняя часть защитного контура располагается на высоте от 2,5 до 3 м над площадкой входа. Поэтому нормативную схему выбирают по фактическому назначению изделия, а не по общему названию «стремянка».

Нижняя часть ограждения

Нижнюю дугу располагают достаточно высоко, чтобы человек мог беспрепятственно подойти к ступеням. При этом защитный контур должен начинаться до участка, где падение приобретает опасный характер.

Для доступа к оборудованию нормативный диапазон составляет 2200–3000 мм от входной площадки. Под начальной дугой не размещают полосы, перемычки или кронштейны, способные затруднить подход.

Если ограждения стремянок начинаются слишком низко, пользователь вынужден наклоняться либо обходить выступающие элементы. Завышенное положение оставляет значительный незащищённый участок. Конкретную отметку фиксируют в рабочем чертеже.

Нижнюю часть можно выполнить расширенной. Плавный переход облегчает вход внутрь защитного контура. Геометрия не должна образовывать острые углы или выступающие концы полосы.

Дуги защитного ограждения

Выполняют полукруглыми, П-образными или многоугольными. Форма не имеет решающего значения, если внутри сохраняется требуемое свободное пространство. Для систем доступа к машинам размер в свету должен составлять от 650 до 800 мм.

Для производства применяют стальную полосу, круглый пруток, профильную или круглую трубу. Практическими вариантами являются:

Эти размеры относятся к возможным производственным решениям. Сечение подтверждают расчётом, поскольку нагрузка зависит от расстояния между дугами, высоты всей системы, крепления к тетивам.

Из полосы сгибают без резких заломов. Трещины на наружной стороне изгиба, надрезы и сильное уменьшение сечения недопустимы. Трубчатый элемент не должен иметь выраженного сплющивания.

Продольные полосы

Продольные связи объединяютв пространственную систему. По ГОСТ Р ИСО 14122-4-2009 их располагают на одинаковом расстоянии, закрепляя с внутренней стороны поперечных элементов. Шаг между соседними полосами не должен превышать 300 мм.

Для связей можно применять полосу 40х4 или 50х4 мм, круглый пруток диаметром 12–18 мм, профильную трубу 20х20х1,5 мм. Полоса проще соединяется с дугой, однако имеет небольшую жёсткость из плоскости. Труба лучше сопротивляется локальному изгибу, но увеличивает число закрытых полостей.

Количество продольных элементов определяют по форме дуги. Три полосы могут применяться только тогда, когда соблюдаются допустимые просветы. Для широкого контура обычно требуется больше связей.

Продольные детали располагают внутри. Такое положение уменьшает вероятность зацепления одежды за выступающий край, создаёт более ровную рабочую поверхность ограждения стремянок.

Крепление к лестнице

Ограждения стремянок закрепляют к тетивам сваркой, болтами или через специальные кронштейны. Болтовая сборка облегчает перевозку, позволяет заменить повреждённый модуль без демонтажа всей лестницы. В типовых промышленных системах крепление ограждения к каркасу стремянки и стыковка отдельных стоек могут выполняться болтами.

Для болтового узла применяют накладки из листа толщиной 6–10 мм. Размер метизов выбирают по расчётному усилию. Практически могут использоваться болты М10–М16 классов прочности 5.8 или 8.8.

Отверстия желательно выполнять на производстве по шаблону. Сверление после окраски повреждает покрытие, оставляет металлическую стружку, создаёт очаги коррозии.

При сварном креплении шов располагают так, чтобы он не мешал захвату тетивы или ступени. После монтажа поверхность очищают, защитное покрытие восстанавливают по принятой системе.

Связь с тетивами и кронштейнами

Ограждения стремянок не должны передавать всё усилие на тонкую стенку одной трубы. При необходимости узел усиливают накладкой, косынкой или поперечной пластиной.

Для тетив стационарной лестницы может использоваться полоса, уголок, прямоугольная либо квадратная труба. Само ограждение проектируют совместно с лестницей: нельзя отдельно выбрать жёсткие дуги, не проверив несущую способность тетив.

Кронштейн должен удерживать форму контура при боковом воздействии. Большой вынос увеличивает изгибающий момент в месте крепления. В таком узле проверяют не только болт или шов, но и местную прочность основного профиля.

Если ограждения стремянок монтируются на существующую лестницу, сначала оценивают состояние её тетив, ступеней и креплений к зданию. Коррозия или деформация основания не устраняется установкой новой защитной клетки.

Верхняя зона выхода

В верхней части ограждение продолжают до перил площадки схода. Между дугой, поручнем и несущими элементами не должны оставаться проёмы, через которые человек может потерять равновесие. ГОСТ Р ИСО 14122-4-2009 устанавливает ширину прохода при переднем или боковом выходе от 500 до 700 мм.

Края площадки по обе стороны выхода защищают перилами. Для предотвращения падения они должны продолжаться на предусмотренную стандартом длину. Если проход остаётся открытым, устанавливают дверь или калитку, которая не открывается наружу и закрывается автоматически.

Верхние тетивы могут выводиться над площадкой и выполнять функцию поручней. Расстояние между ними должно позволять человеку завершить подъём без поворота корпуса в тесном проёме.

Если выход осуществляется через люк, крышка не должна открываться вниз. Её размеры согласуют со свободным контуром ограждения стремянок. Положение крышки не должно перекрывать последнюю ступень.

Промежуточные площадки

При большой высоте непрерывный подъём утомляет человека, усложняет эвакуацию. ГОСТ Р ИСО 14122-4-2009 рекомендует при высоте более 6000 мм предусматривать промежуточную площадку. Высота отдельного участка между площадками должна быть не более 6000 мм; для единственного марша без площадки допускается подъём до 10000 мм.

Длина промежуточной площадки между двумя маршами должна быть не менее 700 мм. При смещённой компоновке нижняя и верхняя лестницы располагаются так, чтобы человек не мог сорваться сразу на всю высоту.

Ограждения стремянок на соседних участках соединяют с перилами площадки. Для перехода на верхний марш высота в свету между настилом и нижней дугой должна сохранять свободный проход.

Площадку комплектуют нескользким настилом. В местах риска падения мелких предметов устанавливают бортовую полосу. Параметры перил назначают по нормативу, применимому к конкретному объекту.

Ограждения пожарных стремянок

При использовании в качестве наружной пожарной лестницы ограждения стремянок становятся частью системы П1-2. В обозначениях ГОСТ Р 53254-2009 защитная конструкция вертикальной лестницы имеет тип ВН.

Пожарное исполнение проходит испытания по методике стандарта. Прочность ограждения вертикальной лестницы проверяется горизонтальной нагрузкой 0,54 кН в точках, расположенных по высоте с установленным интервалом. После снятия усилия не должно быть остаточной деформации или нарушения целостности.

Ограждения пожарных стремянок нельзя заменять произвольной клеткой, изготовленной только по общим размерам. Проверке подлежат дуги, продольные связи, лестница, площадка выхода, крепление к стене.

При проектировании также учитывают доступ пожарных подразделений, расположение кровельного парапета, перепад высот, возможность беспрепятственного выхода на крышу.

Металл для изготовления

Для ограждений стремянок применяют углеродистую или низколегированную сталь. Ст3пс и Ст3сп подходят для большинства внутренних и наружных конструкций при условии надлежащей защиты от коррозии.

При низкой расчётной температуре может применяться 09Г2С. Замена материала выполняется после проверки проекта, поскольку меняются прочностные характеристики, требования к сварочным материалам и режимам соединения.

Типовые серии предусматривают ограждения стремянок из холодногнутых либо горячекатаных профилей. Различия отражаются в обозначениях ОСХ и ОСГ.

Нержавеющая сталь применяется во влажной, пищевой или химически активной среде. Для обычной атмосферы подходят хромоникелевые марки, однако при воздействии хлоридов материал выбирают отдельно.

Практические комплектации

Для защитной клетки шириной в свету 700 мм может применяться дуга из полосы 50х5 мм. Продольные связи выполняют из полосы 40х4 мм, размещая их с шагом не более 300 мм. Дуги устанавливают через 1000–1500 мм.

Более жёсткое исполнение можно изготовить из трубы 25х25х2 мм с продольными связями 20х20х1,5 мм. Такая схема удобна при значительной высоте или частом контакте с обслуживающим персоналом.

Для болтового монтажа предусматривают накладки из листа 8 мм и крепёж М12. При значительном выносе дуги узел усиливают косынкой. Приведённые параметры являются примером комплектации, а не универсальным решением.

Окончательные размерыстремянок назначают после расчёта, проверки лестницы и основания. Самовольное уменьшение полосы, стенки трубы или числа продольных связей недопустимо.

Изготовление ограждений стремянок

Производство начинают с разработки рабочего чертежа. В нём указывают диаметр или ширину защитного контура, высоту начала, шаг дуг, число продольных элементов, крепёжные узлы.

Полосу и трубу режут по карте раскроя. Дуги формируют на гибочном оборудовании либо по шаблону. Все элементы одной партии должны иметь одинаковый радиус и совпадающие монтажные отверстия.

Первую дугу проверяют на контрольном фрагменте лестницы. После подтверждения геометрии изготавливают остальные элементы. Такой порядок уменьшает риск несовпадения с тетивами.

Сварку выполняют в приспособлении. Сначала фиксируют дугу, затем крепёжные пластины и продольные связи. Швы располагают симметрично, чтобы уменьшить коробление.

После сборки удаляют брызги, притупляют острые кромки. Шлифование не должно уменьшать расчётное сечение сварного соединения.

Антикоррозионная защита

Наружные барьеры стремянок постоянно подвергаются воздействию осадков, конденсата, перепадов температуры. Влага задерживается возле стыков полос, накладок, болтов, поэтому эти зоны требуют полноценной подготовки.

Для защиты применяют грунт с атмосферостойкой эмалью, порошковое покрытие, горячее цинкование. Последний вариант подходит для конструкций, рассчитанных на продолжительную работу на открытом воздухе.

При горячем цинковании замкнутые профили снабжают отверстиями для выхода воздуха и технологических растворов. Положение отверстий назначают до изготовления.

Порошковое покрытие наносится после очистки и химической подготовки. Повреждения, полученные при монтаже, восстанавливают совместимым ремонтным составом.

Для окрашенной системы можно предусмотреть общую толщину сухого слоя около 120–200 мкм. Точное значение зависит от категории коррозионной активности среды, принятой грунтовки, финишного материала.

Монтаж на объекте

Перед установкой проверяют фактическую ширину стремянки, расстояние до стены, положение ступеней, отметки площадок. Геометрия существующей лестницы может отличаться от проектной.

Монтаж начинают с нижней и верхней дуги. Между ними натягивают контрольную линию, после чего устанавливают рядовые элементы. Такой порядок помогает сохранить одинаковый вынос по всей высоте.

Продольные полосы соединяют без ступенчатых перепадов. Болты ориентируют так, чтобы резьбовые концы не выступали внутрь рабочей зоны.

После затяжки крепежа проверяют жёсткость. Барьерыне должны заметно смещаться, скручиваться или издавать щелчки при ручном воздействии.

В верхней зоне монтируют перила, калитку, переходные детали. До приёмки все открытые края площадки должны быть закрыты постоянной или временной защитой.

Контроль качества

До нанесения покрытия проверяют ширину дуг, шаг продольных связей, положение монтажных отверстий. Несколько элементов устанавливают на контрольный шаблон лестницы.

Сварные швы осматривают по всей длине. Недопустимы трещины, прожоги, незаваренные участки, острые наплывы. Дефектный шов удаляют и выполняют повторно по технологической карте.

После окрашивания проверяют внутренние поверхности дуг, стыки с полосами, крепёжные пластины. На металле не должно быть непрокрасов, отслоений, пузырей.

Собранные барьерыконтролируют совместно с лестницей. Проверяется расстояние от ступеней до защитного контура, свободный проход в зоне выхода, работа калитки, состояние креплений к зданию.

Что указать в заявке

Для расчёта и изготовления передают:

• назначение: технологическая, пожарная, строительная или обслуживающая;
• общую высоту подъёма, число маршей, наличие промежуточных площадок;
• ширину лестницы, сечение тетив, шаг ступеней, расстояние до стены;
• высоту начала защитного контура, форму и внутренний размер дуги;
• шаг дуг, количество и сечение продольных связей;
• способ крепления, марку стали, покрытие, условия эксплуатации;
• схему верхнего выхода, калитки, люка, перил площадки;
• рабочий чертёж или результаты замера существующей лестницы.

Для пожарного исполнения отдельно указывают тип П1-2 и требования к испытаниям. Для доступа к оборудованию фиксируют применимость ГОСТ Р ИСО 14122-4-2009.

Изготовление по чертежам

Ограждения стремянок могут производиться отдельными дугами, укрупнёнными секциями или полностью собранными модулями. Выбор зависит от высоты, условий перевозки, доступности места монтажа.

Для типовой системы можно принять внутренний размер дуги 700 мм, расстояние от ступени до задней части клетки 700 мм. Нижний элемент располагают на отметке, выбранной в пределах применимого нормативного диапазона. Дуги размещают через 1200–1500 мм, продольные полосы — с шагом до 300 мм.

Дуги могут изготавливаться из полосы 50х5 мм, продольные элементы — из полосы 40х4 мм. Болтовые накладки выполняют из листа 8 мм. Материалом служит Ст3сп либо 09Г2С при соответствующих проектных условиях.

Такая комплектация является исходным вариантом. Перед производством проверяют прочность дуг, креплений, тетив, опор лестницы. Ограждения стремянок должны рассматриваться совместно со всей системой вертикального доступа.

FAQ

Когда требуется ограждение стремянки

Для лестниц доступа к машинам защита от падения требуется при высоте марша более 3000 мм, а в отдельных опасных условиях — при меньшей высоте. Для пожарных лестниц тип П1-2 с ограждением применяется при высоте более 6 м.

На какой высоте должна начинаться нижняя дуга

По ГОСТ Р ИСО 14122-4-2009 нижняя дуга располагается на высоте 2200–3000 мм над входной площадкой. Для лестниц строительно-монтажного назначения может применяться диапазон 2500–3000 мм.

Какой размер должен быть внутри дуги

Для стационарного доступа к оборудованию размер в свету внутри защитного контура составляет 650–800 мм. Такое же расстояние предусматривается от ступени до задней части ограждения.

Какой шаг допускается между дугами

По ГОСТ Р ИСО 14122-4-2009 расстояние между соседними дугами не должно превышать 1500 мм. Меньший шаг увеличивает жёсткость конструкции.

Сколько продольных полос требуется

Количество зависит от формы и размера дуги. Расстояние между соседними полосами не должно превышать 300 мм, а свободная площадь между элементами — 0,40 м².

Из какого металла делают ограждения стремянок

Обычно применяют Ст3пс, Ст3сп или 09Г2С. Дуги производят из полосы, прутка либо трубы. Марку и сечение закрепляют в спецификации.

Можно ли установить ограждение на существующую лестницу

Можно после проверки тетив, ступеней, креплений к стене. Если лестница имеет коррозионные повреждения или недостаточную жёсткость, сначала требуется ремонт либо усиление основания.

Что лучше — сварное или болтовое крепление

Сварное соединение образует жёсткий узел. Болтовое облегчает перевозку, монтаж, замену секций. Оба варианта должны быть рассчитаны на эксплуатационную нагрузку.

Нужно ли горячее цинкование

Для наружной эксплуатации горячее цинкование является практичным вариантом защиты. Внутри сухого помещения можно применять грунт с эмалью или порошковое покрытие.

Нужна ли калитка на верхней площадке

Открытый проход на площадку должен быть защищён. Для него может предусматриваться самозакрывающаяся калитка, которая не открывается наружу.

Когда требуется промежуточная площадка

Для лестниц доступа к машинам при высоте подъёма более 6000 мм обычно предусматривают промежуточную площадку. Отдельный участок между площадками не должен превышать 6000 мм.

Можно ли использовать защитную клетку вместо страховочной системы

Это зависит от оценки риска и применимого стандарта. Защитное ограждение и перемещаемое стопорное устройство рассматриваются как разные способы защиты. На отдельных объектах проект может предусматривать страховочную систему вместо клетки или совместно с ней.

Чем пожарное ограждение отличается от технологического

Пожарное ограждение входит в состав лестницы П1-2 и должно соответствовать требованиям ГОСТ Р 53254-2009, включая испытания. Технологическая система проектируется по нормам доступа к оборудованию и условиям конкретного производства.
