Регистры отопления РЗЭ змеевиковые с эллиптическими заглушками

Регистры отопления РЗЭ змеевиковые с эллиптическими заглушками - сварные отопительные приборы из гладких стальных труб, собранных в последовательный контур. Прямые участки соединяются разворотами на 180°, поэтому теплоноситель проходит по всему змеевику от подающего патрубка к обратному. Открытые торцы закрываются выпуклыми эллиптическими деталями.

Обозначение РЗЭ в товарной практике применяют для змеевикового регистра с эллиптическими заглушками. Это конструктивное наименование, а не отдельный ГОСТ на готовый отопительный прибор. Геометрию, стенку, число ходов, рабочее давление, температуру, тип присоединения задают рабочей документацией.

Такие регистры устанавливают в производственных цехах, складах, мастерских, гаражах, ангарах, котельных, тепловых пунктах. Гладкая наружная поверхность удобна для очистки от пыли, а трубное исполнение позволяет выпускать приборы большой длины без развитого оребрения.

Конструкция РЗЭ

Основу составляют 2-6 горизонтальных ходов. Соседние трубы соединяются U-образными переходами либо отводами. Подача располагается в начале контура, обратка - в конце. В верхней точке предусматривают воздухоотводчик, в нижней при необходимости размещают слив.

Конкретное сочетание размеров определяют теплотехническим расчётом, допустимыми потерями давления, полной массой после заполнения.

Чем РЗЭ отличается от РЗП

РЗЭ имеет эллиптические торцевые заглушки. У РЗП применяются плоские пластины.

Выпуклая заглушка воспринимает внутреннее давление благоприятнее плоской детали: усилие распределяется по оболочке, центральная зона меньше нагружается изгибом. Такое преимущество становится заметнее с ростом диаметра.

По тепловой мощности разница между РЗЭ и РЗП одинакового диаметра, длины, числа ходов невелика. Основную площадь теплообмена создают цилиндрические поверхности труб.

Эллиптические заглушки

Для бесшовных приварных эллиптических заглушек из углеродистой либо низколегированной стали применяется ГОСТ 17379-2001. Стандарт относится именно к трубопроводной детали, а не к регистру в сборе.

При подборе проверяют наружный диаметр, номинальную стенку, материал, исполнение. Стенка стандартной заглушки не обязана совпадать со стенкой основной трубы.

Например, наличие трубы 108×3 мм не означает автоматического применения заглушки 108×3 мм по ГОСТ. Узел выбирают по доступному стандартному исполнению либо разрабатывают по рабочей документации с расчётным подтверждением.

Почему форма торца важна

Суммарная сила на заглушку определяется выражением:

P = p × A

где p - внутреннее избыточное давление, A - площадь внутреннего прохода.

Для внутреннего диаметра 100 мм:

A = π × 0,1² / 4 ≈ 0,00785 м².

При давлении 0,6 МПа на торец действует:

P ≈ 0,6 × 10⁶ × 0,00785 ≈ 4,71 кН.

При увеличении внутреннего диаметра до 150 мм площадь торца возрастает в 2,25 раза. Поэтому форма, стенка заглушки, качество кольцевого шва становятся особенно важными для крупных РЗЭ.

Трубы для изготовления

Для распространённых водяных систем применяют прямошовные электросварные трубы по ГОСТ 10704-91 с техническими требованиями ГОСТ 10705-80. Для отдельных исполнений подходит водогазопроводный сортамент по ГОСТ 3262-75. При специальных параметрах могут применяться бесшовные горячедеформированные трубы по ГОСТ 8732-2025, технические требования задаёт ГОСТ 8731-2025.

По материалу встречаются Ст3сп, Ст3пс, сталь 20. Выбор зависит от нормативного исполнения трубы, давления, температуры, коррозионного запаса, технологии сварки.

РЗЭ диаметром 57 мм

Труба Ø57 мм подходит для компактных змеевиков. Площадь наружной поверхности одного участка длиной 2 м:

F = π × 0,057 × 2 ≈ 0,358 м².

Четыре хода дают около 1,43 м² без учёта разворотов. Небольшой внутренний объём делает такой прибор менее инерционным по сравнению с крупными моделями Ø133-159 мм.

РЗЭ 76 мм

Для Ø76 мм двухметровый ход имеет около 0,478 м² наружной поверхности. Четырёхходовая модель получает примерно 1,91 м².

Размер подходит для гаражей, ремонтных зон, небольших производственных помещений. Он позволяет увеличить поверхность относительно Ø57 мм без резкого роста массы теплоносителя.

РЗЭ 89 мм

Один участок Ø89×2000 мм даёт около 0,559 м². Четыре хода - примерно 2,24 м², шесть ходов - около 3,36 м² без учёта поворотных элементов.

РЗЭ 108 мм

Ø108 мм относится к распространённому промышленному диапазону. Двухметровая труба имеет поверхность около 0,679 м².

Для четырёх ходов по 3 м:

F = π × 0,108 × 3 × 4 ≈ 4,07 м².

Такой прибор уже имеет значительный объём воды, поэтому перед монтажом проверяют массу, несущую способность опор, параметры насоса.

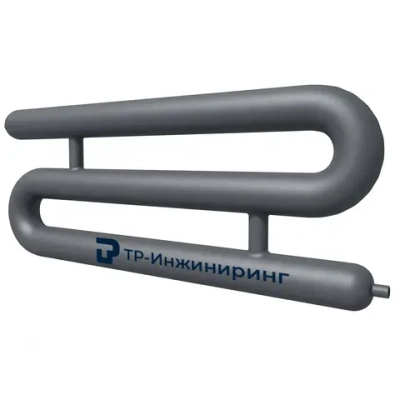

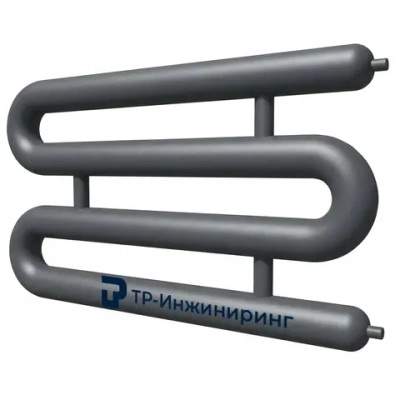

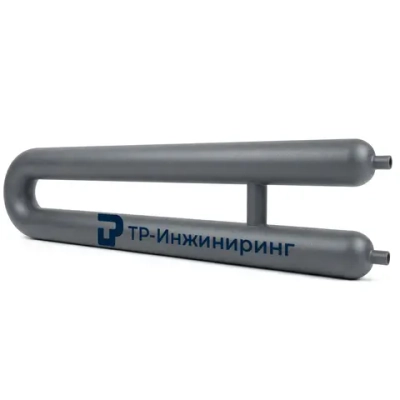

РЗЭ 133 мм

Один метр трубы Ø133 мм имеет наружную поверхность около 0,418 м². Четыре хода по 3 м дают приблизительно 5,02 м².

Диаметр 133 мм используют там, где требуется большая теплоотдающая поверхность при ограниченной длине стены. Рост внутреннего объёма требует проверки гидравлической схемы.

РЗЭ 159 мм

Для Ø159 мм наружная поверхность одного погонного метра близка к 0,500 м². Четыре хода по 3 м формируют около 6,0 м² основных поверхностей.

Из-за высокой заполненной массы такие модели часто выполняют напольными. Опоры рассчитывают по весу металла, воды, соединительных деталей.

РЗЭ 219 мм

Ø219 мм используют для специальных крупногабаритных приборов. Один погонный метр даёт около 0,688 м² поверхности.

Четыре хода длиной 4 м формируют около 11,0 м². Однако объём воды возрастает значительно быстрее наружной поверхности, поэтому большой диаметр выбирают только после теплотехнического расчёта.

Развороты змеевика

Соседние участки соединяют отводом 180°, двумя отводами 90° либо сварным U-образным переходом. Для подходящих типоразмеров применяют приварные детали по ГОСТ 17375-2001.

Малый радиус уменьшает общую высоту прибора, но повышает местное гидравлическое сопротивление. Большой радиус требует большего межосевого расстояния, зато создаёт более плавный поворот потока.

Межосевое расстояние

Для естественной конвекции между соседними трубами нужен свободный воздушный канал. В практических конструкциях часто оставляют просвет порядка 50 мм или больше.

Для Ø108 мм при просвете 50 мм межосевой размер составляет около 158 мм. Для Ø159 мм - около 209 мм.

Слишком плотная компоновка ухудшает обдув внутренних поверхностей. Геометрическая площадь остаётся прежней, фактическая теплоотдача снижается.

Гидравлическое сопротивление

Весь расход проходит последовательно через каждый ход, поэтому РЗЭ отличается от секционного РСЭ повышенной чувствительностью к общей длине контура.

Потери давления складываются из трения в прямых участках, сопротивления разворотов, патрубков, арматуры:

Δp = Δpтр + ΣΔpмест.

Для местного элемента:

Δpмест = ζρv² / 2.

У шестиходового прибора пять крупных разворотов. При малом диаметре либо высокой скорости потока их влияние может стать существенным.

Расчёт площади поверхности

Для n одинаковых прямых ходов:

F = πDLn

где D - наружный диаметр, L - длина одного прямого участка, n - число ходов.

Для РЗЭ-4×108 длиной 3000 мм:

F ≈ 4,07 м².

Для РЗЭ-6×159 длиной 3000 мм:

F ≈ 8,99 м².

Поверхность разворотов тоже участвует в теплообмене. В упрощённом подборе её можно учитывать отдельной поправкой.

Предварительная тепловая мощность

Для первичной оценки применяют:

Q = K × F × ΔT

где K - коэффициент теплопередачи, F - наружная поверхность, ΔT - средний температурный напор.

Для гладкой стальной трубы при естественной конвекции в ориентировочных расчётах используют K порядка 8-12 Вт/(м²·К). Это расчётный ориентир, а не универсальная паспортная характеристика.

При графике 90/70 °C, температуре помещения 20 °C:

tср = 80 °C;

ΔT = 60 К.

Для РЗЭ-4×108×3000 при условном K = 10:

Q ≈ 10 × 4,07 × 60 ≈ 2,44 кВт.

Точный результат корректируют по охлаждению теплоносителя вдоль контура, компоновке, реальной конвекции возле стены.

Объём теплоносителя

Объём круглой трубы:

V = 0,0007854 × d² × L

где d - внутренний диаметр в мм, L - суммарная длина в метрах, V - литры.

Для трубы 108×3 мм внутренний диаметр равен примерно 102 мм. Четыре хода по 3 м содержат:

V ≈ 0,0007854 × 102² × 12 ≈ 98 л

без учёта разворотов.

Для 159×4 мм внутренний диаметр около 151 мм. Четыре хода по 3 м содержат примерно 215 л только в прямых трубах.

Масса

Теоретическая масса одного метра стальной трубы:

m = 0,02466 × S × (D - S)

где D - наружный диаметр, S - стенка, размеры задаются в миллиметрах.

Для 108×3 мм:

m ≈ 7,77 кг/м.

Двенадцать метров основных труб весят около 93 кг. После заполнения 98 л воды получается уже примерно 191 кг без учёта разворотов, заглушек, патрубков, опор.

Для крупного РЗЭ Ø159 мм полная масса может достигать нескольких сотен килограммов, что необходимо учитывать ещё до изготовления.

Охлаждение по длине контура

Первый ход получает наиболее горячий теплоноситель. Каждый следующий участок работает при несколько меньшей температуре.

При достаточном расходе перепад небольшой. В очень длинном контуре с малым расходом последний ход может иметь заметно меньшую температуру поверхности.

Если суммарная длина становится чрезмерной, несколько независимых приборов нередко оказываются рациональнее одного длинного змеевика.

Воздухоудаление

Воздухоотводчик располагают в верхней точке. Если геометрия создаёт несколько локальных верхних участков, предусматривают дополнительные точки выпуска воздуха по проекту.

Провисание длинной трубы способно сформировать воздушный карман. Поэтому при монтаже контролируют отметки опор, прямолинейность ходов.

Слив

Нижняя точка может оснащаться сливным штуцером. Он облегчает промывку, ремонт, консервацию сезонной системы.

Для полного опорожнения нельзя допускать участок трубы ниже сливного патрубка.

Сварные соединения

Критичные зоны РЗЭ - кольцевые швы эллиптических заглушек, соединения разворотов, присоединительные патрубки.

Не допускаются трещины, прожоги, опасные подрезы, выраженный непровар. После ремонта дефектной зоны выполняют повторный контроль.

Сборку длинного прибора ведут в кондукторе либо на выверенной площадке, чтобы сохранить параллельность ходов.

Испытания после изготовления

Готовый регистр проверяют на прочность, герметичность согласно рабочей документации. Единого давления испытания для всех РЗЭ нет.

Допустимый режим ограничивает самый слабый элемент: труба, заглушка, сварной шов, отвод, патрубок, арматура.

Окончательное защитное покрытие целесообразно наносить после успешной проверки герметичности.

Температурное расширение

Для углеродистой стали коэффициент линейного расширения можно предварительно принять около 12×10⁻⁶ 1/К.

Прямой участок длиной 6 м при нагреве на 70 °C удлиняется примерно на:

ΔL ≈ 5 мм.

Для 12 м значение приближается к 10 мм. Поэтому длинный РЗЭ нельзя без расчёта жёстко фиксировать между неподвижными точками.

Настенное или напольное исполнение

Компактные модели Ø57-108 мм можно крепить к несущей стене на расчётных кронштейнах. Для лёгких блоков требуется специальный крепёжный узел.

РЗЭ Ø133-219 мм большой длины чаще рационально устанавливать на напольные опоры. Количество опор определяется массой, пролётом, допустимым прогибом основных труб.

Коррозионная защита

Перед окраской удаляют окалину, ржавчину, сварочные брызги. Поверхность грунтуют, затем наносят покрытие с допустимой рабочей температурой выше температуры регистра.

Внутренняя коррозия зависит от состава теплоносителя, количества растворённого кислорода, частоты подпитки. Постоянное добавление свежей воды ускоряет коррозию углеродистой стали.

Где применяют РЗЭ

Основная область - промышленные, складские, технические помещения. Змеевиковые модели подходят для цехов, автосервисов, гаражей, ангаров, ремонтных баз, тепловых пунктов, котельных.

Их выбирают, когда нужна простая прочная поверхность, большая длина, последовательный путь теплоносителя, возможность изготовить нестандартную геометрию.

Для квартиры панельный радиатор обычно компактнее при сопоставимой мощности. В производственном помещении механическая прочность РЗЭ часто важнее минимальных габаритов.

РЗЭ или РСЭ

РЗЭ - змеевиковая схема с последовательным движением теплоносителя.

РСЭ - секционная схема с несколькими параллельными трубами, соединёнными перемычками.

Змеевик имеет однозначный путь потока, однако каждый разворот добавляет гидравлическое сопротивление. Секционная конструкция компактно размещает большую поверхность, но требует правильного распределения расхода между рядами.

Как выбрать РЗЭ

Сначала определяют теплопотери помещения, температурный график, давление системы. Затем выбирают диаметр, стенку, число ходов, длину прямых участков.

После этого рассчитывают наружную поверхность, ориентировочную мощность, внутренний объём, гидравлическое сопротивление, заполненную массу.

Отдельно проверяют стандартное исполнение эллиптических заглушек, развороты, сварные соединения, способ крепления.

Пример заказа

Техническая запись может выглядеть так:

Регистр отопления РЗЭ-4×108×3,0-3000, змеевиковый, четыре хода, эллиптические заглушки, межосевое расстояние по КД, подача сверху слева, обратка снизу справа, напольное исполнение.

Дополнительно указывают рабочую среду, расчётное давление, максимальную температуру, марку стали, присоединительные размеры, воздухоотводчик, слив, покрытие.

FAQ

Что означает РЗЭ

РЗЭ - распространённое товарное обозначение змеевикового регистра отопления с эллиптическими заглушками.

Чем РЗЭ отличается от РЗП

РЗЭ имеет эллиптические торцы, РЗП - плоские. Выпуклая форма лучше воспринимает внутреннее давление.

Какие диаметры применяются

Часто используются 57, 76, 89, 108, 114, 133, 159 мм. В товарных линейках встречаются также 42, 48, 219 мм.

Сколько ходов бывает

Распространены модели на 2-6 ходов.

Какой ГОСТ применяется к эллиптическим заглушкам

Для бесшовных приварных деталей из углеродистой либо низколегированной стали применяется ГОСТ 17379-2001.

Как рассчитать площадь

Используют формулу F = πDLn для прямых участков.

Как оценить мощность

Для предварительного подбора применяется Q = K × F × ΔT. Расчётный результат уточняют по реальному режиму отопления.

Почему змеевик создаёт гидравлическое сопротивление

Весь расход проходит последовательно через полный контур, каждый разворот добавляет местную потерю давления.

Сколько воды в РЗЭ-4×108×3 длиной 3 м

В четырёх прямых участках находится примерно 98 л. Развороты увеличивают фактическое значение.

Сколько весят основные трубы такого регистра

Около 93 кг. После заполнения водой получается примерно 191 кг без учёта остальных элементов.

Нужен ли воздухоотводчик

Да. Он располагается в верхней точке либо в нескольких точках, если конструкция образует отдельные воздушные карманы.

Можно ли применять РЗЭ при повышенном давлении

Только в пределах параметров, подтверждённых расчётом, рабочей документацией. Эллиптическая форма торца сама по себе не задаёт допустимое давление готового регистра.

Что нужно указать при заказе

Требуются диаметр, стенка, длина, число ходов, межосевой размер, давление, температура, тип разворотов, схема подключения, способ установки, параметры эллиптических заглушек.
