Регистры отопления РСП секционные с плоскими заглушками

Регистры отопления РСП секционные с плоскими заглушками — сварные отопительные приборы из нескольких параллельно расположенных гладких стальных труб. Торцы каждого рабочего участка закрываются плоскими стальными дисками, секции сообщаются через перемычки. Такая конструкция применяется в производственных цехах, складах, гаражах, мастерских, котельных, тепловых пунктах, ангарах, технических помещениях.

Обозначение РСП в товарном сортаменте обычно расшифровывают как секционный регистр с плоскими заглушками. Это конструктивное обозначение, а не самостоятельная марка стали либо единый государственный стандарт на готовый прибор.

Распространённый ассортимент включает трубы наружным диаметром 42, 48, 57, 76, 89, 108, 114, 133, 159, 219 мм, количество рядов от 2 до 6, длину примерно от 1000 до 12 000 мм. Конкретное сочетание параметров определяется рабочим давлением, температурным графиком, требуемой тепловой мощностью, способом установки.

Устройство РСП

В простейшем исполнении используются две горизонтальные трубы. Для большей теплоотдачи делают трёх-, четырёх-, пяти-, шестирядные конструкции.

Основные элементы:

• горизонтальные трубы;
• плоские торцевые заглушки;
• соединительные перемычки;
• подающий патрубок;
• обратный патрубок;
• воздухоотводчик;
• сливной штуцер;
• кронштейны либо напольные опоры.

Теплоноситель поступает в первую секцию, распределяется между остальными участками через перемычки, затем покидает прибор через обратный патрубок.

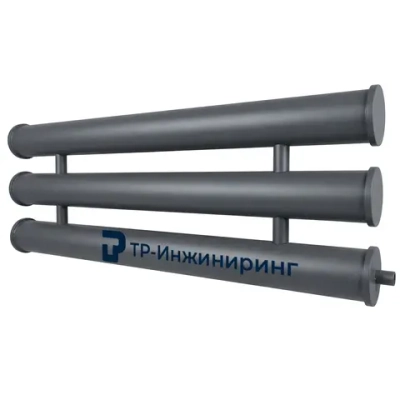

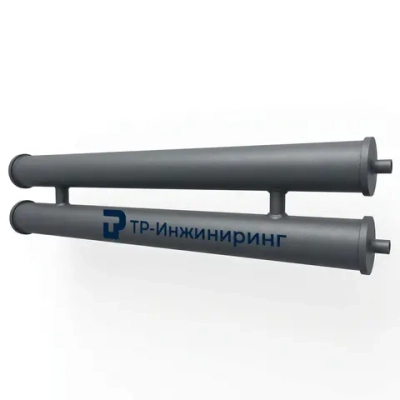

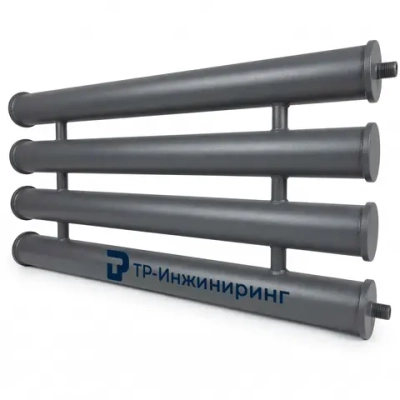

Типовые исполнения РСП

Увеличение количества рядов повышает общую площадь поверхности, но теплоотдача растёт не строго пропорционально. Нижние трубы получают воздух, уже нагретый соседними поверхностями.

Расшифровка обозначения

В каталогах встречается запись:

РСП-4×108×3,0-3000

Она обычно означает:

РСП — секционное исполнение с плоскими заглушками;

4 — четыре горизонтальных ряда;

108 мм — наружный диаметр трубы;

3,0 мм — стенка;

3000 мм — длина основных секций.

Другой пример:

РСП-6×159×4,0-2000

Это шестирядный прибор из трубы 159×4 мм длиной 2 м.

Такое обозначение удобно для товарного каталога, однако для изготовления необходимо дополнительно задать расположение патрубков, диаметр перемычек, давление, рабочую температуру, способ установки.

Диаметры труб

РСП выпускают из разных трубных размеров. Выбор диаметра влияет на площадь теплоотдачи, массу, объём теплоносителя, гидравлические параметры.

Диаметр 108–159 мм особенно характерен для производственных помещений. Для небольшой тепловой нагрузки крупное сечение может оказаться нерациональным из-за большого количества воды.

РСП из трубы 57 мм

Распространённое исполнение — труба 57×2,5 либо 57×3 мм.

Площадь наружной поверхности трубы длиной 2 м:

F = π × D × L

F = 3,1416 × 0,057 × 2 ≈ 0,358 м².

Для четырёх рядов:

F ≈ 1,43 м².

Такой прибор имеет сравнительно небольшую тепловую инерцию, подходит для локальных отопительных зон.

РСП из трубы 76 мм

Для трубы Ø76 мм двухметровая секция имеет поверхность:

F ≈ 0,478 м².

Четырёхрядный вариант даёт около:

1,91 м².

Сечение используется там, где Ø57 мм уже недостаточен по поверхности, однако нет необходимости переходить на тяжёлые трубы 108–159 мм.

РСП из трубы 89 мм

Один участок Ø89×2000 мм:

F ≈ 0,559 м².

Трёхрядная модель получает около 1,68 м², четырёхрядная — около 2,24 м² наружной поверхности основных труб.

Размер удобен для средних производственных помещений.

РСП из трубы 108 мм

Труба Ø108 мм широко применяется для секционных регистров.

Один участок длиной 2 м:

F = 3,1416 × 0,108 × 2 ≈ 0,679 м².

Четыре трубы:

F ≈ 2,71 м².

При длине 3 м площадь четырёх рядов увеличивается примерно до 4,07 м².

РСП 133 мм

Ø133 мм применяется для крупных приборов. Один погонный метр такой трубы имеет наружную поверхность около:

F = π × 0,133 ≈ 0,418 м².

РСП-4×133 длиной 3 м получает:

0,418 × 3 × 4 ≈ 5,02 м².

Это уже массивная конструкция, требующая проверки опор, полной массы после заполнения водой.

РСП 159 мм

Для Ø159 мм площадь одного погонного метра:

≈0,500 м².

Четырёхрядный прибор длиной 3 м имеет примерно:

6,0 м² поверхности основных секций.

При большой длине объём теплоносителя становится значительным. Поэтому переход на Ø159 мм оправдан не во всех системах.

РСП 219 мм

Диаметр 219 мм относится к крупным специализированным исполнениям.

Один метр трубы даёт около:

0,688 м² наружной поверхности.

Четыре ряда длиной 4 м:

F ≈ 11,0 м².

Однако такой регистр содержит большой объём воды, имеет значительную собственную массу. Обычно для него применяют напольные опоры.

Какие трубы используют

Для изготовления РСП могут применяться электросварные прямошовные трубы по ГОСТ 10704-91, технические требования к которым задаются ГОСТ 10705-80.

Для отдельных конструкций подходят водогазопроводные трубы по ГОСТ 3262-75.

При специальных требованиях к давлению, температуре применяются бесшовные горячедеформированные трубы. С 2026 года сортамент такой продукции регулирует ГОСТ 8732-2025, технические требования — ГОСТ 8731-2025.

Выбор стандарта определяется документацией отопительной системы.

Сталь

Для обычных водяных систем используются углеродистые конструкционные стали, например Ст3сп, Ст3пс, сталь 20 в зависимости от нормативного исполнения исходной трубы.

Материал должен обладать хорошей свариваемостью, обеспечивать требуемую прочность при рабочей температуре.

Применение более прочной марки не отменяет расчёт плоской заглушки. Именно торцевой элемент нередко становится одним из критичных участков РСП.

Плоские заглушки

Главная конструктивная особенность данного типа — плоские стальные торцы.

Заглушка вырезается из листового металла, устанавливается на конец трубы, обваривается по всему периметру герметичным швом.

В отличие от цилиндрической стенки трубы плоский диск под внутренним давлением работает преимущественно на изгиб. Поэтому его нельзя выбирать по принципу:

«стенка трубы 4 мм — значит заглушка тоже 4 мм».

Для Ø57 мм такое решение может оказаться приемлемым при определённых параметрах, а для Ø219 мм при высоком давлении — нет.

Размер плоского элемента должен подтверждаться расчётом.

Почему заглушка требует отдельного расчёта

Внутреннее давление действует на площадь торца:

F = p × A.

Площадь круга:

A = πD² / 4.

Например, у трубы внутренним диаметром около 100 мм площадь торца равна примерно:

0,00785 м².

При избыточном давлении 0,6 МПа суммарная сила на заглушку:

F ≈ 0,6 × 10⁶ × 0,00785 ≈ 4710 Н.

Это примерно 4,7 кН, приложенных к одному торцевому элементу.

Для диаметра около 200 мм площадь увеличивается почти в четыре раза. Поэтому роль заглушки становится ещё существеннее.

Плоская или эллиптическая заглушка

Секционные регистры встречаются в двух близких конструкциях:

РСП — с плоскими заглушками;

РСЭ — с эллиптическими заглушками.

Эллиптическая форма выгоднее воспринимает внутреннее давление за счёт мембранного характера работы оболочки. Плоская деталь проще по изготовлению, но при одинаковом диаметре может требовать большей расчётной толщины.

Для обычного отопительного прибора с умеренными параметрами РСП удобен технологически. При повышенном давлении выбор формы торца требует отдельного инженерного анализа.

Перемычки между секциями

Горизонтальные трубы соединяют вертикальными либо смещёнными патрубками.

Диаметр перемычек часто находится примерно в диапазоне 25–50 мм, однако конкретный размер определяется расходом воды, диаметром основных секций.

Слишком маленькая перемычка создаёт высокое сопротивление. В результате верхняя труба нагревается сильнее, нижние участки получают недостаточный расход.

Размещение соединений также влияет на циркуляцию.

Схема движения теплоносителя

Наиболее распространено подключение, при котором подача входит в верхнюю трубу, обратный патрубок расположен в нижней части.

Для длинного прибора может использоваться диагональная схема:

подача сверху слева;
обратка снизу справа.

Такой вариант помогает уменьшить риск неравномерного прогрева.

При коротком двухрядном РСП может применяться односторонняя схема.

Расстояние между рядами

Для нормальной естественной конвекции между трубами необходим свободный промежуток.

Практически часто используют правило:

просвет ≈ 50 мм либо больше.

Тогда при Ø108 мм межосевое расстояние получается около:

108 + 50 = 158 мм.

При Ø159 мм:

≈209 мм.

Это практическая компоновочная величина, а не универсальная обязательная норма.

Чрезмерно плотное расположение ухудшает теплоотвод воздуха из внутренней зоны прибора.

Расчёт площади РСП

Для n одинаковых секций:

F = π × D × L × n.

Например, РСП-4×108 длиной 3000 мм:

F = 3,1416 × 0,108 × 3 × 4 ≈ 4,07 м².

Для РСП-6×159 длиной 3000 мм:

F = 3,1416 × 0,159 × 3 × 6 ≈ 8,99 м².

Площади перемычек, заглушек в упрощённой оценке можно не учитывать либо считать отдельно.

Расчёт тепловой мощности

Предварительная оценка:

Q = K × F × ΔT.

Здесь:

Q — мощность, Вт;

K — коэффициент теплопередачи от поверхности в помещение;

F — поверхность, м²;

ΔT — средний температурный напор.

Для гладких стальных труб при естественном движении воздуха в предварительных расчётах встречается диапазон K порядка 8–12 Вт/(м²·К).

Это не фиксированная паспортная характеристика РСП.

Пример расчёта

Рассмотрим РСП-4×108×3-3000.

Площадь:

F ≈ 4,07 м².

Температурный график 90/70 °C. Воздух — 20 °C.

Средняя температура воды:

(90 + 70) / 2 = 80 °C.

Напор:

80 - 20 = 60 К.

При условном K = 10:

Q = 10 × 4,07 × 60 ≈ 2440 Вт.

Расчётное значение около 2,44 кВт является предварительным. Реальная мощность корректируется с учётом взаимного влияния рядов, режима циркуляции, расположения возле стены.

Почему шестирядный регистр не в три раза мощнее двухрядного

Если взять две трубы, каждая получает достаточно свободный поток воздуха.

В шестирядной конструкции часть поверхности расположена внутри плотного массива. Воздух около верхних участков уже нагрет нижними.

Кроме того, трубы частично экранируют друг друга по тепловому излучению.

Поэтому простая формула:

Q6 = 3 × Q2

может завысить результат.

Для точного проекта требуется поправка на компоновку.

Объём теплоносителя

Внутренний объём рассчитывается:

V = πd²L / 4.

Удобная формула в литрах:

V = 0,0007854 × d² × L

где d — внутренний диаметр в мм.

Для трубы 108×3 мм внутренний диаметр:

108 - 2×3 = 102 мм.

Одна секция длиной 3 м содержит:

V ≈ 0,0007854 × 102² × 3 ≈ 24,5 л.

Четыре ряда:

≈98 л без учёта перемычек.

Это показывает, почему массивный РСП имеет заметную тепловую инерцию.

Объём РСП 159 мм

Для трубы 159×4 мм внутренний диаметр около 151 мм.

При длине 2 м:

V ≈ 35,8 л на одну секцию.

Четыре ряда:

≈143 л.

Шестирядный вариант:

≈215 л без учёта соединительных патрубков.

Такой объём влияет на расширительный бак, время разогрева системы, работу насоса.

Масса трубы

Теоретическая масса:

m = 0,02466 × S × (D - S)

где D, S — мм.

Для 108×3:

m ≈ 7,77 кг/м.

Четыре участка по 3 м:

≈93,2 кг.

К этой величине добавляются заглушки, перемычки, патрубки, опоры.

После заполнения примерно 98 л воды общий вес может приблизиться к 200 кг.

Масса РСП 159×4

Один метр трубы 159×4:

m ≈ 15,29 кг/м.

РСП-4 длиной 3 м содержит 12 м основных труб:

≈183,5 кг.

Внутри находится более 200 л теплоносителя при указанной конфигурации.

С учётом металлических деталей полный вес может превысить 400 кг.

Такую конструкцию рациональнее устанавливать на напольных опорах.

Настенное исполнение

Небольшой РСП можно закрепить на стене через сварные либо отдельные кронштейны.

Основание должно воспринимать массу самого прибора, воду, дополнительные монтажные нагрузки.

Для железобетона применяют расчётные анкеры. Для пустотелого кирпича, газобетона требуется специальный крепёжный узел.

Отделочный слой не рассматривается как несущий материал.

Напольное исполнение

Крупные РСП устанавливают на стальные опоры. Такая схема особенно подходит для труб 133, 159, 219 мм.

Опоры могут изготавливаться из профильной трубы, уголка, листовой стали.

Расстояние между точками опирания выбирают по длине секции. Труба 10–12 м не должна поддерживаться только возле торцов без проверки прогиба.

Длина до 12 метров

В товарном сортаменте встречаются РСП длиной 1000–12 000 мм.

Большая длина создаёт сразу несколько инженерных вопросов:

• прогиб;
• температурное расширение;
• равномерность циркуляции;
• транспортирование;
• количество опор;
• технология монтажа.

Для 10–12 м бывает рациональнее изготовить несколько отдельных приборов, чем один монолитный.

Температурное расширение

Для углеродистой стали можно предварительно использовать коэффициент:

12×10⁻⁶ 1/К.

Регистр длиной 10 м при нагреве на 60 °C изменит длину примерно на:

ΔL = 10 × 12×10⁻⁶ × 60 ≈ 7,2 мм.

Для 12 м:

≈8,6 мм.

Жёстко фиксировать обе стороны длинного прибора без учёта такого перемещения не следует.

Изготовление РСП

Трубы режут по заданной длине. Затем размечают отверстия под перемычки, подготавливают торцы.

Плоские заглушки вырезают из листовой стали. Геометрия определяется наружным диаметром трубы, технологией сварки.

Сборка выполняется в приспособлении, которое удерживает параллельность рядов.

После прихваток проверяют размеры, затем выполняют основные сварные швы.

Сварка плоских заглушек

Шов выполняется непрерывно по периметру трубы.

Критичные дефекты:

непровар;

трещина;

пористость;

прожог;

значительный подрез.

Особенно внимательно проверяется зона перехода между цилиндрической стенкой, плоской пластиной. При подаче давления здесь возникает сложное напряжённое состояние.

Сварка перемычек

Под перемычку выполняется отверстие в стенке основной трубы. После установки патрубок обваривается по контуру.

Кромка отверстия не должна заметно ослаблять основную трубу сверх расчётной схемы.

После сварки необходимо удалить внутренние дефекты, способные ограничить проход теплоносителя.

При большой серии целесообразно использовать шаблон, обеспечивающий одинаковое положение перемычек.

Гидравлическое испытание

Готовый РСП необходимо проверять на прочность, герметичность перед вводом в систему.

Испытательное давление назначается рабочей документацией. Его нельзя одинаково принимать для любого прибора только по диаметру трубы.

Ограничивающим узлом может оказаться:

плоская заглушка;

сварной шов;

перемычка;

патрубок;

резьбовая часть;

арматура.

Проверку предпочтительно выполнить до финишной окраски.

Воздухоотводчик

В верхней зоне устанавливается клапан удаления воздуха.

При заполнении водяной системы газовая пробка может остаться в верхней секции. Тогда часть поверхности практически не участвует в теплообмене.

Для большого РСП особенно важна правильная ориентация прибора при монтаже.

Слив

Нижний штуцер позволяет опорожнить конструкцию.

Он полезен при промывке, ремонте, консервации сезонного объекта.

Точка слива располагается в нижней части гидравлической схемы. Если труба провисает ниже сливного патрубка, часть воды останется внутри.

Коррозия

Сталь внутри закрытой водяной системы служит долго при стабильном химическом режиме теплоносителя.

Основной неблагоприятный фактор — поступление нового кислорода при частой подпитке.

Снаружи применяется грунт, эмаль либо иное покрытие, рассчитанное на температуру поверхности.

Перед нанесением защитного слоя необходимо удалить ржавчину, окалину, сварочные брызги.

Где применяют РСП

Такие приборы особенно удобны на объектах, где декоративность вторична относительно прочности, ремонтопригодности.

Типовые помещения:

производственные цехи;

склады;

ремонтные мастерские;

автосервисы;

гаражи;

ангары;

котельные;

технические подвалы;

тепловые пункты.

Гладкую трубу проще очищать от пыли, чем радиатор с плотным оребрением.

РСП или обычный радиатор

Панельный радиатор имеет развитую конвективную поверхность, поэтому при одинаковых габаритах обычно способен отдавать больше тепла.

РСП занимает больше места, содержит значительный объём воды.

Его сильные стороны — механическая прочность, простое обслуживание, возможность изготовления длиной в несколько метров, доступность больших трубных размеров.

Для производственного здания такие свойства могут быть важнее компактности.

РСП или змеевиковый регистр

В РСП трубы располагаются параллельно, соединяются перемычками. В змеевиковом варианте весь поток проходит последовательно через один контур с разворотами.

РСП удобен для большой теплоотдающей поверхности при ограниченной длине стены.

Змеевик имеет однозначный путь теплоносителя, но получает дополнительное сопротивление на каждом повороте.

При выборе сравнивают тепловую мощность, расход воды, гидравлическое сопротивление, размеры.

РСП или РСЭ

Главное отличие — форма торцов.

РСП получает плоские заглушки.

РСЭ — эллиптические.

Плоская конструкция проще в изготовлении. Эллиптический торец лучше воспринимает внутреннее давление при определённых условиях.

Для обычной системы отопления оба решения могут применяться при подтверждении прочности. Форма заглушки должна соответствовать проекту.

Как выбрать РСП

Сначала определяют требуемую тепловую мощность помещения.

Далее задают температурный график, рабочее давление, доступную длину стены.

После этого выбирают:

диаметр основных труб;

количество рядов;

длину;

межосевой шаг;

размер перемычек;

схему подключения;

способ опирания.

Последним этапом проверяют массу, гидравлику, температурное расширение, прочность плоских торцов.

Пример выбора

Нужно получить крупный промышленный прибор длиной 3 м.

Выбран вариант:

РСП-4×108×3-3000.

Площадь основных труб — около 4,07 м².

Объём воды — приблизительно 98 л.

Масса основных труб — около 93 кг.

С водой масса только этих элементов составит примерно 191 кг, без учёта заглушек, перемычек, опор.

Из этого сразу следует, что крепёж необходимо выбирать как для тяжёлой конструкции.

Что указать при заказе

Техническая заявка может выглядеть так:

Регистр отопления РСП-4×108×3,0-3000, секционный, плоские заглушки, четыре ряда, подача сверху слева, обратка снизу справа, напольное исполнение.

Дополнительно задаются:

рабочая среда;

рабочее давление;

максимальная температура;

диаметр присоединительных патрубков;

межосевой шаг;

тип воздухоотводчика;

слив;

материал;

покрытие.

Такой набор данных позволяет корректно разработать рабочую конструкцию.

FAQ

Что означает РСП

В товарном обозначении это секционный отопительный регистр с плоскими торцевыми заглушками.

Сколько рядов бывает

Распространены конструкции на 2, 3, 4, 5, 6 рядов.

Какие диаметры применяют

Встречаются 42, 48, 57, 76, 89, 108, 114, 133, 159, 219 мм.

Какая длина бывает

Распространённый товарный диапазон — примерно 1000–12 000 мм.

Чем РСП отличается от РСЭ

У РСП используются плоские заглушки, у РСЭ — эллиптические.

Почему заглушку нужно рассчитывать отдельно

Плоская пластина под внутренним давлением работает на изгиб. Она нагружена иначе, чем цилиндрическая стенка трубы.

Можно ли сделать заглушку той же толщины, что труба

Не всегда. Требуемый размер определяется диаметром, давлением, маркой стали, схемой сварного соединения.

Как рассчитать площадь

Для основных труб:

F = πDLn.

Как рассчитать предварительную мощность

Используют:

Q = K × F × ΔT.

Для многорядной конструкции необходима поправка на взаимное влияние труб.

Какой РСП лучше — двухрядный или шестирядный

Двухрядный имеет лучшие условия естественного обдува каждой трубы. Шестирядный позволяет разместить больше поверхности на той же длине стены, но получает более сильное взаимное экранирование.

Нужен ли воздухоотводчик

Да. Верхний ряд может накапливать воздух, из-за чего циркуляция ухудшается.

Нужен ли сливной штуцер

Для полного опорожнения, промывки он полезен. Его располагают в нижней точке.

Можно ли крепить крупный РСП на стену

Можно только при расчётном креплении. Модели Ø133–219 мм большой длины нередко рациональнее устанавливать на напольные опоры.

Какие трубы используют

Наиболее распространены электросварные стальные трубы по ГОСТ 10704-91 с техническими требованиями ГОСТ 10705-80. Для специальных систем возможны другие типы по проекту.

Что нужно знать перед заказом

Нужны диаметр, стенка, длина, число рядов, давление, температура, схема подключения, диаметр патрубков, межосевой шаг, способ установки.
