Строительные ограждения

Строительные ограждения ограничивают доступ на территорию производства работ, отделяют опасные участки от пешеходных маршрутов, препятствуют выносу мусора за пределы площадки. Их устанавливают вокруг котлованов, ремонтируемых зданий, зон работы грузоподъёмной техники, мест складирования материалов.

Основа системы состоит из стоек, секций, заполнения, опор, соединительного крепежа. В состав также могут входить ворота, калитки, защитные козырьки, временные тротуары, сигнальные элементы. Параметры отдельных частей подбирают совместно: прочный лист не обеспечит устойчивость при слабых стойках, а массивная рама не компенсирует ненадёжное основание.

Для каркаса обычно применяют углеродистую сталь Ст3сп или Ст3пс. При повышенных нагрузках, низкой расчётной температуре либо сложных условиях эксплуатации может использоваться низколегированная сталь 09Г2С. Типовые секции производят из профильной трубы, стального листа, профнастила, сварной сетки.

Требования к высоте и размерам

По ГОСТ Р 58967-2020 защитно-охранные панели с козырьком или без него должны иметь высоту не менее 2,2 м. Для защитного исполнения без козырька установлено значение от 1,6 м, для защитного с козырьком — от 2,2 м. Сигнальные секции выполняют высотой не менее 1,0 м.

Длина одной прямоугольной панели не должна превышать 4,0 м. В разреженном заполнении просвет между деталями защитной секции ограничен 70 мм, сигнальной — 200 мм. Эти требования относятся к инвентарным системам, попадающим в область действия стандарта.

На практике длину рядового модуля часто принимают равной 2,0; 2,5 или 3,0 м. Короткая секция удобнее на поворотах, неровном рельефе, ограниченных площадках. Панель длиной 3,0 м сокращает количество опор на прямом периметре, но передаёт на стойки большее ветровое усилие.

Типовая высота сплошного наружного ограждения составляет 2,0–2,5 м. Значение 2,2 м удобно для проектирования защитно-охранной системы по ГОСТ. Невысокие панели 1,0–1,2 м применяют как сигнальные либо внутренние разграничители, если они соответствуют условиям объекта.

Виды строительных ограждений

По назначению системы делят на защитно-охранные, защитные, сигнальные. По заполнению панели бывают сплошными или разреженными.

Размеры в таблице приведены как распространённые производственные варианты. Они не заменяют расчёт ветровой нагрузки, устойчивости опор, прочности сварных соединений.

Сплошные панели из профилированного листа

Для закрытого периметра применяют профлист С8, С10, реже С20. Буква «С» обозначает стеновое назначение. Цифра показывает номинальную высоту гофра в миллиметрах. Листы с трапециевидными гофрами из оцинкованного проката выпускаются по ГОСТ 24045-2016.

Для временной стройплощадки подходит профлист толщиной 0,45–0,5 мм. При длительной эксплуатации, увеличенной высоте или частых перестановках целесообразно использовать металл 0,55–0,7 мм. Лист меньшей толщины легче деформируется возле саморезов, на свободных кромках, в местах удара.

Профнастил крепят окрашенными кровельными саморезами с шайбой либо вытяжными заклёпками. Типовой шаг крепежа составляет 250–400 мм по периметру листа. В средней части панели его назначают по расположению поперечных ригелей. Свободная незакреплённая кромка недопустима: при ветре она вибрирует, повреждает защитный слой, постепенно разрывается возле отверстий.

Для рамы секции высотой 2,2 м подходит труба 40х20х2 или 40х40х2 мм. На ширине 2,5–3,0 м предусматривают не менее одного промежуточного вертикального элемента. Горизонтальные ригели располагают сверху, снизу и в средней части панели.

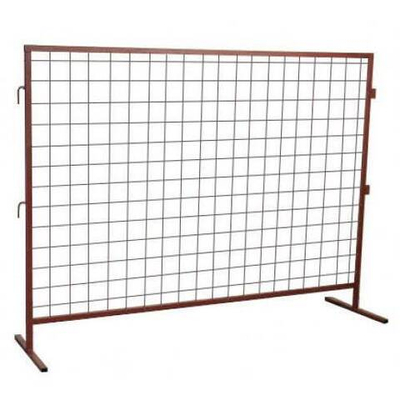

Сетчатое заполнение

Сетчатые строительные ограждения создают меньшую ветровую нагрузку. Они подходят для внутренних зон, временных складов, участков работы оборудования. Через панель сохраняется обзор, поэтому персонал может контролировать происходящее за ограждённой границей.

Для заполнения применяют сварную сетку из проволоки диаметром 3, 4 или 5 мм. Распространённые размеры ячейки — 50х50, 50х100, 50х150, 50х200 мм. Чем меньше ячейка и больше диаметр проволоки, тем выше жёсткость полотна.

ГОСТ 23279-2012 охватывает сварные плоские и рулонные сетки из стержней диаметром от 3 до 40 мм, хотя его основная область применения связана с армированием железобетона. При заказе заполнения важно указывать не только ссылку на стандарт, но также диаметр проволоки, размеры ячейки, габариты карты, требования к цинковому или полимерному покрытию.

Лёгкую сетчатую секцию собирают из трубы 25х25х1,5 либо 30х30х1,5 мм. Для панели высотой 2,0–2,2 м предпочтительнее профиль 40х20х2 мм. На углах рамы устанавливают косынки или внутренние усилители, если секция рассчитана на частые погрузки.

Стойки для наружного периметра

Стойка воспринимает давление ветра, массу секции, усилие от соседних панелей. Для ограждения высотой 2,0–2,2 м со сплошным заполнением часто применяют трубу 60х60х2, 60х60х3 или 80х80х3 мм.

Профиль 60х60х2 мм подходит для невысокой панели с небольшим пролётом в защищённой городской зоне. Трубу 80х80х3 мм выбирают для открытой местности, угловых опор, воротных стоек, секций с козырьком. Для особенно нагруженных узлов может использоваться профиль 100х100х4 мм.

Шаг стоек обычно соответствует ширине модуля и составляет 2,0–3,0 м. Увеличение расстояния до 4,0 м допустимо только после расчёта. Ограничение длины панели значением 4,0 м не означает, что такой пролёт подходит для любой ветровой зоны.

Верхний торец трубы закрывают металлической или пластиковой заглушкой. Через открытую полость внутрь попадает вода. При отрицательной температуре она замерзает, повреждает покрытие, ускоряет коррозию сварного шва возле основания.

Опоры и фундамент

Стойки можно бетонировать, крепить анкерами к бетонной плите, устанавливать в инвентарные блоки. Способ зависит от срока эксплуатации, ветровой нагрузки, требований к демонтажу.

При бетонировании трубы 60х60 или 80х80 мм глубина заделки часто составляет 700–1200 мм. Диаметр либо сторона скважины принимается в пределах 250–400 мм. Конкретные значения определяют по грунту, высоте панели, расположению объекта.

Для фланцевой установки используют пластину толщиной 8–12 мм. Типовой размер фланца для стойки 60х60 мм — 200х200 мм, для профиля 80х80 мм — 250х250 мм. В пластине предусматривают четыре отверстия под анкеры М12, М16 или М20.

Временный блок может иметь массу от 25–30 кг для лёгкой сетчатой секции до 100 кг и более для усиленного исполнения. Масса сама по себе не гарантирует устойчивость. Важны ширина основания, расстояние от центра тяжести до края опоры, связь между соседними модулями.

На сплошных панелях нередко устанавливают подкосы из трубы 40х20х2 или 40х40х2 мм. Подкос соединяет верхнюю либо среднюю часть стойки с отдельной пятой. На углах, окончаниях ряда, рядом с воротами усиление требуется чаще, чем в середине прямого участка.

Ворота и калитки

Для въезда строительной техники применяют распашные ворота шириной 4,0–6,0 м. Проём для крупной техники может быть увеличен по схеме движения транспорта. Высоту створок обычно согласуют с рядовым ограждением.

Каркас одной створки собирают из трубы 40х40х2, 60х40х2 или 60х60х3 мм. Внутри устанавливают диагональ из трубы 40х20х2 мм. Без раскоса прямоугольная рама постепенно провисает под собственной массой.

Для проёма шириной 4,0 м можно изготовить две створки по 2,0 м. Ворота на 6,0 м делят на две части по 3,0 м. Стойки выполняют из трубы не менее 80х80х3 мм. При тяжёлом заполнении применяют профиль 100х100х4 мм.

Петли выбирают с учётом массы полотна. Для временных ворот подходят приварные цилиндрические петли диаметром 20–30 мм. Нижнюю часть оснащают упором или регулируемым подпятником. Створки фиксируют в закрытом и открытом положении.

Калитка имеет типовую ширину 900–1200 мм. Для рамы подходит труба 40х20х2 или 40х40х2 мм. Пешеходный вход желательно располагать отдельно от транспортного проезда.

Защитный козырёк

Козырёк устанавливают при вероятности падения предметов с высоты. По ГОСТ его располагают с подъёмом 20 градусов в сторону тротуара или проезжей части. Высота прохода в свету должна составлять не менее 2,2 м. Край козырька выводят за границу тротуара со стороны движения транспорта на 50–100 мм.

Для рамы применяют профиль 40х40х2, 50х50х2 или 60х40х2 мм. Настил выполняют из листовой стали толщиной 1,0–1,5 мм, профнастила, доски или другого материала, предусмотренного проектом. Покрытие должно удерживать падающий предмет, а не только защищать от осадков.

Козырёк создаёт дополнительную ветровую и вертикальную нагрузку. Его нельзя крепить к облегчённой стойке 40х40 мм без расчёта. Для такого исполнения обычно предусматривают опоры от 60х60х3 мм, подкосы, усиленные соединения.

Временный тротуар

При организации прохода вдоль ограждения временный тротуар должен иметь ширину не менее 1,8 м. Допустимый зазор между элементами настила — до 5 мм. Поверхность выполняют с возможностью отвода воды.

Несущий каркас можно изготовить из швеллера, уголка 50х50х5 мм или профильной трубы 60х40х3 мм. Поперечные элементы размещают с шагом, соответствующим материалу настила. Стальной лист должен иметь противоскользящую поверхность. Для деревянного покрытия применяют доску без разрушенных участков, выступающих гвоздей, крупных зазоров.

Со стороны транспортного движения устанавливают перила. Для стоек подходит профиль 40х40х2 мм, для поручня — круглая труба диаметром 32–42 мм либо квадратная 40х40х2 мм. ГОСТ предусматривает нормативную горизонтальную нагрузку на перила 0,3 кН/м.

Металл и марки стали

Ст3пс подходит для рам, листовых панелей, подкосов, соединительных пластин. Ст3сп применяют в более ответственных сварных узлах, где требуется спокойная сталь с равномерной структурой. Для наружных конструкций при низкой температуре может быть выбрана 09Г2С.

Марка должна быть одинаково указана в чертеже, спецификации, сертификате на прокат. Замена 09Г2С на Ст3 без согласования нежелательна. Материалы имеют разные показатели прочности, хладостойкости, свариваемости.

Для крепёжных узлов применяют болты классов прочности 5.8 или 8.8. Разборные соединения лёгких секций могут выполняться болтами М8–М12. Для фланцевых стоек используют анкеры М12–М20.

Размер и класс крепежа выбирают по расчётной нагрузке. Увеличение диаметра анкера не устраняет недостаточную толщину бетонного основания или малое расстояние до его края.

Защита от коррозии

Для временного ограждения из Ст3 применяют грунт и атмосферостойкую эмаль. Практическая система может включать грунтовочный слой толщиной 40–60 мкм и один-два финишных слоя. Общая толщина сухого покрытия составляет примерно 100–180 мкм.

Порошковая окраска наносится слоем 60–100 мкм. Такой вариант подходит для сетчатых панелей, ворот, многократно используемых модулей. Повреждения на углах необходимо восстанавливать, поскольку именно там быстрее начинается коррозия.

Горячее цинкование целесообразно для секций, рассчитанных на многолетнее использование. В замкнутых профилях предусматривают технологические отверстия для выхода воздуха, удаления растворов, циркуляции расплава.

Профлист может иметь только цинковое покрытие либо дополнительный полимерный слой. Для наружного периметра часто выбирают цвета RAL 5005, RAL 6005, RAL 7004, RAL 7024, RAL 8017, RAL 9003. Требования к цвету могут устанавливаться местными правилами благоустройства или архитектурным заданием.

Изготовление секций

Профиль режут по карте раскроя с допуском, заданным рабочим чертежом. Для рамы длиной до 3,0 м отклонение диагоналей желательно удерживать в пределах 3–5 мм. Большая разница приводит к перекосу при соединении панелей.

Сначала собирают внешний контур, затем проверяют ширину, высоту, диагонали. После этого устанавливают промежуточные ригели, раскосы, лист или сетку. Сварку выполняют симметрично, чтобы уменьшить коробление.

Для трубы со стенкой 1,5–2,0 мм режим сварки должен исключать прожоги. Участки с проплавлением нельзя закрывать шпаклёвкой или краской без восстановления металла. Дефектный шов вырезают, участок подготавливают повторно.

Отверстия под болты желательно выполнять до окраски. Сверление готовой секции повреждает защитный слой, оставляет стружку, создаёт очаги коррозии.

Контроль готового ограждения

До окраски проверяют размеры рамы, прямолинейность стоек, диагонали, положение отверстий, качество сварных швов. Секции одного типа должны соединяться без подрезки и принудительного стягивания.

У сплошного заполнения контролируют количество крепежа, плотность прилегания листа к ригелям, состояние кромок. У сетчатых панелей проверяют сварные точки, отсутствие свободных концов проволоки.

После нанесения покрытия осматривают внутренние углы, сварные соединения, места примыкания профиля. На поверхности не должно быть непрокрасов, отслоений, пузырей, участков рыхлой ржавчины.

ГОСТ Р 58967-2020 предусматривает проверку линейных размеров, устойчивости к опрокидыванию, динамической прочности, характеристик козырька, перил, коррозионной стойкости.

Данные для заказа

Для изготовления необходимо передать:

• общую длину периметра, высоту панелей, размеры прямых и угловых участков;

• вид системы — защитно-охранная, защитная, сигнальная;

• заполнение — профлист С8 или С10, гладкий лист, сетка с указанной ячейкой;

• сечения стоек, рам, ригелей либо расчётные нагрузки для их подбора;

• количество ворот, ширину проёмов, число калиток;

• способ установки — бетонирование, анкеры, инвентарные блоки;

• марку стали, вид покрытия, цвет по RAL;

• необходимость козырька, тротуара, перил, информационных панелей.

При отсутствии готового чертежа необходимо указать расположение объекта, степень открытости местности, предполагаемый срок эксплуатации. Эти сведения нужны для расчёта ветровой нагрузки, выбора опор, определения шага стоек.

Изготовление строительных ограждений по размерам

Строительные ограждения производят типовыми модулями либо по индивидуальной схеме площадки. В комплект включают рядовые, угловые секции, стойки, опоры, подкосы, ворота, калитки, крепёж.

Для стандартного закрытого периметра может применяться панель размером 2500х2200 мм с рамой из трубы 40х40х2 мм, стойками 60х60х3 мм, заполнением из профлиста С8 толщиной 0,5 мм. На открытой местности стойки увеличивают до 80х80х3 мм, сокращают пролёт, добавляют подкосы.

Приведённая комплектация является примером, а не универсальным решением. Перед изготовлением проверяют ветровой район, основание, высоту, наличие козырька. Расчёт позволяет избежать как недостаточной устойчивости, так и необоснованного увеличения металлоёмкости.

FAQ

Какой профиль подходит для строительного ограждения

Для рамы сплошной секции часто используют трубу 40х20х2 или 40х40х2 мм. Стойки изготавливают из профиля 60х60х2, 60х60х3 либо 80х80х3 мм. Итоговое сечение зависит от высоты, длины пролёта, ветровой нагрузки.

Какой профлист выбрать

Для временного периметра подходит стеновой профлист С8 или С10 толщиной 0,45–0,7 мм. Более тонкий металл дешевле, но хуже переносит демонтаж, удары, вибрацию. Для многократного использования предпочтителен лист от 0,5 мм.

Какая высота установлена для защитно-охранного ограждения

ГОСТ Р 58967-2020 устанавливает высоту не менее 2,2 м. Для защитного исполнения без козырька минимальное значение составляет 1,6 м, для сигнального — 1,0 м.

Какая длина секции допустима

По ГОСТ длина панели не должна превышать 4,0 м. На практике распространены модули 2,0; 2,5; 3,0 м. Чем шире пролёт, тем выше нагрузка на стойки.

Какой размер ячейки выбрать для сетчатой панели

Для мобильных ограждений применяют ячейку 50х100, 50х150 либо 50х200 мм. Для более жёсткой защиты подходит сетка 50х50 мм из проволоки диаметром 4–5 мм.

Можно ли установить сплошные секции на бетонные блоки

Можно после проверки устойчивости. Для панели высотой 2,2 м лёгкого блока массой 25–30 кг обычно недостаточно, особенно на открытой местности. Требуются более тяжёлые опоры, подкосы либо анкеровка.

Когда нужен защитный козырёк

Козырёк предусматривают при риске падения предметов с высоты. ГОСТ также связывает его необходимость с расстоянием от места работ до ограждения, высотой рабочего горизонта.

Какая сталь подходит для каркаса

Для большинства секций используют Ст3пс или Ст3сп. Для повышенных нагрузок, низких температур может применяться 09Г2С. Марку подтверждают расчётом и указывают в спецификации.

Как защитить металл от коррозии

Распространённые варианты — грунт с эмалью, порошковая окраска, горячее цинкование. Для окрашенной конструкции общая толщина слоя часто составляет 100–180 мкм, для порошкового покрытия — 60–100 мкм.

Можно ли повторно использовать секции

Можно, если рама не имеет сильного прогиба, сварные швы не разрушены, крепёж сохраняет работоспособность. Перед повторной установкой повреждённые участки покрытия очищают и окрашивают.

Преимущества наших ограждений строительной площадки

Ограждения инвентарные строительные нашего производства отличаются рядом важных характеристик:

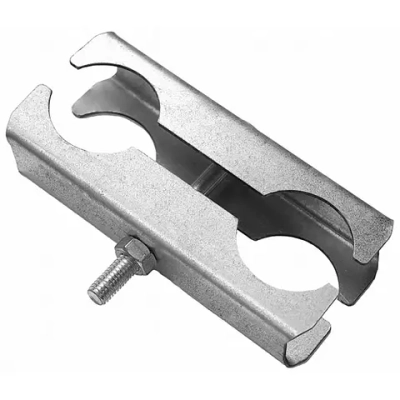

• Быстрый монтаж – секции соединяются безболтовым способом при помощи зацепов
• Мобильность – переносное ограждение для стройки легко демонтируется и устанавливается на новом месте
• Долговечность – устойчивость к коррозии и механическим повреждениям
• Универсальность – подходит для любых типов объектов
• Эстетичность – возможность окраски в любой цвет по палитре RAL

Мы предлагаем ограждения строительного участка ИСО в стандартных размерах: ширина от 1200 до 2000 мм, высота от 2000 до 2500 мм. Также выполняем изготовление конструкций по индивидуальным параметрам заказчика.

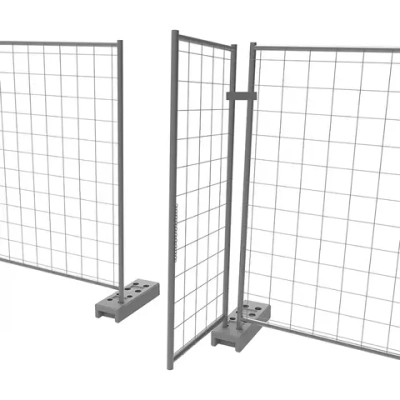

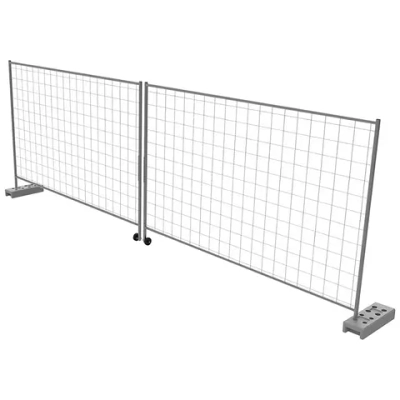

Защитное ограждение можно дополнить сетчатыми воротами и калитками для организации удобного входа-выхода персонала. Все элементы выполнены в едином стиле и окрашиваются в выбранный цвет.
