Регистры отопления секционные

Секционный регистр отопления — сварной теплообменный прибор из нескольких параллельных гладких стальных труб, соединённых перемычками. Такая конструкция применяется в цехах, складах, гаражах, мастерских, котельных, тепловых пунктах, производственных корпусах, других технических помещениях. Главные преимущества — высокая механическая прочность, простая геометрия, возможность изготовить прибор заданной длины, подобрать число рядов под расчётную тепловую нагрузку.

В отличие от змеевика, секционная схема состоит из отдельных горизонтальных труб. Торцы закрываются заглушками, между соседними рядами устанавливаются соединительные патрубки. Подающий патрубок обычно располагают в верхней зоне, обратный — в нижней. Для длинного прибора часто применяют диагональное подключение, поскольку оно способствует более равномерному прогреву всех участков.

Конструкция секционного регистра

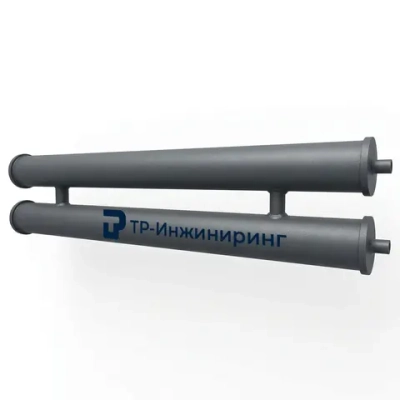

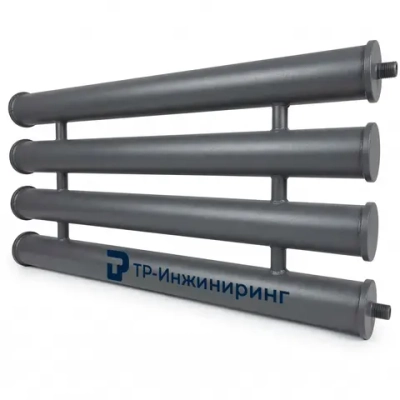

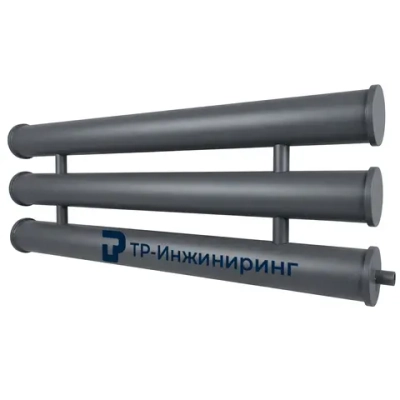

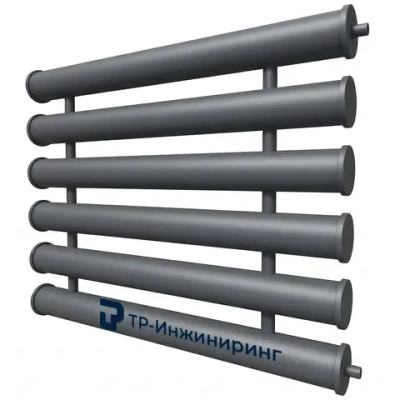

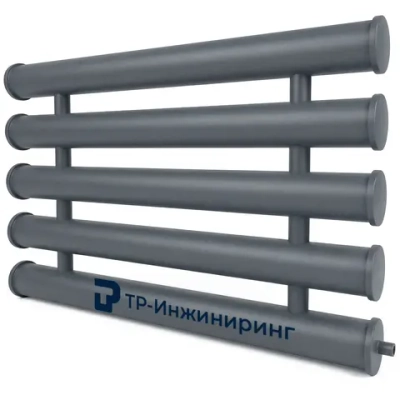

Базовая компоновка включает две, три, четыре, пять либо шесть горизонтальных труб. Для большинства промышленных помещений применяют 2–4 ряда. Увеличение числа секций позволяет получить большую теплоотдающую поверхность на ограниченной длине стены, однако нижние либо внутренние ряды работают в менее выгодных условиях естественной конвекции.

Типовая конструкция содержит основные трубы, межсекционные перемычки, торцевые заглушки, подающий патрубок, обратный патрубок, воздухоотводчик, сливной штуцер, кронштейны либо напольные опоры. При большой длине дополнительно предусматривают компенсацию температурного удлинения.

Приведённые размеры относятся к распространённой практике. Они не заменяют теплотехнический, гидравлический расчёт.

Стальные трубы

Для изготовления подходят прямошовные электросварные трубы по ГОСТ 10704-91 с техническими требованиями ГОСТ 10705-80. Для отдельных систем применяют водогазопроводный сортамент по ГОСТ 3262-75. При повышенных требованиях к давлению либо проектной документации используют бесшовные горячедеформированные трубы.

Распространённые наружные диаметры — 32, 40, 48, 57, 76, 89, 108, 133, 159 мм. В производственных зданиях особенно часто применяются 57–108 мм: такой диапазон даёт заметную поверхность теплообмена без чрезмерного объёма воды.

Марку стали выбирают по рабочей среде, температуре, давлению, способу сварки. Для обычных водяных систем подходят углеродистые конструкционные стали типа Ст3сп, Ст3пс, сталь 20 при соответствии трубного нормативного документа проекту.

Диаметр 57 мм

Труба Ø57 мм удобна для компактных многорядных приборов. При длине 2 м наружная поверхность одной секции составляет:

F = π × 0,057 × 2 ≈ 0,358 м².

Четыре ряда дают около 1,43 м² геометрической поверхности без торцов, перемычек. Такой прибор легче модели Ø108 мм, содержит существенно меньше теплоносителя.

Диаметр 76 мм

Ø76 мм используется в мастерских, гаражах, складах, небольших производственных помещениях. Один участок длиной 2 м имеет поверхность около 0,478 м².

Четырёхрядная конструкция той же длины получает примерно 1,91 м² наружной поверхности до введения поправок на взаимное влияние рядов.

Диаметр 89 мм

Труба Ø89 мм — промежуточный вариант между компактным Ø76, более массивным Ø108. Один двухметровый участок имеет около 0,559 м² поверхности.

Размер подходит для приборов средней мощности, где доступна ограниченная длина стены, но нет необходимости переходить на большой внутренний объём Ø133–159 мм.

Диаметр 108 мм

Ø108 мм широко используется для промышленных регистров. При длине 2 м площадь одной трубы:

F = π × 0,108 × 2 ≈ 0,679 м².

Четыре горизонтальных ряда дают около 2,71 м² поверхности. При среднем температурном напоре 60 К, предварительном коэффициенте теплопередачи 10 Вт/(м²·К) геометрическая оценка составляет:

Q = 10 × 2,71 × 60 ≈ 1626 Вт.

Это значение ещё не учитывает ухудшение теплообмена внутренних рядов, реальную температуру воды по длине, расположение возле стены, окраску, естественную циркуляцию воздуха.

Почему слишком большой диаметр не всегда выгоден

При увеличении наружного диаметра поверхность одного метра растёт пропорционально D. Внутренний объём растёт приблизительно пропорционально квадрату внутреннего размера.

Поэтому переход с Ø76 на Ø159 мм резко увеличивает массу воды, тепловую инерцию, нагрузку на крепления. Теплоотдача при этом не увеличивается во столько же раз.

Для помещения с быстрым регулированием температуры обычно выгоднее несколько труб умеренного диаметра, чем очень массивная конструкция с большим объёмом теплоносителя.

Расстояние между секциями

Трубы не следует размещать вплотную. Воздуху нужен свободный проход между нагретыми поверхностями.

В практических проектах часто оставляют просвет порядка 50 мм либо больше между наружными поверхностями. Для Ø108 мм межосевое расстояние тогда получается около 158 мм.

Если уменьшить просвет до 10–20 мм, соседние поверхности начинают сильнее нагревать друг друга, а естественная конвекция ухудшается. Геометрическая площадь остаётся прежней, полезная теплоотдача снижается.

Перемычки

Соседние секции соединяются патрубками. Их сечение должно обеспечивать требуемый расход теплоносителя без чрезмерной скорости, большого местного сопротивления.

На небольших регистрах встречаются перемычки порядка 25–40 мм, на крупных — 40–50 мм либо больше. Окончательный диаметр назначается гидравлическим расчётом.

Перемычки размещают так, чтобы теплоноситель проходил через все секции. Ошибка в компоновке способна создать застойный участок, где труба прогревается только частично.

Подача теплоносителя

Для многорядной конструкции выгодна схема, при которой горячая вода поступает в верхнюю часть прибора, охлаждённая выходит снизу.

При длине 3–6 м целесообразно рассматривать диагональную схему: подача с одной стороны сверху, обратный патрубок с противоположной стороны снизу.

Одностороннее подключение проще, но длинный прибор может прогреваться менее равномерно. Точный результат зависит от расхода, размеров перемычек, гидравлического сопротивления.

Воздухоотводчик

В верхней точке предусматривается устройство для удаления воздуха. Это может быть автоматический воздухоотводчик либо ручной клапан в зависимости от проекта.

Воздушная пробка блокирует часть проходного сечения, снижает циркуляцию, оставляет верхний участок холодным.

Положение прибора при монтаже должно обеспечивать движение воздуха к точке выпуска. Локальные карманы в верхней части нежелательны.

Слив

В нижней точке может устанавливаться сливной штуцер. Он необходим, если конструкцию требуется опорожнять при ремонте, сезонной консервации либо промывке.

Для длинного прибора иногда задают небольшой монтажный уклон в сторону сливного узла. Значение определяют проектом; чрезмерный уклон заметен визуально, не даёт преимуществ при нормальной циркуляции.

Расчёт теплоотдачи

Для предварительной оценки гладкой трубы применяется:

Q = K × F × ΔT

где Q — тепловой поток, Вт; K — коэффициент теплопередачи от наружной поверхности в помещение; F — площадь, м²; ΔT — средний температурный напор, К.

Для первичной оценки естественной конвекции у гладкой стальной поверхности часто рассматривают K порядка 8–12 Вт/(м²·К). Точное значение зависит от температуры, ориентации, окраски, скорости воздуха, расположения прибора.

Средняя температура воды:

tср = (tподачи + tобратки) / 2.

Температурный напор:

ΔT = tср - tвоздуха.

При графике 90/70 °C, помещении 20 °C:

tср = 80 °C;
ΔT = 60 К.

При графике 70/50 °C:

tср = 60 °C;
ΔT = 40 К.

При одинаковом приборе снижение температурного напора с 60 до 40 К уменьшает предварительную тепловую мощность примерно на треть, если остальные условия считать постоянными.

Взаимное влияние рядов

Четырёхсекционный регистр нельзя рассчитывать простым умножением теплоотдачи верхней трубы на четыре без поправки.

Нижние либо внутренние трубы получают воздух, уже нагретый соседними поверхностями. Возникает взаимное экранирование теплового излучения.

Чем больше число рядов, меньше расстояние между ними, тем заметнее отличие от простой геометрической суммы.

Для точного подбора используется теплотехническая модель конкретной конструкции. Предварительный расчёт должен оставлять запас на эти потери, а не завышать паспортную мощность.

Объём воды

Внутренний объём одного участка:

V = 0,0007854 × d² × L

где d — внутренний диаметр в мм, L — длина в метрах, V — литры.

Для трубы 108×4 мм внутренний диаметр приблизительно равен 100 мм.

При длине 2 м:

V = 0,0007854 × 100² × 2 ≈ 15,7 л.

Четыре секции содержат около 62,8 л без учёта перемычек.

Для 159×5 мм внутренний диаметр около 149 мм. Двухметровая секция содержит уже примерно 34,9 л. Четыре ряда — около 140 л.

Масса труб

Теоретическая масса одного метра круглой стальной трубы:

m = 0,02466 × S × (D - S),

где D — наружный диаметр, мм; S — стенка, мм.

Для 108×4 мм:

m ≈ 0,02466 × 4 × 104 ≈ 10,26 кг/м.

Четыре двухметровые секции весят около 82 кг только по основным трубам.

После добавления заглушек, перемычек, патрубков, опор масса возрастает. Заполнение 63 л воды добавит ещё примерно 63 кг. Полностью заполненный прибор может весить около 150 кг.

Крепление

Настенное исполнение устанавливают на стальные кронштейны, закреплённые в несущем основании. Для тяжёлых моделей рациональны напольные опоры.

Крепёж рассчитывают по полной массе с водой, а не по пустой конструкции.

Стена из лёгких блоков требует специального узла. Крепить регистр массой 100–200 кг только в слабый отделочный слой недопустимо.

Для длинного корпуса важно также учитывать тепловое расширение.

Температурное удлинение

Для углеродистой стали коэффициент линейного расширения можно предварительно принять около 12×10⁻⁶ 1/К.

Для регистра длиной 5 м при нагреве на 60 °C:

ΔL = 5 × 12×10⁻⁶ × 60 ≈ 3,6 мм.

При длине 6 м, нагреве на 70 °C получается около 5 мм.

Если обе стороны жёстко зафиксировать без возможности перемещения, в трубах, креплениях появляются дополнительные напряжения.

Толщина стенки

Стенку нельзя выбирать только ради большей массы либо «запаса прочности».

Для Ø57–108 мм часто применяются значения около 3–4,5 мм. Для Ø133–159 мм встречаются 4–6 мм.

Фактический размер назначается по нормативному сортаменту трубы, рабочему давлению, температуре, коррозионному запасу, требованиям к сварке.

Удвоение стенки почти не увеличивает наружную площадь, поэтому заметного роста теплоотдачи не происходит.

Рабочее давление

Допустимое давление определяется не только основной трубой. Ограничивающим элементом может стать плоская заглушка, сварной шов, резьбовой штуцер, соединительная перемычка.

Поэтому у прибора нельзя назначать рабочее давление только по паспорту исходной трубы.

После изготовления требуется испытание по параметрам проектной системы. Проверку выполняют до нанесения окончательного декоративного покрытия, чтобы дефект сварки был доступен для осмотра.

Торцевые заглушки

Торец секции закрывают круглой либо фигурной стальной заглушкой.

Плоская пластина под внутренним давлением работает иначе, чем цилиндрическая стенка трубы. Её размер назначают расчётом либо принятой конструкторской документацией.

Слишком тонкая заглушка может заметно выгибаться даже тогда, когда основная труба имеет большой запас прочности.

Шов по периметру выполняют непрерывным.

Изготовление

Производство начинают с раскроя труб по длине. Торцы выравнивают, подготавливают отверстия для перемычек, собирают секции в кондукторе.

Сварку ведут в последовательности, уменьшающей коробление. При одностороннем интенсивном нагреве длинная труба может уйти дугой.

После сборки проверяют параллельность секций, расстояние между осями, положение патрубков, герметичность швов.

Заключительные операции — очистка, испытание, подготовка поверхности, окраска.

Сварные соединения

Для углеродистой стали применяют дуговые процессы, подходящие для марки трубы, стенки.

Критичны соединения перемычек с основной трубой, торцевые швы, патрубки.

Не допускаются трещины, прожоги, значительный непровар. Подрез около перемычки уменьшает рабочее сечение основной трубы, создаёт концентратор напряжений.

После ремонта шва участок проверяют повторно.

Покрытие

Снаружи поверхность очищают от окалины, ржавчины, сварочных брызг. Далее применяют грунт, эмаль, рассчитанную на температуру отопительного прибора.

Для обычной водяной системы достаточно покрытия с рабочей температурой выше максимально возможной температуры поверхности с технологическим запасом. Часто выбирают материалы, рассчитанные примерно на 120–150 °C.

Очень толстый декоративный слой ухудшает теплоотдачу незначительно при обычной окраске, однако многократное нанесение старых покрытий со временем становится нежелательным.

Внутренняя коррозия

Главный фактор для углеродистой стали — кислород, поступающий с подпиточной водой.

В закрытой системе после удаления растворённого кислорода скорость коррозии обычно снижается. Частая подпитка свежей водой вновь приносит кислород, соли.

Поэтому потеря теплоносителя через утечки вредна не только расходом воды. Она ускоряет внутреннюю коррозию труб, швов.

При проектировании учитывают химический режим системы.

Где устанавливают

Секционные регистры особенно подходят для помещений с большой площадью, высокими потолками, повышенным риском механических повреждений обычного радиатора.

Типичные объекты — производственные цехи, склады, ремонтные мастерские, гаражи, котельные, тепловые пункты, технические подвалы, ангары.

Гладкую поверхность легче очищать от производственной пыли, чем развитое оребрение.

Размещение возле стены

При слишком маленьком зазоре между трубой, стеной ухудшается движение воздуха.

Для приборов большого диаметра нужен свободный доступ конвективного потока снизу, сверху.

Закрывать конструкцию сплошным декоративным коробом без рассчитанных воздушных отверстий нерационально: мощность заметно снижается.

На промышленном объекте открытая установка обычно эффективнее.

Секционный регистр или радиатор

Панельный радиатор имеет большую удельную теплоотдачу на единицу занимаемой стены за счёт развитой поверхности, конвективных каналов.

Секционная гладкотрубная конструкция тяжелее, содержит больше воды, медленнее реагирует на термостатическое регулирование.

Её преимущества проявляются в другом: механическая прочность, простая очистка, нестандартная длина, возможность изготовления из промышленного трубного сортамента.

Для квартиры без специальных условий такой прибор редко является самым компактным решением. Для цеха либо мастерской он может быть практичным.

Секционный регистр или змеевик

В секционной конструкции теплоноситель распределяется между параллельными рядами через перемычки. Змеевик создаёт последовательный путь по всей длине.

Секционная схема позволяет разместить больше теплоотдающей поверхности в ограниченной зоне стены, обычно имеет меньше крупных разворотов.

Змеевиковое исполнение проще по гидравлической логике, однако каждый поворот создаёт дополнительное сопротивление.

Выбор зависит от длины, расхода, требуемой мощности, компоновки помещения.

Пример подбора

Допустим, помещению требуется ориентировочно 5 кВт тепла. Доступная длина стены — 4 м. Температурный график 90/70 °C, воздух 20 °C.

Берём Ø108 мм.

Площадь одной секции:

F = 3,1416 × 0,108 × 4 ≈ 1,357 м².

Для четырёх рядов геометрическая площадь:

Fобщ ≈ 5,43 м².

При предварительном K = 10 Вт/(м²·К), ΔT = 60 К:

Qгеом ≈ 10 × 5,43 × 60 ≈ 3,26 кВт.

Даже до уточняющих поправок видно, что четырёхрядного регистра Ø108×4000 мм недостаточно для нагрузки 5 кВт при принятом коэффициенте.

Нужно увеличить длину, диаметр, число приборов либо применить поверхность с более высокой удельной теплоотдачей.

Такой расчёт полезен тем, что не позволяет выбирать конструкцию только по внешнему размеру.

Что указать в заказе

Для изготовления задают тип прибора, диаметр основных труб, стенку, длину, число секций, межосевое расстояние, схему перемычек, положение подачи, обратки, воздухоотводчика, слива.

Также указывают рабочую среду, температуру, давление, материал, способ крепления, покрытие.

Пример технического обозначения:

Регистр секционный, 4 ряда, труба 108×4 мм, длина секции 3000 мм, межосевое расстояние 160 мм, подача сверху слева, обратка снизу справа, напольное исполнение.

Такой набор данных намного информативнее формулировки «регистр 108 мм на четыре трубы».

FAQ

Что такое секционный регистр отопления

Это сварной прибор из нескольких параллельных гладких труб, соединённых перемычками. Внутри циркулирует теплоноситель, наружная поверхность передаёт тепло помещению.

Сколько секций делать

На практике часто используют 2–4 ряда, при необходимости — до 5–6. Оптимальное число определяется тепловой нагрузкой, доступной высотой, расстоянием между трубами.

Какой диаметр выбрать

Распространены 57, 76, 89, 108 мм. Для крупных промышленных систем применяют 133, 159 мм. Больший диаметр не всегда означает более эффективную конструкцию.

Какое расстояние оставлять между трубами

Практически часто принимают свободный просвет около 50 мм либо больше. Точный размер определяется компоновкой, расчётом теплообмена.

Сколько воды в четырёх секциях 108×4 длиной 2 м

Около 63 л без учёта перемычек.

Сколько весит такой прибор

Основные трубы весят примерно 82 кг. С водой, заглушками, перемычками, опорами общая масса может приблизиться к 150 кг.

Как рассчитать мощность

Для предварительной оценки применяют Q = K × F × ΔT. Площадь цилиндрической трубы рассчитывается как F = πDL. Для многорядной конструкции требуется учитывать взаимное влияние секций.

Где лучше располагать подачу

Для длинного прибора часто используют подачу сверху с одной стороны, обратку снизу с противоположной. Это помогает равномернее прогревать конструкцию.

Нужен ли воздухоотводчик

Да. Его располагают в верхней точке, где может накапливаться воздух.

Нужен ли сливной штуцер

Он полезен при необходимости полного опорожнения прибора, промывки либо ремонта. Располагается в нижней точке.

Какие трубы подходят

Применяют электросварные, водогазопроводные, бесшовные трубы согласно проекту. Выбор зависит от давления, температуры, требуемого диаметра.

Можно ли использовать секционный регистр в системе с паром

Можно только при соответствующем проектировании. Для пара отдельно рассчитываются давление, температура, конденсатоотвод, арматура, сварные соединения.

Почему нижние секции отдают меньше тепла

Воздух возле них уже частично прогрет соседними трубами, поверхности взаимно экранируют тепловое излучение. Поэтому простое умножение мощности одной секции на число рядов завышает результат.

Что важнее при заказе

Нужно знать расчётную мощность, температурный график, давление, диаметр трубы, число рядов, длину, схему подключения, способ крепления. Только после этого можно корректно определить конструкцию.
