Оголовки для свай

Надежные оголовки для свай представляют собой важнейший переходный стальной узел, монтируемый поверх срезанного трубчатого ствола. Базовая конструкция включает плоскую опорную пластину, направляющий стакан (муфту), усиливающие косынки. Главная задача, которую решают данные свайные оголовки, заключается в восприятиивеса вышестоящего строения с последующей равномерной передачей статических нагрузок внутрь фундамента.

Характеристики стальных элементов

Производство монтажных площадок выполняют из нового листового металлопроката согласно регламентам ГОСТ 19903-2015. Применять тонкий профиль, металл бывший ранее в употреблении категорически запрещено нормативной документацией. Выбирая надежный материал под возведение обвязки, инженеры заказывают основы длясвай строго заводского изготовления.

Для выпуска продукции применяются конструкционные стали марок Ст3сп (ГОСТ 380-2005), 09Г2С (ГОСТ 19281-2014). Низколегированный сплав 09Г2С предотвращает деформацию пластины, когда опоры для сваи воспринимает вес тяжелого ростверка.

Основные размерные параметры изделий:

• Сечение опорной площадки: 150х150, 200х200, 250х250 либо 300х300 мм.

• Толщина опорного листа: от 4.0 мм до 8.0 мм.

• Внутренний диаметр направляющего стакана: 57, 76, 89, 108 либо 133 мм.

• Толщина усиливающих косынок: 4.0–6.0 мм (устанавливаются по 4 штуки).

Каждый качественнаястальнаяопоракомплектуется технологическими отверстиями под крепеж деревянного бруса мощными сантехническими глухарями.

Механика распределения нагрузок

Проектирование фундаментных систем строго регламентируется сводом правил СП 24.13330.2021. Несущая способность узла определяется толщиной площадки плюс качеством приварки косынок. Грамотно смонтированные оголовки для винтовых опоробязаны гарантировать стабильность постройки против ветровых, снеговых, эксплуатационных нагрузок.

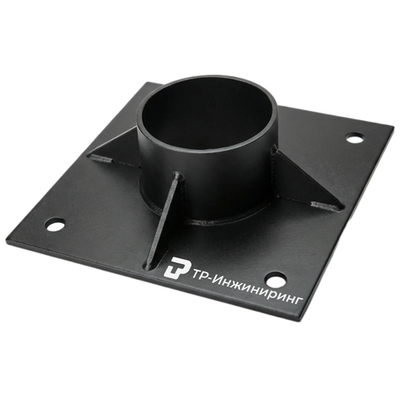

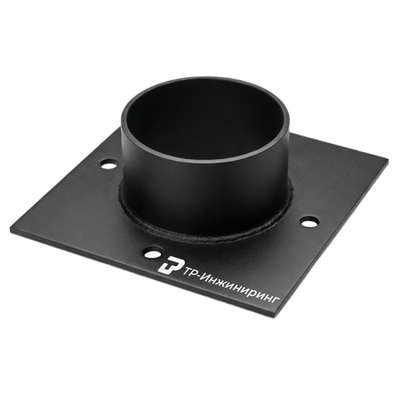

Площадь контакта напрямую определяет распределение давления. Если смонтировать оголовок 250х250, деревянный брус обвязки ложится всей плоскостью, исключая сминание волокон древесины. Опираясь на широкие стальные пластины, деревянный ростверк сохраняет строгую геометрию десятилетиями.

Нормативные требования антикоррозийной защиты

Постоянное воздействие атмосферной влаги требует сплошного изоляционного покрытия. Перед нанесением составов поверхность обязательно обрабатывают пескоструйным методом до степени Sa 2.5 по международному стандарту ISO 8501-1. Произведенные по ГОСТопорыпокрываются двухкомпонентными эпоксидными либо полиуретановыми эмалями (ГОСТ 9.401-2018).

Альтернативным высокоэффективным методом признано горячее цинкование по ГОСТ 9.307-89. Толщина цинкового слоя достигает 80–120 мкм, обеспечивая мощный барьерный электрохимический заслон. Чтобы исключить ржавление стыков, строительные компании покупаютоголовки для опор в Тюмени напрямую у завода, получая официальную гарантию на лакокрасочное покрытие.

Область применения металлоконструкций

Универсальность монтажа делает данные элементы идеальным решением под частное малоэтажное строительство. Подрядчики активно закупают стальные насадки на опоры под возведение объектов нормального уровня ответственности.

Сферы внедрения:

• Деревянное зодчество: каркасно-щитовые дома, строения из профилированного бруса, бревенчатые бани.

• Ландшафтная архитектура: просторные террасы, беседки, капитальные навесы.

• Модульные здания: бытовки, складские павильоны, гаражи.

• Инженерные системы: основания под генераторы, технологические эстакады.

При покупке опорныхплощадокдля свайу нас,заказчик получает монолитную прочность узлов опирания бруса.

Операционный регламент монтажа металлоизделий

Монтажные работы осуществляют вручную после завершения выравнивания свайного поля. Установить оголовок на сваювозможносилами одного сварщика-монтажника.

Последовательность технологических этапов:

1. Нивелирование труб лазерным уровнем. Предельное линейное отклонение горизонта составляет до 5 мм.

2. Обрезка хвостовиков болгаркой либо плазморезом по единой заданной отметке.

3. Зачистка кромок трубы от заусенцев, удаление остатков заводской краски возле зоны сварки.

4. Надевание стакана. Свайный оголовок должен садиться плотно, без чрезмерного люфта.

5. Приваривание юбки стакана к стволу сплошным кольцевым швом.

6. Очистка шва от шлака, обработка стыка антикоррозийной битумной мастикой.

Соблюдая данный регламент, строители фиксируют оголовки для свай максимально надежно.

Протокол входного контроля качества продукции

Приемка стальных деталей на строительной площадке включает обязательную проверку сопроводительных документов плюс точные инструментальные замеры. Каждая товарная партия, содержащая оголовки для стальных свай, снабжается техническим паспортом. Документ содержит параметры плавки металла.

Визуально-измерительный контроль (ВИК) оценивает катет сварного шва около соединения косынок со стаканом. Сварка должна производиться полуавтоматическим методом согласно стандарту 14771-76. Любые подрезы, поры, шлаковые включения неизбежно вызывают отрыв пластины под воздействием веса дома. Инженеры технадзора инструментально подтверждают: привезенные оголовки для свайсоответствуют жестким проектным нагрузкам.
