Ограждения крыш

Ограждения крыш - металлические защитные конструкции по периметру кровли, возле выходов, технологических площадок, перепадов высоты. Они ограничивают зону возможного падения человека, формируют безопасный маршрут для обслуживания оборудования, используются при пожарно-техническом доступе на кровлю.

Для таких систем важно сразу определить назначение. Ограждение неэксплуатируемой кровли, перильная система эксплуатируемой крыши, конструкция возле пожарной лестницы могут иметь разную нормативную высоту, заполнение, расчётную нагрузку. Поэтому одинаковая секция не должна без проверки применяться на жилом доме, промышленном корпусе, торговом объекте.

Нормативная база

С 1 января 2026 года для стальных, алюминиевых ограждений лестниц, площадок, балконов, крыш действует ГОСТ 25772-2025. Он заменил ГОСТ 25772-2021. Нагрузки назначают с учётом СП 20.13330, конструкцию кровли - СП 17.13330, требования конкретного здания - профильных сводов правил.

Если ограждения крыш входят в систему наружного пожарного доступа, дополнительно применяют ГОСТ Р 53254-2009. Для такого кровельного ограждения стандарт устанавливает высоту 600 мм. При наличии парапета металлическая часть может дополнять его до требуемой общей отметки.

Эксплуатируемая кровля рассматривается иначе. Если по ней регулярно перемещаются люди, размещены террасы, площадки отдыха либо оборудование с постоянным обслуживанием, высоту перильной системы назначают как для доступной человеку площадки по нормам конкретного объекта. Принимать 600 мм только потому, что конструкция стоит на крыше, нельзя.

Основные исполнения

Ограждения крыш проектируют непрерывными на участках, где существует риск падения. Разрывы допускаются только там, где они предусмотрены функциональной схемой - например, около выхода на лестницу либо технологического прохода.

Высота

Для пожарного кровельного ограждения базовая высота составляет 600 мм. Если парапет имеет высоту 300 мм, металлическая секция должна обеспечить оставшиеся 300 мм до нормативной отметки, если проект использует такую схему.

Для эксплуатируемой крыши значение 600 мм обычно недостаточно. Здесь проектировщик учитывает назначение здания, доступ детей, интенсивность движения, наличие мест массового пребывания. В проектах жилых, общественных объектов часто применяют ограждения порядка 1,1-1,2 м, однако конкретное значение должно следовать профильному СП.

Высоту измеряют от поверхности, по которой фактически перемещается человек. Если поверх кровли предусмотрены настил, плитка на опорах либо технологическая площадка, отсчёт нельзя вести от скрытого основания ниже готового покрытия.

Конструкция

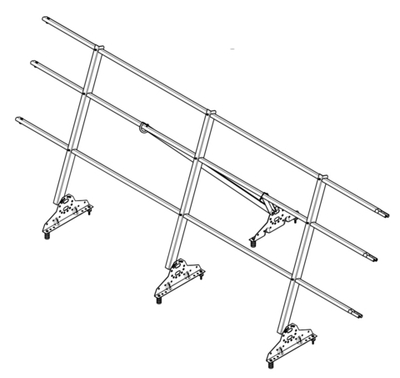

Типовая система состоит из вертикальных стоек, верхнего поручня, промежуточных поперечин, опорных пластин. На эксплуатируемой крыше дополнительно может применяться частое вертикальное заполнение, сетчатая панель, нижний борт.

Шаг стоек является расчётным. На практике для сварных стальных секций часто встречается 0,8-1,5 м, но использовать это значение как универсальный норматив нельзя. Чем больше пролёт, тем выше изгибающий момент в поручне, нагрузка на сварные швы, опорную пластину.

Для стоек применяют профильную трубу 40×40×2, 50×50×2, 60×40×2 мм либо другие сечения по расчёту. Поручень выполняют из круглой трубы Ø32-42 мм, профильной трубы 40×20, 40×40 мм. Эти размеры являются типовыми производственными решениями, а не обязательным рядом ГОСТ.

Материалы

Для обычной атмосферной эксплуатации применяют Ст3сп, Ст3пс либо стали близкого класса. В холодных климатических районах, при повышенной нагрузке используют 09Г2С, если это предусмотрено расчётом.

Для агрессивной среды подходят коррозионно-стойкие марки, например 08Х18Н10, 12Х18Н10Т. Такое решение актуально возле химических производств, в среде с постоянной влажностью, на объектах с повышенными требованиями к ресурсу покрытия.

Нержавеющая сталь не устраняет требования к прочности анкеров. Разрушение узла крепления возможно раньше потери прочности самой стойки.

Нагрузки

Для обычного перильного ограждения расчётную горизонтальную нагрузку назначают по СП 20.13330 с учётом назначения здания, зоны установки. Значение нельзя подменять одной цифрой для всех крыш.

Для кровельного ограждения, которое испытывается по ГОСТ Р 53254-2009, применяется контрольная горизонтальная нагрузка 0,54 кН. Её удерживают 2 минуты. После снятия не допускаются остаточная деформация, нарушение целостности конструкции.

Это испытательная величина пожарного стандарта. Она не отменяет расчёт несущей способности эксплуатируемой крыши по нагрузкам, установленным для конкретного объекта.

Крепление к кровле

Узел фиксации определяет надёжность всей системы. Стойку нельзя крепить только к профнастилу, мембране либо тонкому наружному листу сэндвич-панели, если эти элементы не рассчитаны как несущие.

Опорную пластину соединяют с железобетонной плитой, стальной балкой, закладным элементом, другой расчётной подконструкцией. Для бетона применяют механические либо химические анкеры с параметрами по проекту. Для металлокаркаса используют болтовое либо сварное соединение.

Особого внимания требует герметизация прохода через кровельный ковёр. Нарушение мембраны около стойки может привести к протечке задолго до появления дефекта металлоконструкции.

Парапет

Парапет может выполнять часть функции защитного барьера. В этом случае высота металлической секции определяется с учётом его фактической высоты от готовой поверхности кровли.

Например, при нормативной общей отметке 600 мм парапет 450 мм требует металлического добора не менее 150 мм. Если проектная высота перильной системы составляет 1200 мм, тот же парапет оставляет 750 мм до верхней отметки.

Перед монтажом парапет проверяют по прочности. Крепить стойку к тонкому декоративному колпаку вместо несущей части недопустимо.

Защита от коррозии

Для наружной углеродистой стали применяют горячее цинкование, лакокрасочную систему либо комбинированное покрытие. Наиболее устойчивым решением для открытой крыши часто становится горячее цинкование с последующей окраской, когда требуется декоративный цвет.

После сварки металл очищают от окалины, брызг, острых выступов. Замкнутые профили, отправляемые на горячее цинкование, предусматривают с технологическими отверстиями для выхода воздуха, расплава.

Особенно тщательно защищают нижнюю часть стойки, сварной шов около опорной пластины. В этой зоне задерживается вода, снег, дорожные реагенты при обслуживании кровли.

Производство секций

Изготовление начинается с рабочих чертежей. По ним режут профиль, формируют стойки, сваривают рамки, сверлят отверстия в опорных пластинах, выполняют зачистку швов.

При серийном производстве секции удобно изготавливать длиной 1-3 м с последующей стыковкой на объекте. Участки вокруг вентиляционных шахт, фонарей, трубопроводов выполняют по фактической геометрии.

После сварки проверяют диагонали секции, прямолинейность поручня, расположение монтажных отверстий. Ошибка даже 5-10 мм по нескольким стойкам может привести к накоплению несовпадения на длинном фасаде.

Сварные соединения

Швы должны соответствовать проектной категории соединения. Не допускаются трещины, прожоги, выраженный непровар.

Для тонкостенной профильной трубы 2 мм особенно важен режим сварки. Избыточный ток прожигает стенку, слабый режим формирует недостаточное проплавление.

После изготовления острые кромки удаляют. На доступной человеку кровле заусенец около поручня представляет самостоятельный риск травмы.

Эксплуатируемая кровля

Ограждения крыш с постоянным доступом людей проектируют как полноценную перильную систему. Здесь учитывают возможность опирания человека на поручень, локальное скопление людей, наличие детей.

Заполнение выбирают так, чтобы исключить опасные крупные проёмы. На общественных объектах часто используют вертикальные стойки, сетчатые панели либо стекло в металлической раме по отдельному расчёту.

Для обслуживаемой технической зоны требования могут отличаться. Маршрут персонала задаётся проектом, доступ посторонних ограничивается.

Неэксплуатируемая кровля

Неэксплуатируемая крыша не означает полного отсутствия людей. На неё выходят для осмотра вентиляции, очистки водостоков, ремонта покрытия, обслуживания антенн.

Поэтому там, где норматив требует защиту, ограждение сохраняет рабочее назначение даже при редком доступе. Конструкция должна оставаться прочной после зимних циклов, обледенения, обслуживания.

Для таких систем особенно рациональны простые сварные секции из оцинкованной стали.

Испытания

Если система относится к кровельным ограждениям по ГОСТ Р 53254-2009, прочность проверяют при вводе объекта, затем периодически не реже одного раза в пять лет. Целостность визуально обследуют ежегодно.

При испытании нагрузку прикладывают в контрольных точках по периметру. Деформация после снятия усилия не должна сохраняться.

Для обычной перильной системы порядок приёмки определяется проектом, ГОСТ 25772-2025, требованиями строительного контроля.

Что проверяют при эксплуатации

Наиболее критичные зоны - основание стойки, сварные швы, анкеры, стыки секций. Коррозия поручня обычно заметна сразу, тогда как разрушение крепления может долго оставаться скрытым.

После зимы проверяют отсутствие наклона стоек, трещин покрытия, люфта, повреждений кровельной герметизации. Если стойка качается от ручного усилия, эксплуатацию участка необходимо ограничить до обследования узла.

При замене отдельной секции новая конструкция должна соответствовать исходному проекту по геометрии, материалу, способу крепления.

Как выбрать ограждения крыш

Для неэксплуатируемой кровли сначала определяют, требуется ли система по пожарным, строительным нормам. После этого выбирают высоту, схему с парапетом либо без него, материал, способ фиксации.

Для эксплуатируемой крыши исходными параметрами становятся назначение площадки, высота здания, интенсивность доступа, категория пользователей. Ограждение рассчитывают как перильную конструкцию, а не просто как пожарный барьер высотой 600 мм.

В агрессивной атмосфере рационально предусмотреть горячее цинкование либо нержавеющую сталь. При сложной кровле лучше использовать секционную систему с индивидуальными доборными элементами по месту.

FAQ

Какой ГОСТ действует на ограждения крыш

С 1 января 2026 года действует ГОСТ 25772-2025 для металлических ограждений лестниц, площадок, балконов, крыш. Для кровельных ограждений, относящихся к наружным пожарным системам, применяется ГОСТ Р 53254-2009.

Какая высота нужна для крыши

Для кровельного ограждения по ГОСТ Р 53254-2009 - 600 мм. Для эксплуатируемой крыши высота определяется нормами для доступной человеку площадки, обычно она выше.

Можно ли учитывать парапет

Да. Если парапет является частью защитной конструкции, его фактическую высоту учитывают при определении металлического добора.

Какой металл используют

Наиболее распространены Ст3сп/пс, 09Г2С. Для агрессивной среды применяют оцинкованную либо коррозионно-стойкую сталь.

Какой шаг стоек делать

Универсального значения нет. В производственных системах часто встречается 0,8-1,5 м, но окончательный шаг определяется расчётом нагрузки, сечением поручня, типом крепления.

Можно ли закрепить стойку прямо на профнастил

Только если такой узел специально рассчитан. Обычно нагрузку передают на несущую балку, плиту либо закладной элемент, а не на тонкий кровельный лист.

Как проверяют пожарное кровельное ограждение

Используется горизонтальная испытательная нагрузка 0,54 кН с выдержкой 2 минуты. После снятия усилия не должно оставаться повреждений либо остаточной деформации.

Как часто проводят испытания

Для системы по ГОСТ Р 53254-2009 - при приёмке, затем не реже одного раза в пять лет. Визуальный контроль целостности выполняют ежегодно.

Что лучше для улицы - окраска или цинкование

Для длительной открытой эксплуатации горячее цинкование обычно устойчивее простой окраски. При повышенных требованиях применяют комбинированную систему: цинковое покрытие плюс наружный декоративный слой.

Чем ограждение эксплуатируемой крыши отличается от пожарного

Эксплуатируемая кровля рассчитана на регулярное пребывание людей, поэтому высота, заполнение, нагрузка назначаются как для перильной системы. Пожарное кровельное ограждение высотой 600 мм решает другую задачу, не является универсальной заменой такого барьера.
