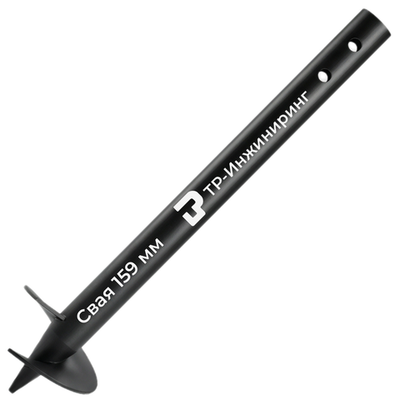

Винтовые сваи 159 мм

Стальная винтовая свая 159 мм представляет собой высоконагруженное цельносварное изделие, разработанное для обустройства глубоких фундаментов внутри сложных инженерно-геологических условий. Базовая конструкция включает толстостенный полый цилиндрический ствол, конический литой либо сварной наконечник, массивную спиральную лопасть. Главная функция лопастной части заключается во вдавливании элемента при погружении с последующей передачей экстремальных проектных нагрузок на несущие пласты грунта.

Производство несущего ствола выполняют из нового трубного проката согласно регламентам ГОСТ 10704-91 либо ГОСТ 8732-78. Применять лежалую трубу, металл бывший в употреблении категорически запрещено нормативной документацией. Выбирая надежный материал для ответственных промышленных объектов, инженеры заказывают сваи 159 заводского изготовления.

Основные конструктивные параметры изделий:

• Внешний диаметр несущего ствола: 159 мм.

• Толщина стенки трубы: 5.0 мм, 6.0 мм, 8.0 мм (определяется строгим проектным расчетом).

• Диаметр спиральной лопасти: 500 мм либо 550 мм.

• Толщина стального листа лопасти: от 6.0 до 8.0 мм.

• Конфигурация наконечника: усиленный многолопастной либо литой стальной.

Механика взаимодействия опоры с грунтовым основанием

Проектирование большегрузных фундаментных систем строго регламентируется сводом правил СП 24.13330.2021. Несущая способность рассчитывается как сумма сопротивления почвы под лопастью плюс сила трения вдоль боковой поверхности ствола. Грамотно смонтированные винтовые опоры обязаны гарантировать абсолютную пространственную стабильность здания против знакопеременных вертикальных, изгибающих, опрокидывающих нагрузок.

Расчетные показатели нагрузок на различных почвах

Глубина погружения подбирается ради преодоления нормативной отметки промерзания суглинков. Опираясь на стабильные геологические слои, ствол 159 мм полностью нивелирует силы морозного пучения. Анкерная лопасть прочно удерживает массивную конструкцию, исключая малейшую деформацию фундамента весной.

Нормативные требования к антикоррозийной защите

Длительная подземная эксплуатация металла требует сплошного высокопрочного изоляционного покрытия. Перед нанесением защитных составов поверхность обязательно обрабатывают пескоструйным методом до степени Sa 2.5 по стандарту ISO 8501-1. Качественные винтовые сваи покрываются двухкомпонентными эпоксидными либо полиуретановыми эмалями согласно ГОСТ 9.401-2018.

Альтернативным высокоэффективным методом признано горячее цинкование по ГОСТ 9.307-89. Толщина цинкового слоя достигает 80–150 мкм, обеспечивая мощный барьерный электрохимический заслон. Скорость коррозии стали без обработки составляет 0.03–0.05 мм ежегодно, однако защищенная свая диаметром 159 служит от 80 до 120 лет.

Область применения металлоконструкций

Высочайшая жесткость толстостенной трубы обеспечивает феноменальное сопротивление продольным сжимающим, поперечным срезающим усилиям. Крупные строительные компании активно закупают данные опорные элементы под возведение объектов повышенных классов ответственности, где стандартная опора 159 мм работает максимально эффективно.

Сферы внедрения:

• Промышленное строительство: быстровозводимые цеха, ангары из ЛСТК, логистические склады, трансформаторные подстанции.

• Инженерная инфраструктура: тяжелые опоры ЛЭП, вышки сотовой связи, шумозащитные экраны вдоль автомагистралей.

• Гидротехнические сооружения: массивные причальные комплексы, пирсы, пешеходные мосты, капитальные подпорные стены.

• Гражданское строительство: фундаменты многоэтажных модульных зданий, таунхаусов.

Для реализации сложнейших проектов применяются именно винтовые сваи 159 мм, гарантирующие долговечность узлов.

Операционный регламент погружения металлоизделий

Монтажные работы осуществляют исключительно механизированным способом посредством тяжелых самоходных гидравлических установок (ямобуров, экскаваторов). Ручное завинчивание полностью исключается: закрутить вручную сваю 159 без деформации хвостовика физически невозможно из-за колоссального сопротивления плотной почвы.

Последовательность технологических этапов

1. Разбивка осей свайного поля тахеометром. Предельное линейное отклонение составляет до 10 мм.

2. Лидерное бурение (строго не более 30% проектной глубины заложения). Диаметр скважины делают меньше размера трубы, сохраняя боковое трение при погружении ствола сечением 159 мм.

3. Завинчивание трубы с непрерывным аппаратным контролем вертикальности. Допускаемый наклон равен 1.5–2.0 градуса.

4. Нивелирование, обрезка технологических монтажных отверстий плазморезом по единому горизонту.

5. Бетонирование внутренней полости пескобетоном марки М300 ради полного вытеснения кислорода, предотвращения внутренней эндогенной коррозии.

6. Установка усиленных стальных оголовков сплошным кольцевым сварным швом.

После монтажа оголовков формируют мощную обвязку двутавром либо монтируют монолитный железобетонный ростверк, равномерно распределяющий вес огромного строения. Чтобы выгодно смонтировать сверхнадежный фундамент, генеральные подрядчики заказывают готовые винтовые опоры нужного сечения напрямую у заводов-изготовителей.

Протокол входного контроля качества продукции

Приемка тяжелых изделий на строительной площадке включает обязательную скрупулезную проверку сопроводительных документов плюс точные инструментальные замеры. Каждая товарная партия, содержащая винтовые сваи 159 мм, снабжается техническим паспортом с указанием параметров плавки углеродистой стали.

Визуально-измерительный контроль (ВИК) оценивает катет сварного шва около соединения лопасти со стволом. Сварка должна производиться полуавтоматическим методом согласно ГОСТ 14771-76. Любые подрезы, поры, шлаковые включения неизбежно вызывают отрыв лопастного уширения во время закручивания под воздействием пикового крутящего момента. Проверяя толщину стенок ультразвуковым толщиномером, инженеры технадзора подтверждают, что каждая винтовая свая полностью соответствует жестким проектным нагрузкам. Только прошедшие инструментальную верификацию сваи 159 допускаются к производству фундаментных работ.
