Регистры отопления змеевиковые

Змеевиковый регистр отопления — сварной теплообменный прибор, в котором теплоноситель проходит по последовательному трубному контуру. Горизонтальные участки соединяются разворотами на 180°, поэтому поток движется от входного патрубка к выходному без распределения между параллельными секциями. Такая схема применяется в цехах, складах, мастерских, гаражах, котельных, тепловых пунктах, ангарах, других технических помещениях.

Главное отличие от секционного исполнения — единый гидравлический путь. Это упрощает понимание направления потока, помогает получать последовательный прогрев всей длины, однако каждый разворот создаёт местное сопротивление. При большой длине, малом диаметре либо большом числе колен этот фактор приходится учитывать при подборе циркуляционного насоса.

Как устроен змеевиковый регистр

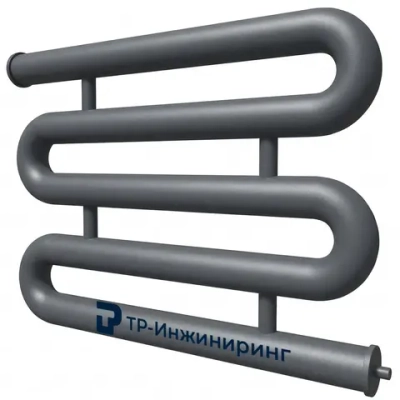

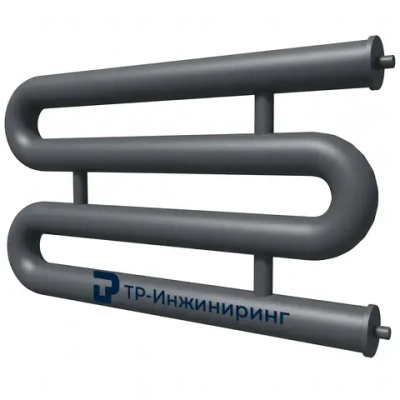

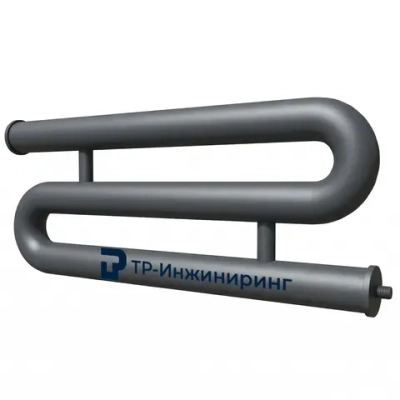

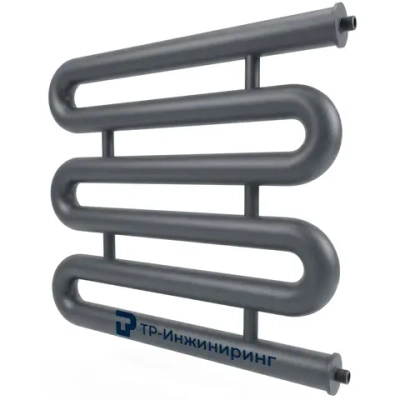

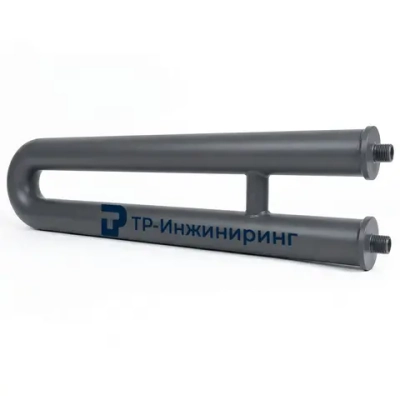

Базовая конструкция состоит из двух, трёх, четырёх либо большего числа горизонтальных труб. Концы соседних участков соединяются отводами или сварными U-образными переходами. Подача располагается в начале контура, обратный патрубок — в конце. Верхняя точка получает воздухоотводчик, нижняя — сливной штуцер при необходимости опорожнения.

Указанные диапазоны относятся к распространённой практике, а не к универсальному нормативному ряду готовых приборов. Конкретную геометрию назначают по тепловой нагрузке, давлению, температуре, доступному месту.

Какие трубы применяют

Для водяных систем используют электросварные прямошовные трубы по ГОСТ 10704-91 с техническими требованиями ГОСТ 10705-80. Для части отопительных систем подходит водогазопроводный сортамент по ГОСТ 3262-75. При повышенных требованиях к параметрам среды могут применяться бесшовные горячедеформированные трубы по ГОСТ 8732-2025 с техническими требованиями ГОСТ 8731-2025.

Наиболее распространены углеродистые стали Ст3сп, Ст3пс, сталь 20 в пределах требований конкретного трубного стандарта. Марку выбирают с учётом температуры теплоносителя, давления, способа сварки, коррозионного запаса.

Диаметр 57 мм

Труба Ø57 мм подходит для сравнительно компактного прибора. Наружная площадь одного прямого участка длиной 2 м:

F = π × 0,057 × 2 ≈ 0,358 м².

Четыре прямых хода дают около 1,43 м² поверхности без учёта разворотов.

Такой размер удобен при ограниченной высоте, небольшой расчётной мощности. Объём теплоносителя остаётся умеренным, поэтому прибор быстрее реагирует на изменение температуры воды, чем крупный аналог Ø133–159 мм.

Диаметр 76 мм

Для Ø76 мм площадь двухметрового прямого участка составляет:

F ≈ 0,478 м².

Четырёхходовая схема получает около 1,91 м² только по прямым трубам.

Этот размер часто подходит для мастерских, гаражей, технических помещений. Он обеспечивает заметную поверхность при умеренной массе.

Диаметр 89 мм

Труба Ø89 мм даёт около 0,559 м² поверхности на каждые 2 м прямого участка.

При четырёх ходах длиной 2 м геометрическая площадь прямых участков составляет примерно 2,24 м².

Размер занимает промежуточное положение между компактным Ø76 мм, более массивным Ø108 мм. Его удобно использовать там, где требуется увеличить поверхность без резкого роста внутреннего объёма.

Диаметр 108 мм

Для Ø108 мм двухметровый участок имеет площадь:

F = π × 0,108 × 2 ≈ 0,679 м².

Четыре прямых хода дают около 2,71 м². Развороты добавляют небольшую дополнительную поверхность, но в предварительном расчёте её часто учитывают отдельно либо оставляют как небольшой запас.

При среднем температурном напоре 60 К, предварительном коэффициенте теплопередачи 10 Вт/(м²·К):

Q ≈ 10 × 2,71 × 60 = 1626 Вт.

Это ориентировочная оценка. Реальный поток зависит от температуры воды по длине контура, расстояния от стены, движения воздуха, покрытия поверхности, числа ходов.

Почему слишком большой диаметр не всегда выгоден

При увеличении диаметра наружная поверхность одного метра растёт пропорционально D. Внутренний объём растёт примерно пропорционально квадрату внутреннего диаметра.

Поэтому переход на Ø159 мм значительно увеличивает массу воды, тепловую инерцию, нагрузку на опоры. Рост полезной поверхности оказывается гораздо меньше.

Для системы с автоматическим регулированием температуры часто рациональнее несколько приборов умеренного диаметра, чем один массивный змеевик с большим запасом воды.

Развороты на 180°

Ключевой элемент конструкции — переход между соседними прямыми участками. Его выполняют готовыми отводами, гнутой трубой либо сварным составным узлом.

У готового отвода геометрия стабильнее, меньше сварных швов. Составной переход позволяет изготовить нестандартное межосевое расстояние, однако количество сварных соединений возрастает.

Радиус разворота влияет на гидравлическое сопротивление. Чем резче изменение направления, тем больше местная потеря давления.

Межосевое расстояние

Соседние трубы нельзя располагать слишком близко. Между ними должен проходить конвективный поток воздуха.

Практически часто оставляют свободный просвет около 50 мм либо больше. Тогда при Ø108 мм межосевое расстояние получается примерно 158 мм.

При малом зазоре соседние поверхности частично экранируют друг друга. Воздух между трубами нагревается сильнее, скорость естественной конвекции падает. Геометрическая площадь остаётся прежней, полезная теплоотдача снижается.

Гидравлическое сопротивление

У змеевика вся вода проходит последовательно через полный контур. Поэтому суммарная длина трубы напрямую влияет на потери давления.

Общее сопротивление складывается из трения на прямых участках, местных потерь на разворотах, патрубках, арматуре:

Δp = Δpтр + ΣΔpмест.

Для каждого отвода применяется коэффициент местного сопротивления ζ:

Δpмест = ζ × ρv² / 2.

Здесь ρ — плотность теплоносителя, v — средняя скорость в трубе.

При малом диаметре, длинном контуре скорость может стать высокой. Тогда насос должен создавать больший напор.

Чем змеевик отличается от секционного регистра

В секционной схеме соседние горизонтальные трубы объединяются перемычками, поэтому распределение потока зависит от расположения этих перемычек. В змеевике путь задан однозначно: от первого участка к последнему через все развороты.

Преимущество — понятная циркуляция, отсутствие параллельных ветвей внутри самого прибора.

Недостаток — накопление гидравлического сопротивления. Шесть ходов с пятью разворотами дают заметно больше местных потерь, чем простой двухходовой прибор.

По теплоотдаче обе схемы сопоставимы при равной наружной площади, одинаковом температурном режиме, близкой компоновке. Выбор чаще определяется гидравликой, габаритами, технологией изготовления.

Расчёт поверхности

Площадь прямого круглого участка:

F = πDL.

Для нескольких одинаковых ходов:

Fобщ = π × D × L × n,

где n — число прямых участков.

Пример для Ø89 мм, длины 3 м, четырёх ходов:

F = 3,1416 × 0,089 × 3 × 4 ≈ 3,36 м².

К этой величине можно добавить наружную поверхность отводов, если требуется более точный расчёт.

Предварительный расчёт мощности

Для первичной оценки:

Q = K × F × ΔT.

Средняя температура теплоносителя:

tср = (tп + tо) / 2.

Температурный напор:

ΔT = tср - tв.

При 90/70 °C, воздухе 20 °C:

tср = 80 °C; ΔT = 60 К.

Для змеевика Ø89 мм, четыре хода по 3 м, F ≈ 3,36 м², K = 10 Вт/(м²·К):

Q ≈ 10 × 3,36 × 60 = 2016 Вт.

Это предварительное значение. Для проектного подбора учитывают реальный коэффициент теплоотдачи, охлаждение воды по длине, движение воздуха, расположение прибора.

Охлаждение воды по ходу

У змеевика каждая следующая часть получает теплоноситель после предыдущего участка. Поэтому температура поверхности постепенно снижается по направлению потока.

При высоком расходе разница между началом, концом может быть небольшой. При малом расходе падение становится заметнее.

Такой эффект особенно важен для длинных контуров 20–30 м суммарной длины. В этом случае последний ход может работать при значительно меньшем температурном напоре.

Объём теплоносителя

Для круглой трубы:

V = 0,0007854 × d² × L

где d — внутренний диаметр в мм, L — суммарная длина в метрах, V — литры.

Для 108×4 мм внутренний размер приблизительно 100 мм. Четыре прямых участка по 2 м дают 8 м основной длины:

V ≈ 0,0007854 × 100² × 8 ≈ 62,8 л.

Отводы добавят ещё некоторый объём.

Для 76×3,5 мм внутренний диаметр около 69 мм. При тех же 8 м:

V ≈ 29,9 л.

Разница почти двукратная, хотя наружный диаметр отличается только примерно в 1,42 раза.

Масса труб

Теоретическая масса одного метра:

m = 0,02466 × S × (D - S),

где D, S заданы в миллиметрах.

Для 108×4 мм:

m ≈ 10,26 кг/м.

Восемь метров прямых участков дают около 82 кг. После добавления отводов, патрубков, опор масса металлической части возрастёт.

Заполнение 63 л воды добавит ещё примерно 63 кг. Полный вес четырёхходового прибора Ø108 мм длиной 2 м на ход может приблизиться к 150 кг.

Температурное расширение

Для углеродистой стали коэффициент линейного расширения можно предварительно принять 12×10⁻⁶ 1/К.

Прямой участок длиной 6 м при нагреве на 70 °C удлиняется:

ΔL = 6 × 12×10⁻⁶ × 70 ≈ 5 мм.

У змеевика развороты частично изменяют общую деформационную схему, однако жёстко зажимать длинный прибор между двумя неподвижными опорами не следует.

Крепления должны допускать проектное температурное перемещение.

Подключение

Подающий патрубок располагают в начале контура, обратный — в конце. Для горизонтального змеевика часто используют вход сверху либо сбоку первого хода, выход в нижней части последнего.

Схема должна исключать воздушные карманы. Если разворот формирует локальную верхнюю точку без возможности стравливания воздуха, часть контура может перестать нормально прогреваться.

Для сложной геометрии предусматривают дополнительные точки воздухоудаления.

Воздухоотводчик

В верхней точке устанавливают ручной либо автоматический воздухоотводчик.

После заполнения системы воздух стремится к верхним участкам. Если он задержится внутри 180-градусного перехода, поток воды уменьшится, появится шум.

При монтаже полезно проверить фактические отметки всех горизонтальных труб. Даже небольшой строительный уклон может создать нежелательный воздушный карман.

Сливной штуцер

Нижняя точка получает слив, если прибор требуется полностью опорожнять.

Это особенно важно для сезонных зданий, где зимой система может оставаться без отопления.

Штуцер располагают так, чтобы после открытия крана вода не оставалась в нижнем колене.

Стенка трубы

Для распространённых диаметров используются значения примерно 3–5 мм. Конкретный размер выбирают по трубному сортаменту, рабочему давлению, температуре, коррозионному запасу.

Толстая стенка повышает массу, расход металла. Наружная площадь остаётся почти неизменной.

Поэтому выбирать 8-миллиметровую стенку только ради «лучшей теплоотдачи» технически бессмысленно.

Рабочее давление

Допустимое давление определяется всей системой: основной трубой, отводами, сварными швами, патрубками, арматурой.

У змеевика нет большого количества плоских торцевых заглушек, характерных для секционного регистра. Это упрощает часть конструкции.

Однако каждый разворот создаёт дополнительный сварной либо фитинговый узел. Его прочность должна соответствовать параметрам прибора.

Рабочее давление устанавливается проектом, а не универсальной цифрой для всех регистров.

Испытание после изготовления

После завершения сварки прибор проверяют на прочность, герметичность согласно рабочей документации отопительной системы.

Испытание выполняют до окончательной окраски, чтобы возможная течь была заметна.

Особое внимание уделяют швам возле разворотов, патрубков. При обнаружении дефекта участок ремонтируют, затем проверку повторяют.

Изготовление

Сначала трубы режут на прямые участки. Затем подготавливают торцы, отводы, соединительные поверхности.

Сборку ведут в кондукторе, чтобы горизонтальные части сохраняли параллельность. Межосевые расстояния контролируют по всей длине.

Сварку выполняют в последовательности, уменьшающей коробление. Длинная труба после сильного локального нагрева способна уйти дугой.

После сборки контролируют габарит, положение патрубков, качество швов.

Варианты разворотов

Есть три распространённых решения:

• готовый отвод 180°;
• два отвода 90°;
• сварной U-образный переход по чертежу.

Готовое изделие удобно при наличии подходящего радиуса, диаметра. Пара стандартных отводов позволяет получить требуемый разворот без специальной гибки. Сварной переход применяют при нестандартном межосевом расстоянии.

Чем больше сварных швов, тем выше требования к контролю качества. Для типового размера заводской отвод обычно технологичнее составного узла.

Радиус поворота

Малый радиус делает прибор компактнее по высоте. Одновременно возрастает гидравлическое сопротивление.

Большой радиус улучшает условия потока, но увеличивает расстояние между горизонтальными трубами.

Поэтому радиус выбирают совместно с межосевым расстоянием, доступной высотой, допустимыми потерями давления.

Крепление к стене

Лёгкие исполнения Ø57–76 мм можно устанавливать на расчётных кронштейнах. Для Ø108 мм, большей длины масса с водой быстро становится значительной.

Крепление рассчитывают по полной заполненной массе. Для стены из газобетона либо пустотелого материала нужны специальные решения.

Нельзя передавать сотни килограммов на декоративный отделочный слой.

Напольное исполнение

Для тяжёлого змеевика используются опоры из трубы, уголка либо листовой стали.

Напольная схема уменьшает требования к стене, упрощает монтаж крупного прибора.

Опоры располагают так, чтобы не создавать избыточного изгиба длинных горизонтальных участков. При значительной длине число опор определяют расчётом.

Окраска

После испытания сталь очищают от окалины, сварочных брызг, следов коррозии. Затем наносят грунт, покрытие, рассчитанное на температуру прибора.

Для водяного отопления подходят системы с рабочим пределом выше максимальной температуры поверхности.

Перед окраской особенно тщательно очищают швы вокруг отводов: там часто остаётся окалина после сварки.

Внутренняя коррозия

Для углеродистой стали главным фактором служит поступление кислорода с подпиточной водой.

Закрытая система после удаления растворённого кислорода обычно корродирует медленнее. Постоянные утечки с новой подпиткой ускоряют процесс.

Большой внутренний объём змеевика увеличивает количество воды в системе, поэтому состояние теплоносителя имеет практическое значение.

Где устанавливают

Змеевиковые приборы рациональны в производственных помещениях, мастерских, складах, гаражах, ангарах, котельных, тепловых пунктах.

Гладкие трубы устойчивы к случайным механическим воздействиям, проще очищаются от пыли.

В жилых комнатах обычный радиатор обычно компактнее при равной мощности. Змеевик имеет смысл там, где важны прочность, нестандартная длина, простое обслуживание.

Расположение под окнами

Прибор можно размещать возле наружной стены либо под оконным проёмом.

Нагретый воздух поднимается вверх, частично компенсируя нисходящий холодный поток от стекла.

Высота змеевика должна оставлять достаточный зазор до подоконника, пола. Слишком тесная установка ограничивает конвекцию.

Установка возле ворот

Для цеха либо склада большой источник теплопотерь — ворота.

Размещение регистра вдоль холодной стены рядом с воротами помогает компенсировать локальный тепловой дефицит.

При этом прибор нужно защитить от удара погрузчиком, тележкой либо грузом. Ограждающая рама не должна перекрывать движение воздуха вокруг нагретых труб.

Секционный или змеевиковый

Секционный тип лучше подходит, когда нужно компактно собрать большую поверхность через параллельные участки с перемычками.

Змеевиковый вариант удобен, когда требуется последовательное движение теплоносителя через весь прибор без внутренних параллельных ветвей.

При одинаковой наружной площади тепловая разница обычно меньше, чем различие по гидравлическому сопротивлению, монтажу.

Для длинного контура с малым диаметром секционная схема может дать меньшие потери давления. Для короткого прибора змеевик часто проще по циркуляции.

Пример предварительного расчёта

Допустим, используется труба 76×3,5 мм. Четыре прямых участка имеют длину по 3 м.

Общая длина прямых труб:

L = 4 × 3 = 12 м.

Площадь:

F = π × 0,076 × 12 ≈ 2,87 м².

Температурный график 90/70 °C, воздух 20 °C:

ΔT = 60 К.

При K = 10 Вт/(м²·К):

Q ≈ 10 × 2,87 × 60 = 1722 Вт.

Если помещению требуется 3 кВт, такой прибор по предварительной оценке будет недостаточен. Нужно увеличить суммарную длину, диаметр, температуру либо применить несколько приборов.

Что указать в заказе

Для изготовления задают наружный диаметр, стенку, число ходов, длину прямого участка, межосевое расстояние, тип разворотов, расположение подачи, обратки, воздухоотводчика, слива. Также нужны рабочая среда, давление, температура, способ крепления, покрытие.

Пример технического обозначения:

Регистр змеевиковый, 4 хода, труба 89×4 мм, длина прямого участка 3000 мм, межосевое расстояние 150 мм, подача сверху слева, обратка снизу справа, напольное исполнение.

Такое описание позволяет изготовить прибор без неоднозначности.

FAQ

Что такое змеевиковый регистр отопления

Это прибор из нескольких последовательно соединённых участков трубы. Поток проходит через весь контур по одному пути, разворачиваясь на 180° между соседними горизонтальными ходами.

Какие диаметры применяют

Часто используются 57, 76, 89, 108 мм. Для специальных крупных приборов применяют 133, 159 мм.

Сколько ходов делают

Обычно 2–6. Большее количество увеличивает поверхность, одновременно повышает гидравлическое сопротивление.

Какое расстояние оставлять между трубами

Практически часто используют свободный просвет от 50 мм. Точное значение зависит от диаметра, компоновки, теплового расчёта.

Чем соединяют соседние участки

Отводами 180°, парой отводов 90° либо сварным U-образным переходом.

Что лучше: большой или малый радиус разворота

Большой радиус уменьшает местное гидравлическое сопротивление. Малый делает конструкцию компактнее.

Как рассчитать площадь

Для прямых участков применяется:

F = πDLn.

D — наружный диаметр, L — длина одного хода, n — число ходов.

Как рассчитать теплоотдачу

Для предварительной оценки применяется:

Q = K × F × ΔT.

Точный подбор учитывает реальную температуру поверхности, охлаждение воды по длине, движение воздуха, расположение прибора.

Почему последний участок может быть холоднее первого

Теплоноситель последовательно отдаёт энергию на каждом ходе. При малом расходе температура воды к концу контура заметно снижается.

Нужен ли воздухоотводчик

Да. Его располагают в верхней точке, где способен накапливаться воздух.

Нужен ли слив

При необходимости полного опорожнения — да. Слив размещают в самой нижней точке.

Что имеет большее сопротивление: змеевик или секционный регистр

При равной длине трубы змеевиковая схема обычно получает дополнительные потери на каждом развороте. Точное сравнение зависит от диаметра, числа колен, схемы перемычек у секционного аналога.

Можно ли использовать для пара

Только при специальном проекте. Требуется учесть давление, температуру насыщения, конденсат, арматуру, сварные соединения, требования промышленной безопасности.

Что главное указать при заказе

Нужны диаметр, стенка, число ходов, длина, межосевое расстояние, схема подключения, давление, температура, способ установки.

Стоимость и условия заказа

Являясь заводом полного цикла, мы предлагаем конкурентоспособные цены на змеевиковые регистры отопления. Прямое производство без посредников и оптимизация технологических процессов позволяют нам удерживать стоимость ниже среднерыночной. Сотрудничая с ТР-Инжиниринг, вы получаете:

• заключение договора с гарантией качества;
• паспорт на каждый выпущенный регистр;
• сжатые сроки производства;
• доставку по всей России собственным автотранспортом и через транспортные компании;
• дополнительные скидки при дилерских и оптовых заказах.

Купить змеевиковый регистр отопления из стальных труб нужного типоразмера или заказать расчёт нестандартного изделия можно прямо сейчас — оставьте заявку на сайте или позвоните нам. Мы оперативно подготовим коммерческое предложение и организуем доставку на ваш объект.
