Регистры отопления РСЭ секционные с эллиптическими заглушками

Регистры отопления РСЭ секционные с эллиптическими заглушками - сварные отопительные приборы из нескольких параллельных гладких стальных труб. Торцы рабочих секций закрываются штампованными эллиптическими заглушками, соседние трубы сообщаются через перемычки. Такие конструкции применяют в цехах, складах, гаражах, мастерских, котельных, тепловых пунктах, ангарах, производственных корпусах.

Обозначение РСЭ в товарной практике используют для секционного регистра с эллиптическими заглушками. Это конструктивное наименование, а не отдельная марка стали или единый государственный стандарт на готовый отопительный прибор.

Распространённый сортамент включает наружные диаметры 42, 48, 57, 76, 89, 108, 114, 133, 159, 219 мм, количество рядов от 2 до 6, длину примерно 1000-12 000 мм. Конкретную конфигурацию определяют тепловая нагрузка помещения, температурный график, рабочее давление, доступное место, схема подключения.

Конструкция РСЭ

Основу прибора образуют горизонтальные трубы одинакового диаметра. Между рядами устанавливают соединительные патрубки. Подача обычно размещается в верхней части, обратный патрубок - в нижней. Верхняя точка получает воздухоотводчик, нижняя при необходимости - сливной штуцер.

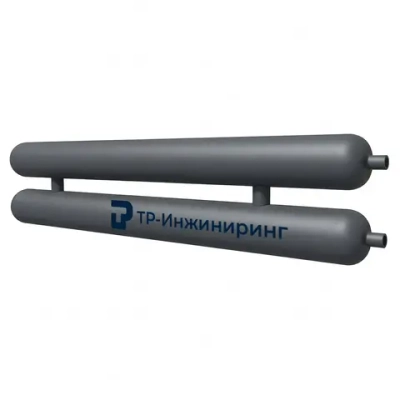

Двухрядная модель компактна, имеет благоприятные условия естественной конвекции. Четырёхрядное исполнение позволяет разместить большую теплоотдающую поверхность на той же длине стены. Пяти-, шестирядные варианты применяются при высокой расчётной нагрузке либо недостатке свободного пространства.

Расшифровка обозначения РСЭ

Запись РСЭ-4×108×3,0-3000 обычно означает четырёхрядный секционный регистр с эллиптическими заглушками, выполненный из трубы наружным диаметром 108 мм, стенкой 3 мм, длиной основных секций 3000 мм.

Обозначение РСЭ-6×159×4,0-5000 соответствует шестирядной конструкции из трубы 159×4 мм длиной 5 м.

Для производства такой маркировки недостаточно. Дополнительно задаются межосевое расстояние, размер перемычек, схема подачи, расположение обратки, рабочее давление, максимальная температура, способ монтажа, тип покрытия.

Эллиптические заглушки

Главное отличие РСЭ от РСП заключается в форме торцевого элемента. У РСП труба закрывается плоской стальной пластиной. У РСЭ применяется выпуклая эллиптическая деталь.

Такая геометрия рациональнее воспринимает внутреннее давление. Существенная часть усилия передаётся через пространственную оболочку, поэтому центральная зона меньше склонна к изгибу по сравнению с плоской пластиной аналогичного диаметра.

Для стандартных бесшовных приварных заглушек из углеродистой либо низколегированной стали применяется ГОСТ 17379-2001. Документ предусматривает исполнение 2 для наружных диаметров 57, 76, 89, 108, 114, 133, 159, 219 мм среди прочих размеров.

Размеры заглушек по ГОСТ 17379-2001

Для исполнения 2 установлены конкретные сочетания наружного диаметра, стенки.

Из таблицы следует важный практический вывод. Стенка стандартной заглушки не обязана совпадать со стенкой основной трубы регистра.

Например, для товарной модели РСЭ 108×3 мм нельзя автоматически указывать эллиптическую заглушку 108×3 мм по ГОСТ 17379-2001: такого стандартного сочетания в таблице исполнения 2 нет. Узел выбирают по конструкторской документации с учётом давления, температуры, технологии сварки.

Почему эллиптический торец лучше работает под давлением

Суммарное усилие на торец можно оценить:

P = p × A

где p - избыточное давление, A - площадь внутреннего прохода.

Для внутреннего диаметра около 100 мм:

A ≈ 0,00785 м².

При избыточном давлении 0,6 МПа:

P ≈ 0,6 × 10⁶ × 0,00785 ≈ 4710 Н.

Получается около 4,7 кН на один торец.

Плоская пластина воспринимает такое воздействие преимущественно изгибом. Выпуклая оболочка работает благоприятнее, поэтому эллиптическое исполнение особенно рационально при увеличении диаметра.

При этом нельзя считать любой РСЭ автоматически рассчитанным на повышенное давление. Ограничивающим узлом может стать труба, перемычка, сварной шов, присоединительный патрубок.

Стальные трубы для РСЭ

Для водяного отопления часто применяют прямошовные электросварные трубы по ГОСТ 10704-91 с техническими требованиями ГОСТ 10705-80. Для части систем подходит водогазопроводный сортамент по ГОСТ 3262-75.

При специальных параметрах могут использоваться бесшовные горячедеформированные трубы. С 2026 года их сортамент задаёт ГОСТ 8732-2025, технические требования - ГОСТ 8731-2025.

По материалу распространены Ст3сп, Ст3пс, сталь 20 в рамках соответствующего нормативного документа. Конкретную марку назначают по рабочей температуре, давлению, свариваемости, условиям эксплуатации.

РСЭ из трубы 57 мм

Ø57 мм подходит для компактных отопительных приборов. Наружная поверхность одного двухметрового участка:

F = π × 0,057 × 2 ≈ 0,358 м².

Четыре ряда дают примерно:

1,43 м².

Такой вариант имеет сравнительно небольшой внутренний объём, невысокую массу, быстрее реагирует на изменение температуры теплоносителя.

РСЭ 76 мм

Для трубы Ø76 мм наружная поверхность двухметровой секции составляет примерно:

0,478 м².

Четыре ряда:

≈1,91 м².

Размер подходит для гаражей, мастерских, небольших производственных помещений. Он занимает промежуточное положение между компактными регистрами Ø57 мм, более массивными вариантами Ø108 мм.

РСЭ 89 мм

Один участок Ø89×2000 мм имеет площадь около:

0,559 м².

Четыре секции:

≈2,24 м².

Диаметр позволяет заметно увеличить площадь относительно 76 мм без резкого перехода к большому объёму воды.

РСЭ 108 мм

Ø108 мм - один из характерных размеров для промышленного регистра.

Двухметровая секция:

F ≈ 0,679 м².

Четыре ряда:

F ≈ 2,71 м².

Для длины 3 м:

F = π × 0,108 × 3 × 4 ≈ 4,07 м².

Такой прибор уже имеет значительную заполненную массу, поэтому крепления требуется рассчитывать по полной конструкции.

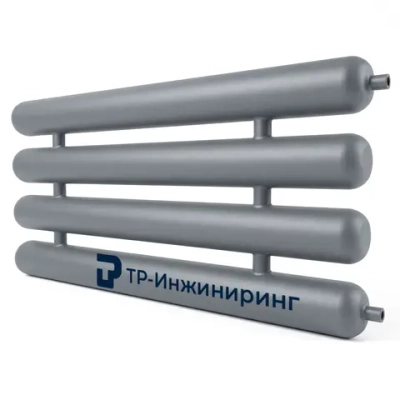

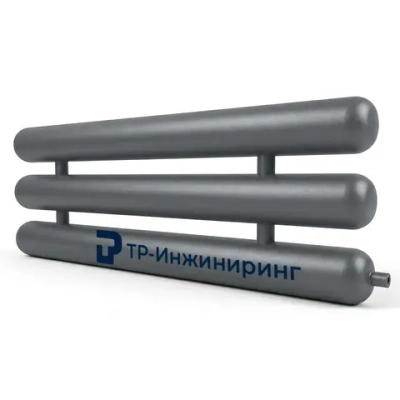

РСЭ 133 мм

Наружная поверхность одного погонного метра Ø133 мм:

F ≈ 0,418 м².

Четырёхрядный вариант длиной 3 м:

F ≈ 5,02 м².

При переходе к этому размеру существенно возрастает внутренний объём. Поэтому дополнительно проверяют тепловую инерцию, насос, расширительный бак, нагрузку на основание.

РСЭ 159 мм

Для Ø159 мм наружная поверхность одного метра составляет почти:

0,500 м².

РСЭ-4 длиной 3 м имеет приблизительно:

6,0 м².

Такие конструкции используют в крупных технических помещениях. Напольный монтаж часто рациональнее настенного из-за большой массы после заполнения.

РСЭ 219 мм

Один метр Ø219 мм имеет примерно:

0,688 м² наружной поверхности.

Четыре трубы длиной 4 м дают:

F ≈ 11,0 м².

Размер 219 мм относится уже к массивным решениям. Его использование должно подтверждаться теплотехническим расчётом: большой диаметр резко увеличивает объём воды, массу, время прогрева.

Стенка основных труб

В товарных линейках встречаются исполнения 42×2; 48×2; 57×2,5; 76×3; 89×3; 108×3; 114×4; 133×4; 159×4 мм. Для крупного диаметра стенка выбирается по проекту.

Увеличивать её ради большей теплоотдачи бессмысленно. Наружная площадь практически не меняется.

Толщину назначают по рабочему давлению, температуре, коррозионному запасу, способу сварки, нормативному сортаменту исходной трубы.

Расстояние между рядами

Для естественной конвекции воздуху требуется свободно проходить между нагретыми поверхностями. В практической компоновке часто оставляют просвет около 50 мм или больше.

При Ø108 мм межосевой размер тогда составляет:

108 + 50 = 158 мм.

Для Ø159 мм:

≈209 мм.

При слишком плотном расположении воздух между трубами быстро прогревается. Соседние поверхности частично экранируют друг друга, фактическая отдача ухудшается.

Соединительные перемычки

Перемычки обеспечивают переток теплоносителя между рядами. Их сечение должно соответствовать расчётному расходу.

Для небольших приборов встречаются диаметры порядка 25-32 мм, для крупных - 40-50 мм либо больше. Это практические ориентиры, не универсальный норматив.

Слишком малый проход повышает гидравлическое сопротивление. В результате удалённая секция может прогреваться слабее остальных.

Схема подключения

Для длинного многорядного РСЭ часто применяется диагональный вариант: подача сверху с одного торца, обратка снизу с противоположного.

Такая конфигурация способствует прохождению потока через весь прибор. Одностороннее подключение допустимо для короткой конструкции, если гидравлический расчёт подтверждает равномерный прогрев.

Верхняя точка должна иметь возможность удаления воздуха.

Воздухоотводчик

Воздушная пробка снижает циркуляцию, оставляет часть верхней трубы холодной. Поэтому в верхней зоне устанавливают ручной клапан либо автоматический воздухоотводчик.

Особенно важна фактическая геометрия после монтажа. Провисание длинного участка способно создать дополнительный воздушный карман, который не совпадает с местом установки клапана.

Сливной штуцер

В нижней части можно предусмотреть слив. Он нужен для ремонта, промывки, сезонной консервации.

При длинной конструкции проверяют отсутствие провиса ниже уровня сливного патрубка. Иначе часть теплоносителя останется внутри после открытия крана.

Расчёт площади

Для нескольких одинаковых горизонтальных секций:

F = π × D × L × n

где D - наружный диаметр, L - длина одного ряда, n - количество рядов.

Пример для РСЭ-4×108 длиной 3000 мм:

F ≈ 4,07 м².

Для РСЭ-6×159 длиной 3000 мм:

F ≈ 8,99 м².

Поверхность заглушек, перемычек также участвует в теплообмене, но при предварительной оценке её можно учитывать отдельно.

Расчёт тепловой мощности

Для первичной оценки применяется:

Q = K × F × ΔT

где K - коэффициент теплопередачи поверхности в помещение, ΔT - средний температурный напор.

Для гладкой стальной поверхности при естественной конвекции в ориентировочных расчётах рассматривают K порядка 8-12 Вт/(м²·К).

Это не постоянная паспортная величина.

При графике 90/70 °C, температуре помещения 20 °C:

tср = (90 + 70) / 2 = 80 °C;

ΔT = 80 - 20 = 60 К.

Для РСЭ-4×108×3000 при K = 10:

Q ≈ 10 × 4,07 × 60 ≈ 2440 Вт.

Полученные 2,44 кВт являются предварительной оценкой. Для рабочего проекта вводятся поправки на взаимное влияние рядов, охлаждение воды по длине, положение возле стены, покрытие.

Почему многорядность имеет предел эффективности

Шестирядный РСЭ содержит втрое больше основных труб, чем двухрядный той же длины. Однако мощность не возрастает строго втрое.

Внутренние поверхности получают уже подогретый воздух. Соседние трубы частично экранируют лучистый теплообмен.

Поэтому большое количество рядов полезно прежде всего при дефиците свободной длины стены. Для высокой удельной отдачи требуется сохранять достаточный межтрубный зазор.

Объём теплоносителя

Для круглого внутреннего прохода:

V = 0,0007854 × d² × L

где d - внутренний диаметр в мм, L - суммарная длина труб в метрах, V - литры.

Для 108×3 мм внутренний размер:

d = 108 - 2×3 = 102 мм.

Четыре секции по 3 м:

V ≈ 98 л

без учёта соединительных патрубков.

Для 159×4 мм внутренний размер составляет около 151 мм. Четыре двухметровые секции содержат примерно 143 л.

Большой объём повышает тепловую инерцию системы.

Масса регистра

Теоретическая масса одного метра круглой стальной трубы:

m = 0,02466 × S × (D - S)

где D - наружный размер в мм, S - стенка в мм.

Для 108×3 мм:

m ≈ 7,77 кг/м.

Четыре участка по 3 м:

≈93,2 кг.

После заполнения примерно 98 л воды основные элементы будут иметь уже около 191 кг. Заглушки, перемычки, опоры, патрубки увеличат итоговое значение.

Для РСЭ-4×108×3-3000 полная масса может находиться около 200 кг в зависимости от комплектации.

РСЭ против РСП

РСП проще по изготовлению: плоский торец можно вырезать из листового проката. РСЭ требует готовой либо штампованной эллиптической детали подходящего размера.

Выпуклая форма зато благоприятнее воспринимает внутреннее давление, особенно при увеличении диаметра.

По теплоотдаче при одинаковом числе рядов, длине, диаметре разница небольшая. Основную площадь создаёт цилиндрическая поверхность труб.

Сварка эллиптических заглушек

Заглушку приваривают по всей окружности. Подготовка кромки зависит от стенки, выбранного сварочного процесса, требований конструкторской документации.

Недопустимы трещины, значительный непровар, прожоги, опасные подрезы. После ремонта дефектной зоны требуется повторная проверка.

Торцевая деталь должна устанавливаться соосно. Перекос создаёт неравномерный зазор, ухудшает условия формирования шва.

Изготовление РСЭ

Основные трубы режут по заданной длине. Торцы подготавливают под приварку, затем выполняют отверстия под перемычки, патрубки, воздухоотводчик.

Сборку проводят в приспособлении, позволяющем выдержать параллельность секций. После прихваток контролируют габарит, межосевые расстояния, расположение присоединительных элементов.

Последовательность сварки выбирают так, чтобы уменьшить коробление. Длинная труба после локального перегрева способна получить заметный прогиб.

Испытания после сварки

Готовый РСЭ проверяют на прочность, герметичность согласно рабочей документации конкретной системы.

Единого универсального испытательного давления для всех регистров нет. Значение определяется рабочими параметрами, расчётом, требованиями проекта.

Проверку целесообразно проводить до окончательной окраски. Тогда потенциальный дефект шва доступен для визуального контроля.

Температурное расширение

Для углеродистой стали предварительно принимают коэффициент линейного расширения порядка:

12×10⁻⁶ 1/К.

При длине 6 м, нагреве на 70 °C:

ΔL ≈ 5 мм.

При длине 12 м:

ΔL ≈ 10 мм.

Поэтому очень длинный прибор не следует жёстко зажимать с обоих торцов без компенсации температурного перемещения.

Настенное исполнение

Компактные модели из труб 57-108 мм можно крепить на расчётные стеновые кронштейны.

Несущая способность определяется полной заполненной массой. Для газобетона, пустотелого кирпича, лёгких стен требуются специальные узлы.

Отделочный слой не рассматривается как основание под тяжёлый отопительный прибор.

Напольное исполнение

Модели Ø133-219 мм, длинные многорядные конструкции часто устанавливают на стальные опоры.

Количество точек опирания выбирают по длине, массе, допустимому прогибу. Для очень длинной трубы двух крайних опор может оказаться недостаточно.

Монтажная схема должна учитывать температурное перемещение корпуса.

Антикоррозионная защита

После сварки удаляют окалину, ржавчину, брызги металла. Поверхность обезжиривают, грунтуют, затем наносят покрытие, рассчитанное на температуру отопительного прибора.

Особенно внимательно обрабатывают зоны сварных швов, места возле перемычек, нижние части опор.

Внутренняя коррозия углеродистой стали зависит от качества теплоносителя. Постоянная подпитка свежей водой приносит новый растворённый кислород, ускоряет разрушение металла.

Где применяют РСЭ

Секционные регистры с эллиптическими заглушками подходят для производственных цехов, складов, ремонтных мастерских, автосервисов, гаражей, ангаров, котельных, тепловых пунктов, технических подвалов.

Гладкая поверхность удобна в запылённом помещении: её легче очищать по сравнению с плотным оребрением конвектора.

Особенно рациональна такая конструкция там, где требуется большой диаметр, повышенная механическая стойкость, длинный отопительный прибор.

РСЭ или змеевиковый регистр

В РСЭ несколько параллельных труб сообщаются через перемычки. В змеевике теплоноситель проходит последовательно через один длинный контур.

Секционная схема позволяет разместить большую наружную поверхность на сравнительно коротком участке стены. Однако требуется обеспечить нормальное распределение расхода по рядам.

Змеевик имеет однозначное направление потока, но каждый разворот создаёт дополнительное местное сопротивление.

Как выбрать РСЭ

Сначала определяют расчётные теплопотери помещения, рабочий температурный график, давление системы. Затем подбирают наружный диаметр, число рядов, длину.

После этого проверяют площадь поверхности, ориентировочную мощность, объём теплоносителя, массу, гидравлическую схему.

На заключительном этапе назначают заглушки, перемычки, присоединительные патрубки, опоры, требования к сварке, покрытию.

Что указать при заказе

Для однозначного изготовления необходимо задать РСЭ, количество рядов, наружный диаметр, стенку, длину, межосевой шаг, размер перемычек, расположение подачи, обратки, рабочую среду, давление, максимальную температуру, тип монтажа, покрытие.

Пример обозначения:

Регистр отопления РСЭ-4×108×3,0-3000, четырёхрядный, секционный, с эллиптическими заглушками, подача сверху слева, обратка снизу справа, напольное исполнение.

Если применяются стандартные детали по ГОСТ 17379-2001, их исполнение, размер, материал необходимо зафиксировать в рабочей документации.

FAQ

Что означает РСЭ

РСЭ - секционный регистр отопления с эллиптическими торцевыми заглушками.

Чем РСЭ отличается от РСП

У РСЭ торцы выполнены эллиптическими, у РСП используются плоские пластины. Выпуклая оболочка рациональнее воспринимает внутреннее давление.

Какие диаметры применяют

Распространены 42, 48, 57, 76, 89, 108, 114, 133, 159, 219 мм.

Сколько рядов бывает

Обычно 2-6.

Какая длина встречается

В товарном ассортименте представлены модели примерно 1000-12 000 мм.

Какой ГОСТ действует на эллиптические заглушки

Для бесшовных приварных заглушек из углеродистой, низколегированной стали применяется ГОСТ 17379-2001.

Есть ли стандартная заглушка диаметром 108 мм

Да. Для исполнения 2 предусмотрен D 108 мм со стенкой 4 либо 8 мм.

Подходит ли стандартная заглушка 108×3 мм

В сортаменте исполнения 2 ГОСТ 17379-2001 такой стенки для D 108 мм нет. Конструкцию РСЭ 108×3 мм следует рассматривать по рабочей документации, а не автоматически обозначать заглушку как 108×3 по этому ГОСТ.

Как рассчитать поверхность

Используют:

F = π × D × L × n.

Как оценить мощность

Для предварительного расчёта:

Q = K × F × ΔT.

Для многорядной конструкции необходимо учитывать взаимное экранирование соседних труб.

Сколько воды содержит РСЭ-4×108×3 длиной 3 м

Около 98 л в основных горизонтальных трубах без учёта перемычек.

Сколько весит такая конструкция

Основные трубы весят примерно 93 кг. С водой, заглушками, перемычками, опорами общая масса может находиться около 200 кг.

Нужен ли воздухоотводчик

Да. Верхняя точка должна обеспечивать удаление воздуха, иначе часть секции может не прогреваться.

Можно ли использовать РСЭ для пара

Только при специальном проектировании с расчётом давления, температуры, сварных узлов, арматуры, отвода конденсата.

Что учитывать прежде всего

Ключевые параметры - тепловая нагрузка, наружный диаметр, стенка, длина, количество рядов, температурный график, давление, объём воды, масса, схема подключения, тип заглушек.
