Пешеходные дорожные ограждения

Пешеходные дорожные ограждения устанавливают вдоль улиц, тротуаров, остановок, транспортных развязок, наземных переходов. Металлические секции направляют движение людей, препятствуют выходу на проезжую часть в непредусмотренном месте, отделяют пешеходную зону от транспортного потока.

Такие изделия относятся к техническим средствам организации дорожного движения. Их нельзя подбирать только по внешнему виду или общей длине участка. Высота, конструкция полотна, расстояние между опорами, способ крепления, прочность поручня должны соответствовать проекту организации движения и требованиям нормативной документации.

ГОСТ Р 59401-2021 распространяется на вновь изготавливаемые и устанавливаемые ограничивающие пешеходные ограждения для автомобильных дорог общего пользования. Стандарт определяет требования к опорам, полотну, крепежу, покрытиям, испытаниям и приемке продукции.

Назначение дорожных ограждений для пешеходов

Главная функция металлической системы — не физическое удержание автомобиля, а организация движения людей. Полотно формирует понятную границу между тротуаром, остановочной площадкой, газоном, разделительной полосой или проезжей частью.

Ограждение ограничивает переход дороги вне установленного места. Возле регулируемого или нерегулируемого перехода секции направляют людей к размеченной зоне. На остановках они помогают разделить пассажирский поток и транспортный коридор.

Пешеходные дорожные ограждения также устанавливают вдоль участков с интенсивным движением, рядом с образовательными учреждениями, на подходах к перекресткам. Конкретное место размещения определяют по схеме организации дорожного движения. Самовольная установка способна ухудшить обзор, сузить проход или создать препятствие для маломобильных граждан.

Конструкция не заменяет автомобильное барьерное ограждение. Если требуется удержание транспортного средства, применяют дорожную систему другого класса с соответствующими испытанными характеристиками.

Виды пешеходных дорожных ограждений

По исполнению полотна выделяют перильные и сетчатые конструкции. Оба варианта состоят из опор, секций, крепежных элементов. Различие заключается в форме заполнения, высоте, обзорности, характере воспринимаемой нагрузки.

ГОСТ Р 52289-2019 устанавливает высоту перильных ограничивающих ограждений от 0,8 до 1,0 м, сетчатых — от 1,2 до 1,5 м. Перильное полотно высотой 1,0 м должно иметь не менее двух перекладин.

Перильные ограждения

Перильное полотно состоит из поручня и заполнения. Нижнюю часть формируют горизонтальными ригелями, вертикальными стойками либо элементами с повторяющимся рисунком. Геометрия не должна образовывать острые выступы или крупные проемы.

Минимальное допустимое сечение профильного заполнения по ГОСТ Р 59401-2021 составляет 20х20 мм. Для круглой трубы установлен диаметр не менее 20 мм. Поручень выполняют из профиля не менее 40х20 мм либо круглой трубы диаметром от 40 мм. Стенка профильных деталей должна иметь толщину не менее 1,5 мм.

Максимальный просвет между элементами заполнения составляет 150 мм. Такое же ограничение действует для расстояния от нижней детали секции до поверхности установки. Ширина отдельного элемента заполнения также не должна превышать 150 мм.

Для городской секции практическим решением может служить поручень из прямоугольной трубы 40х20х1,5 или 40х25х2 мм. Вертикальное заполнение выполняют из трубы 20х20х1,5 мм. При повышенной нагрузке применяют профиль большего сечения, однако его выбор должен быть подтвержден рабочим чертежом и расчетом.

Горизонтальная схема проще в изготовлении, но между перекладинами нельзя оставлять чрезмерно широкий просвет. Вертикальные вставки формируют более плотное полотно. Декоративный рисунок допускается при сохранении требуемой прочности и безопасных расстояний.

Сетчатые ограждения

Сетчатое исполнение выбирают там, где требуется увеличить высоту границы без создания сплошного экрана. Полотно сохраняет обзор дороги, пропускает воздух, не создает такой ветровой нагрузки, как листовая панель.

Нормируемый размер ячейки для ограничивающего пешеходного ограждения составляет 50х100 мм. Сетку изготавливают из термически необработанной проволоки диаметром от 1,8 до 5,0 мм до нанесения защитного покрытия. Пересекающиеся элементы соединяют сваркой.

Полотно может устанавливаться непосредственно между стойками либо помещаться в профильную раму. Второй вариант удобен при секционном производстве: готовые модули проще перевозить, заменять после повреждения, выставлять по общей линии.

Сетчатую часть монтируют со стороны, обращенной к пешеходной зоне. Свободные концы вертикальной проволоки не допускаются. Они создают травмоопасные выступы, затрудняют нанесение покрытия.

Опоры пешеходных ограждений

Стойки изготавливают из замкнутых квадратных, прямоугольных или круглых профилей. Также допускаются прямошовные электросварные трубы. Верхний торец закрывают заглушкой, которая препятствует попаданию осадков и дорожной грязи внутрь полости.

Минимальное сечение опоры составляет 40х20 мм, толщина металла — не менее 1,5 мм. Расстояние между стойками назначают от 1,5 до 3 м в зависимости от высоты и исполнения полотна. Начальную и конечную опоры оснащают световозвращателями типа КД5.

Для рядовой перильной секции могут применяться стойки 40х40х1,5 или 50х50х2 мм. При увеличенной высоте, значительной длине пролета, установке на открытом участке выбирают профиль 60х40х2 либо 60х60х2 мм. Эти сечения относятся к возможным производственным вариантам и не заменяют проверку расчетной схемы.

Нижняя часть стойки испытывает наибольший изгибающий момент. Увеличение только поручня не повышает устойчивость всей системы, если опора имеет малое сечение либо слабо закреплена в основании.

Прочность полотна

Перильное ограждение должно выдерживать горизонтальную сосредоточенную нагрузку 0,3 кН, приложенную к поручню в любом месте по его длине. Для сетчатого полотна установлена горизонтальная распределенная нагрузка 0,2 кН/м2.

Во время испытаний нагрузку прикладывают к собранному образцу. После ее снятия конструкция не должна иметь повреждений, трещин, нарушения целостности. Для перильного типа остаточный прогиб в зоне воздействия не должен превышать 30 мм.

Прочность зависит не только от размеров проката. На результат влияют длина секции, расположение ригелей, сварные соединения, форма крепежа, глубина установки стоек. Поэтому нельзя оценивать изделие только по массе погонного метра.

Сталь для производства

Пешеходные дорожные ограждения обычно изготавливают из углеродистой стали. Для сварных городских конструкций подходят Ст3пс и Ст3сп. Эти марки применяют при производстве стоек, поручней, ригелей, фланцев, соединительных пластин.

При выпуске деталей из оцинкованного проката материал выбирают с учетом последующей гибки и сварки. Поврежденный в зоне нагрева слой необходимо восстановить. Сварка готовых оцинкованных элементов требует отдельной технологической инструкции.

Для опор нормативная документация предусматривает применение стальных гнутых профилей из листового проката, оцинкованной стали или электросварных прямошовных труб. Конкретную марку, состояние поставки, размеры профиля указывают в спецификации.

Нержавеющая сталь может использоваться при особых архитектурных или эксплуатационных требованиях. Однако высокая коррозионная стойкость материала не отменяет расчет опор и контроль сварных соединений.

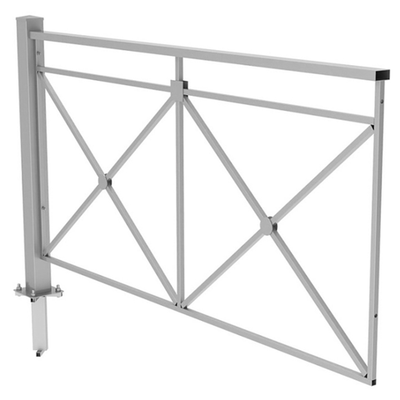

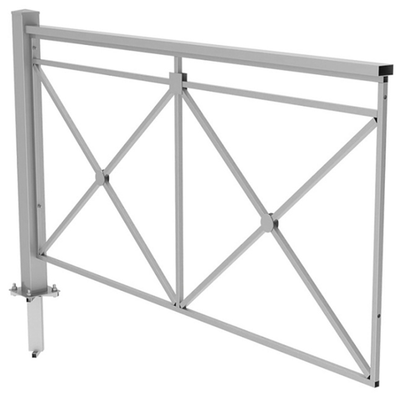

Фланцевое крепление

Фланцевая стойка подходит для установки на бетонное основание, мостовую плиту, готовый фундамент. В нижней части приваривают пластину с отверстиями под анкеры.

Толщину фланца определяют по расчетной нагрузке. ГОСТ Р 59401-2021 допускает принимать значение 5 мм, но это не означает, что такая пластина подходит для любого основания. При увеличенном профиле стойки или высоком полотне может потребоваться более массивный узел.

Для опоры 40х40 или 50х50 мм практическая комплектация может включать пластину 150х150 либо 200х200 мм с четырьмя отверстиями. Анкеры выбирают с учетом марки бетона, глубины заделки, расстояния до края основания.

Нельзя выравнивать стойку набором случайных шайб под фланцем. Большой зазор создает дополнительный рычаг, вызывает деформацию пластины, неравномерно нагружает анкеры. При необходимости применяют проектные выравнивающие подкладки или безусадочный состав.

Установка в грунт

На газонной полосе, обочине или участке без готового бетонного основания стойки устанавливают в подготовленные скважины. Основание выполняют бетонным, железобетонным, свайным либо комбинированным.

Глубину фундамента определяют с учетом промерзания грунта. Стандарт требует располагать его нижнюю отметку не менее чем на 0,25 м ниже расчетной глубины сезонного промерзания, кроме районов вечной мерзлоты. Для пролета массой до 50 кг диаметр бетонной скважины принимают 0,2 м, при массе от 50 до 100 кг — 0,35 м. Более тяжелые системы рассчитывают отдельно.

Для легкого городского ограждения встречается заделка стойки на 600–900 мм, однако фактическая глубина зависит от грунта, климата, длины секции. Назначать единое значение для всех регионов некорректно.

До набора бетоном необходимой прочности стойки фиксируют во временном положении. После этого устанавливают секции, проверяют положение поручня, равномерность просветов, отсутствие ступенек между соседними модулями.

Антикоррозионная защита

Пешеходные дорожные ограждения постоянно контактируют с осадками, противогололедными реагентами, дорожной грязью. Наиболее уязвимы нижние участки стоек, сварные швы, внутренние углы, места крепления.

Для опор и перильного полотна допускается горячее цинковое покрытие толщиной не менее 80 мкм либо порошковое полимерное покрытие не менее 80 мкм. Крепежные элементы из другого проката защищают горячим цинком или порошковым составом толщиной от 30 мкм.

Окрашивание по неподготовленной поверхности не обеспечивает долговечной защиты. Перед нанесением грунта металл очищают от окалины, коррозии, сварочных брызг, масла. Замкнутые трубы закрывают заглушками только после завершения необходимых технологических операций.

Для городской среды часто используют серое полимерное покрытие. ГОСТ Р 59401-2021 рекомендует оттенки RAL 7000, RAL 7001, RAL 7004 или RAL 7040. Конкретный цвет может задаваться проектом благоустройства.

Изготовление секций

Производство начинают с подготовки рабочего чертежа. В документации указывают высоту, расстояние между стойками, сечения труб, шаг заполнения, расположение отверстий, вид сварных швов, способ защиты поверхности.

Профиль режут ленточнопильным, дисковым либо лазерным способом. Торцы очищают от заусенцев. Отверстия под болтовой крепеж выполняют до окрашивания, чтобы не повреждать готовый слой.

Секции собирают в кондукторе. Сначала фиксируют наружный контур, затем устанавливают ригели или вертикальные вставки. До окончательной сварки проверяют диагонали, прямолинейность поручня, расстояния между элементами.

Тонкостенный профиль сваривают с контролем тепловложения. Перегрев вызывает прожоги, вогнутость граней, коробление рамы. Дефект нельзя скрывать шлифованием или толстым слоем покрытия.

Сварные швы зачищают только в объеме, указанном документацией. Чрезмерное снятие металла ослабляет соединение. После обработки не должны оставаться острые наплывы, брызги, режущие кромки.

Контроль готовых изделий

При приемке проверяют высоту секции, размеры профиля, стенку труб, прямолинейность стоек, расположение отверстий. Контрольная сборка подтверждает совпадение крепежных узлов соседних модулей.

Особое внимание уделяют поручню. На нем не допускаются резкие перепады, открытые торцы, выступающие болты. В местах изгиба труба должна сохранять форму сечения без трещин и сильного сплющивания.

У сетчатого полотна контролируют размер ячейки, диаметр проволоки, качество сварных точек. Отслоение покрытия, пузырение, подпленочная коррозия не допускаются.

После монтажа проверяют устойчивость стоек, затяжку болтов, плотность прилегания фланцев, положение световозвращателей. Поврежденный при установке защитный слой восстанавливают совместимым составом.

Сведения для заказа

Для изготовления необходимо передать:

• тип полотна — перильное, сетчатое или профильное;
• общую протяженность, высоту, длину прямых и криволинейных участков;
• размеры секции, сечения опор, поручней, заполнения;
• вариант крепления — бетонирование, сваи, фланцы с анкерами;
• марку стали, способ антикоррозионной защиты, цвет;
• количество начальных, конечных, угловых, съемных элементов;
• требования к световозвращателям, маркировке, комплекту крепежа;
• рабочие чертежи, проект организации движения или спецификацию.

Если размеры проката не назначены, в заявке указывают высоту полотна, шаг опор, тип основания, требуемое исполнение. Эти данные позволяют подобрать металл, проверить прочность поручня, подготовить крепежные узлы.

Изготовление пешеходных дорожных ограждений

Пешеходные дорожные ограждения производят в виде типовых либо нестандартных секций. В комплект включают рядовые панели, опоры, начальные и конечные стойки, фланцы, анкеры, заглушки, световозвращатели.

Для перильного изделия высотой 1 м может применяться поручень из трубы 40х20х1,5 мм, опоры из профиля 40х40х1,5 или 50х50х2 мм, заполнение 20х20х1,5 мм. Шаг стоек выбирают в пределах от 1,5 до 3 м с учетом рабочей схемы.

Сетчатое исполнение высотой от 1,2 до 1,5 м комплектуют полотном с ячейкой 50х100 мм. Рамный вариант удобен для замены отдельных секций. Безрамное полотно снижает металлоемкость, но требует правильно расположенного крепежа.

Приведенные комплектации служат отправной точкой. Итоговые размеры, марку стали, конструкцию фундамента и покрытие закрепляют в чертеже. Такой порядок исключает случайное уменьшение сечений, несовпадение отверстий, преждевременную коррозию после монтажа.

FAQ

Для чего нужны пешеходные дорожные ограждения

Они направляют движение людей, препятствуют выходу на проезжую часть в непредусмотренном месте, отделяют тротуар от транспортной зоны. Место установки определяет проект организации дорожного движения.

Какая высота предусмотрена для перильного ограждения

Нормируемая высота составляет от 0,8 до 1,0 м. При высоте 1,0 м полотно должно иметь не менее двух перекладин.

Какая высота требуется для сетчатой секции

Сетчатые ограничивающие ограждения выполняют высотой от 1,2 до 1,5 м. Конкретное значение задают проектом.

Какой профиль подходит для поручня

Минимальное сечение прямоугольного поручня составляет 40х20 мм. Для круглого исполнения предусмотрена труба диаметром от 40 мм. Стенка должна быть не менее 1,5 мм.

Какой профиль применяют для заполнения

Минимальное сечение квадратного или прямоугольного элемента составляет 20х20 мм, диаметр круглой трубы — 20 мм. Просвет между деталями не должен превышать 150 мм.

Какое расстояние оставляют между опорами

Стойки располагают с шагом от 1,5 до 3 м в осях. Расстояние зависит от высоты, типа полотна, сечения профиля, крепления к основанию.

Какая ячейка требуется для сетчатого ограждения

ГОСТ Р 59401-2021 устанавливает размер 50х100 мм. Проволока до нанесения покрытия может иметь диаметр от 1,8 до 5,0 мм.

Можно ли закрепить стойки на анкеры

Да. Для этого используют приварной фланец с отверстиями. Толщину пластины и характеристики анкеров определяют по нагрузке, профилю стойки, параметрам бетонного основания.

Какое покрытие лучше для улицы

Для продолжительной эксплуатации подходит горячее цинкование. Порошковое покрытие позволяет получить заданный цвет. Для опор и полотна нормативная толщина обоих вариантов составляет не менее 80 мкм.

Можно ли заменить профиль на более тонкий

Замена допустима только после проверки требований стандарта и прочности конструкции. Уменьшение стенки снижает устойчивость стоек, поручня, сварных узлов.

Нужно ли устанавливать заглушки

Да. Верхние торцы замкнутых опор закрывают, чтобы внутрь не попадали осадки и загрязнения. Накопившаяся в трубе вода ускоряет внутреннюю коррозию.

Чем пешеходное ограждение отличается от автомобильного

Пешеходная система организует движение людей и воспринимает нагрузки от человека. Автомобильное барьерное ограждение предназначено для удержания транспортного средства, поэтому имеет другую конструкцию, классификацию и методы испытаний.

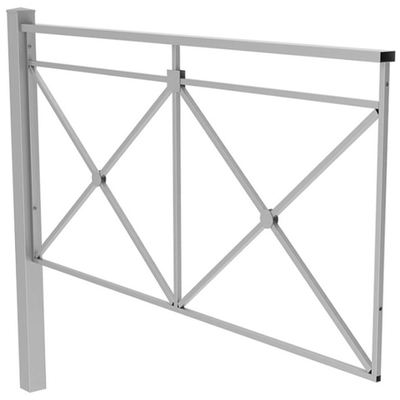

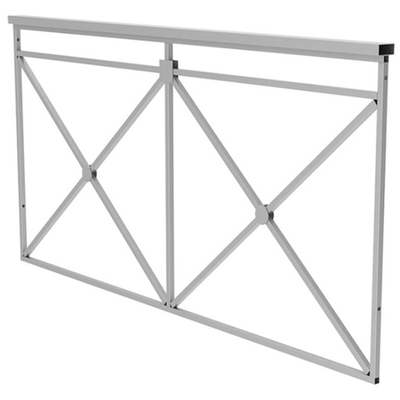

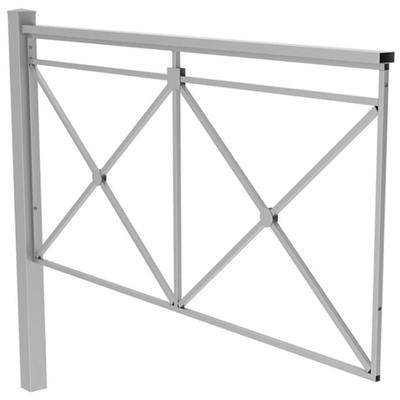

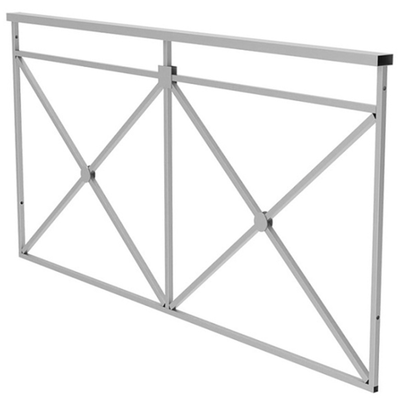

Преимущества наших пешеходных ограждений перильного типа

Секция пешеходного ограждения имеет модульную конструкцию, что позволяет создавать системы любой протяженности. Основные преимущества нашей продукции:

• Прочность и долговечность — высокопрочная сталь выдерживает механические нагрузки и устойчива к вандализму
• Антикоррозийная защита — специальное покрытие предотвращает появление ржавчины
• Простота монтажа — болтовое соединение позволяет быстро собрать конструкцию
• Легкость ремонта — поврежденные секции легко заменяются без демонтажа всей системы
• Гибкость в размерах — длина от 2000 до 2500 мм, высота от 1000 до 1700 мм
• Индивидуальная окраска — возможность выбора любого цвета из палитры производителя

Ограждение пешеходной дорожки состоит из стоек и секций, которые можно комбинировать между собой. Это позволяет создавать конфигурации любой сложности, адаптируя систему под конкретные условия объекта. Болтовое соединение обеспечивает надежность крепления и при этом дает возможность оперативной замены элементов.

Мы являемся производителем, поэтому можем оперативно изготовить партию любого объёма в нужном цвете и размерах. Наши перильные пешеходные ограждения практически не требуют обслуживания и ремонта, что делает их экономически выгодным решением для городской инфраструктуры.
