Ограждения маршевых лестниц

Ограждения маршевых лестниц устанавливают вдоль наклонных пролётов и промежуточных площадок. Система защищает открытые стороны лестницы, обеспечивает опору при движении, формирует непрерывную безопасную границу между этажами. Металлические изделия применяют в жилых домах, административных зданиях, торговых центрах, образовательных учреждениях, производственных корпусах.

В отличие от отдельного ограждения лестничного марша, ограждения маршевых лестниц часто включают несколько наклонных секций, горизонтальные участки, повороты, переходы между этажами. Все элементы должны совпадать по высоте, рисунку заполнения, положению поручня. Ошибка в геометрии одного пролёта нарушает общую линию всей лестницы.

С 1 января 2026 года действует ГОСТ 25772-2025. Он распространяется на стальные и алюминиевые ограждения лестниц, лестничных маршей, площадок, балконов, лоджий, эксплуатируемых кровель и крыш жилых, общественных, производственных зданий. В июне 2026 года к стандарту опубликована поправка.

Состав ограждения маршевой лестницы

Ограждения маршевых лестниц состоят из несущих стоек, поручня, заполнения, опорных пластин, кронштейнов, крепёжных деталей. На промежуточных площадках наклонная секция переходит в горизонтальную. На поворотных лестницах дополнительно предусматривают угловые стойки и фасонные участки поручня.

Стойки воспринимают горизонтальное усилие и передают его на железобетонный марш, металлический косоур или тетиву. Поручень объединяет отдельные опоры в одну систему. Заполнение закрывает пространство между ступенями и верхней частью конструкции.

В состав заказа могут входить:

• ограждения нижнего, среднего и верхнего марша;

• секции промежуточных и этажных площадок;

• стартовые, рядовые, поворотные, конечные стойки;

• прямые, наклонные, радиусные части поручня;

• фланцы, боковые кронштейны, анкеры, декоративные накладки;

• заглушки, соединительные втулки, крепления деревянного поручня.

Ограждения маршевых лестниц желательно изготавливать единым комплектом. Это позволяет заранее согласовать высоту всех секций, положение крепёжных отверстий, направление поворотов.

Высота и основные размеры

Для внутренней лестницы практическим ориентиром служит высота около 900 мм. Наружные марши, лестницы общественных зданий или объекты с дополнительными требованиями могут иметь ограждение высотой 1100–1200 мм. Точное значение принимают по действующим нормам для конкретного здания и рабочему проекту.

Высоту измеряют относительно линии, проходящей по передним кромкам ступеней. На площадке отсчёт ведут от уровня чистого пола. Если после монтажа металлического каркаса предусмотрена облицовка камнем, плиткой или деревом, её толщину учитывают в чертежах.

Типовые производственные параметры приведены в таблице.

Размеры в таблице являются практическими вариантами. Окончательные сечения назначают после проверки длины пролёта, шага стоек, нагрузки, крепления к основанию.

Стойки маршевых ограждений

Для лёгкой внутренней системы применяют профильную трубу 40х40х2 мм. При увеличенной ширине лестницы или интенсивном движении подходят стойки 50х50х2, 50х50х3 либо 60х40х3 мм.

Наружные ограждения маршевых лестниц целесообразно изготавливать из профиля 50х50х3 или 60х60х3 мм. Более толстая стенка лучше переносит нагрузку возле сварного шва и опорной пластины.

Расстояние между стойками обычно составляет 800–1200 мм. При вертикальном заполнении опоры можно располагать реже, если поручень и нижняя связь имеют достаточную жёсткость. Для стеклянных экранов шаг зависит от размеров панелей и числа точек крепления.

Угловые стойки на площадках воспринимают усилия от двух секций. Для них может потребоваться профиль большего сечения. Усиление также предусматривают возле начала лестницы, свободного окончания поручня, мест примыкания к стене.

Поручни маршевых лестниц

Поручень должен образовывать непрерывную линию вдоль всего пути движения. Между наклонной и горизонтальной частью не допускаются резкие ступеньки, острые кромки, выступающие соединители.

Круглые поручни изготавливают из трубы диаметром 42,4; 48; 50,8 или 57 мм. Труба диаметром 42–50,8 мм удобна для захвата рукой. В производственных зданиях могут применять более массивное сечение.

Прямоугольный поручень выполняют из профиля 40х20х2, 50х25х2 или 60х30х2 мм. Верхние углы должны быть скруглены либо закрыты деревянной или полимерной накладкой.

Деревянный поручень закрепляют на металлической подкладной полосе 30х4, 40х4 или 40х5 мм. Отверстия под крепёж выполняют до окрашивания. Шаг винтов принимают таким, чтобы накладка не отходила от металлического основания.

Заполнение между стойками

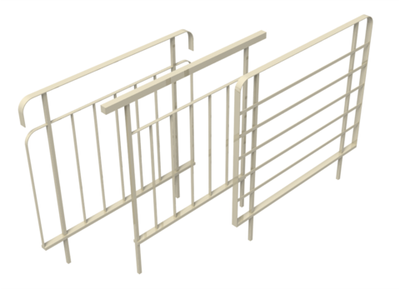

Ограждения маршевых лестниц могут иметь вертикальное, ригельное, экранное или комбинированное заполнение. Выбор зависит от назначения здания, требований безопасности, архитектурной концепции.

Вертикальные элементы производят из трубы 15х15х1,5, 20х20х1,5 или 20х20х2 мм. Для более жёсткой конструкции используют квадратный пруток 12х12, 14х14 или 16х16 мм.

Расстояние между вертикальными деталями назначают с учётом требований к безопасным просветам. Для лестниц в зданиях, где находятся дети, применяют плотное вертикальное заполнение без горизонтальных элементов, облегчающих подъём.

Ригельные ограждения маршевых лестниц содержат несколько труб, расположенных параллельно поручню. Для них применяют профиль 20х20х1,5, 30х20х1,5 либо круглую трубу диаметром 16–25 мм. Число ригелей зависит от высоты.

Экранные секции закрывают листовой сталью, просечно-вытяжным листом, перфорированным металлом или безопасным стеклом. Стальной экран производят из листа толщиной 1,5–3 мм. Острые кромки закрывают рамой.

Правые и левые секции

Ограждения маршевых лестниц различаются по направлению подъёма. Правое и левое исполнение нельзя считать взаимозаменяемыми, если стойки имеют боковые кронштейны, поручень заканчивается поворотом, заполнение обладает направленным рисунком.

Перед изготовлением определяют положение открытой стороны каждого пролёта. На чертеже отмечают направление движения снизу вверх, номер этажа, сторону установки, место перехода к площадке.

При зеркальном изготовлении меняется расположение:

• боковых опорных пластин;

• отверстий под анкеры;

• соединителей поручня;

• декоративных элементов;

• монтажных накладок;

• кронштейнов примыкания к стене.

Маркировка правых и левых секций сокращает риск ошибки при доставке и монтаже.

Переход через промежуточную площадку

Переход между маршами является одним из наиболее сложных участков. Наклонный поручень должен соединиться с горизонтальной частью на заданной отметке. Затем горизонтальный участок переходит в поручень следующего марша.

На лестнице с поворотом на 180 градусов между параллельными секциями может оставаться зазор. Если расстояние небольшое, поручни соединяют радиусным элементом. При широком разрыве устанавливают отдельное ограждение площадки.

Высоту поворотной стойки определяют по двум линиям поручня. Нельзя сначала изготовить оба марша, а переход вырезать приблизительно по месту. Такой способ часто приводит к заметному излому.

Для серийных лестниц применяют сварочный кондуктор. При работе с существующим зданием сначала снимают фактические размеры, затем делают шаблон поворотного узла.

Замеры лестничных маршей

Для производства необходимы не только общая длина и высота лестницы. Измеряют число ступеней, высоту подступенка, ширину проступи, угол подъёма, длину наклонной линии, отметки площадок.

Также фиксируют:

• ширину каждого марша;

• расстояние между параллельными пролётами;

• материал основания;

• толщину будущей облицовки;

• расположение швов между железобетонными элементами;

• препятствия возле точек крепления;

• направление открывания дверей на площадке.

Даже небольшое отклонение размеров ступеней накапливается по длине. Если поручень изготовлен только по проектным данным, а фактическая лестница отличается, верхняя секция может не совпасть с площадкой.

Ограждения маршевых лестниц для реконструируемого здания рекомендуется производить после контрольного замера готового несущего основания.

Верхнее крепление стоек

При верхнем монтаже стойку устанавливают на ступень или плиту площадки. В нижней части приваривают фланец, стакан либо закладную деталь.

Для стойки 40х40 мм применяют пластину 100х100х8 или 120х120х8 мм. Под профиль 50х50 мм подходит фланец 120х120х8 либо 150х150х10 мм. Стойку 60х60 мм можно комплектовать пластиной 150х150х10 мм.

Крепление выполняют анкерами М10–М16. Размер метиза, глубину заделки, расстояние до края бетона выбирают по расчёту и характеристикам основания.

Анкер должен закрепляться в несущей части лестницы. Каменная плитка, деревянная ступень или выравнивающий раствор не могут самостоятельно воспринимать нагрузку от стойки.

Верхнее крепление уменьшает полезную ширину проступи. Положение фланца назначают так, чтобы возле края ступени сохранялось достаточное расстояние.

Боковое крепление

Боковой монтаж позволяет сохранить всю ширину лестницы. Стойки крепят к торцу железобетонного марша, стальной тетиве или косоуру.

Для бокового кронштейна используют лист толщиной 8–12 мм. Пластина может иметь прямую, Г-образную или П-образную форму. Соединение с бетоном выполняют анкерами М12–М16.

Боковой узел работает с увеличенным плечом. Поэтому размеры пластины, длину сварных швов, число анкеров проверяют совместно. Увеличение диаметра болта не компенсирует слабый кронштейн.

На металлической лестнице стойку можно приварить к тетиве. Монтажный шов выполняют по чертежу, после чего участок очищают и восстанавливают защитное покрытие.

Марки стали

Ограждения маршевых лестниц для сухих внутренних помещений обычно изготавливают из Ст3пс или Ст3сп. Эти материалы подходят для стоек, поручней, ригелей, опорных пластин.

Для наружной эксплуатации при низкой расчётной температуре может применяться сталь 09Г2С. Она востребована для открытых лестниц производственных и административных объектов.

Во влажных помещениях используют коррозионностойкие стали 08Х18Н10, 12Х18Н10Т или близкие аналоги. Для бассейнов, химических производств, участков с хлоридами может потребоваться более стойкая марка, например 03Х17Н14М3.

Марку стали фиксируют в спецификации. Замена материала должна быть согласована, поскольку она влияет на сварку, прочность и антикоррозионную защиту.

ГОСТ 23118-2019 остаётся действующим и содержит общие требования к материалам, сварным и болтовым соединениям, точности изготовления, защите, приёмке, контролю, транспортированию стальных строительных конструкций.

Изготовление ограждений маршевых лестниц

Производство начинается с разработки рабочих чертежей. Каждой секции присваивают марку с указанием этажа, стороны, положения на лестнице.

Профиль режут ленточнопильным, дисковым или лазерным способом. Торцы очищают от заусенцев. Детали поручня подрезают под фактический угол лестницы.

Сборку выполняют в наклонном кондукторе. Сначала фиксируют поручень и крайние стойки, затем устанавливают рядовые опоры, ригели или вертикальное заполнение. До окончательной сварки проверяют высоту, угол, диагонали.

Трубы со стенкой 1,5–2 мм сваривают с ограниченным тепловложением. Перегрев вызывает прожоги, вогнутость граней, коробление поручня. Швы располагают так, чтобы они не создавали режущих выступов.

После сварки ограждения маршевых лестниц собирают в контрольную линию. Проверяют переходы на площадках, совпадение отверстий, положение соединительных втулок.

Антикоррозионная защита

Для внутренних изделий из углеродистой стали применяют грунт с эмалью либо порошковое покрытие. Практическая толщина порошкового слоя составляет 60–100 мкм.

Наружные ограждения маршевых лестниц защищают горячим цинкованием, многослойным лакокрасочным покрытием или комбинированной системой. Цинковый слой снижает риск развития коррозии после локального повреждения краски.

В замкнутых профилях перед горячим цинкованием предусматривают технологические отверстия. Они нужны для выхода воздуха, удаления растворов, свободного прохождения расплава.

Нержавеющие изделия после сварки очищают от цветов побежалости. Поверхность шлифуют или полируют до согласованного класса. Использование инструмента, которым ранее обрабатывали углеродистую сталь, может загрязнить поверхность железом.

Монтаж на объекте

Монтаж начинают с крайних и поворотных стоек. После проверки их положения натягивают контрольную линию, затем устанавливают промежуточные элементы.

Сначала монтируют ограждения маршевых лестниц, затем горизонтальные секции площадок. Такой порядок позволяет уточнить место перехода поручня. При необходимости соединение выполняют через внутреннюю втулку.

Фланцы должны плотно прилегать к основанию. Большой зазор нельзя компенсировать случайным набором шайб. Для выравнивания применяют проектные подкладки или безусадочный состав.

После затяжки анкеров проверяют жёсткость каждой стойки. Система не должна иметь заметного раскачивания, щелчков, перемещения фланцев.

Повреждённое во время монтажа покрытие восстанавливают. Зону очищают, обезжиривают, грунтуют совместимым составом, наносят финишный слой.

Контроль качества

Перед окрашиванием измеряют высоту, длину, угол секции, положение стоек, просветы в заполнении. Поручень проверяют на прямолинейность.

Сварные соединения осматривают по всей длине. Не допускаются трещины, прожоги, незаваренные участки, грубые подрезы. Шлифование не должно уменьшать расчётное сечение шва.

После окрашивания контролируют внутренние углы, опорные пластины, сварные зоны. Покрытие должно быть сплошным, без отслаивания, пузырей, непрокрасов.

При контрольной сборке ограждения маршевых лестниц должны соединяться без принудительного изгиба. Несовпадение поручней нельзя исправлять стягиванием анкерами.

Что указать в заявке

Для изготовления передают:

• планы этажей и разрез лестничной клетки;

• число маршей и площадок;

• высоту подъёма, размеры ступеней, угол наклона;

• правое или левое положение каждой секции;

• требуемую высоту и тип заполнения;

• сечения стоек, поручня, ригелей либо расчётные данные;

• материал основания, толщину облицовки;

• вид крепления: верхнее, боковое, к закладным;

• марку стали, покрытие, цвет;

• узлы перехода через промежуточные площадки.

При отсутствии рабочих чертежей необходимо предоставить схему лестницы и обеспечить возможность замера. На основе фактических данных разрабатывают секции, повороты, крепёжные детали.

Изготовление ограждений маршевых лестниц по чертежам

Ограждения маршевых лестниц производят для прямых, двухмаршевых, трёхмаршевых, поворотных систем. Комплект может включать наклонные панели, ограждения площадок, угловые стойки, радиусные поручни, фланцы, кронштейны, крепёж.

Для внутренней двухмаршевой лестницы подходит схема со стойками 40х40х2 мм, поручнем 42,4х2 мм, вертикальным заполнением 20х20х1,5 мм. Высота принимается около 900 мм, шаг опор — 900–1100 мм.

Для наружной системы применяют стойки 60х40х3 или 60х60х3 мм, поручень 48х2,5 мм, заполнение 20х20х2 мм. Высота может составлять 1200 мм. Металл защищают горячим цинкованием либо комбинированным покрытием.

Окончательную комплектацию утверждают после расчёта и проверки фактической геометрии. Такой порядок позволяет изготовить ограждения маршевых лестниц без несовпадения секций, перепадов поручня, слабых крепёжных узлов.

FAQ

Чем ограждения маршевых лестниц отличаются от ограждения одного марша

Ограждения маршевых лестниц включают систему из нескольких наклонных секций, площадок, поворотных стоек. При изготовлении учитывают взаимное положение всех пролётов.

Какая высота подходит для внутренней лестницы

Распространённое значение составляет 900 мм. Для общественных, наружных или специальных объектов может потребоваться высота 1100–1200 мм. Окончательный размер определяют по проекту.

Какой профиль используют для стоек

Для внутреннего исполнения подходит труба 40х40х2 или 50х50х2 мм. Наружные ограждения маршевых лестниц производят из профиля 50х50х3, 60х40х3 либо 60х60х3 мм.

Из чего изготавливают поручень

Применяют круглую трубу диаметром 42,4–50,8 мм либо прямоугольный профиль 40х20х2, 50х25х2 мм. Сечение проверяют по шагу стоек и нагрузке.

Какое заполнение безопаснее для лестницы

На объектах с детьми предпочтительно вертикальное или экранное заполнение. Горизонтальные ригели могут облегчать подъём по ограждению.

Нужно ли учитывать облицовку ступеней

Да. Толщина камня, плитки или дерева влияет на фактическую высоту поручня и длину стойки. Отделочный слой указывают в чертеже.

Что лучше: верхнее или боковое крепление

Верхнее крепление проще, но занимает часть ступени. Боковое сохраняет ширину прохода, однако сильнее нагружает кронштейн и анкеры.

Можно ли закрепить стойку к плитке

Нет. Анкер должен входить в железобетон, стальной косоур или закладную деталь. Облицовка не является несущим основанием.

Нужно ли изготавливать правые и левые секции отдельно

Да, если различаются направление подъёма, положение кронштейнов, поворот поручня или рисунок заполнения.

Как соединяют поручни между маршами

Применяют сварной переход, радиусный элемент или внутреннюю соединительную втулку. Узел разрабатывают по углу лестницы и отметкам площадки.

Какую сталь используют внутри здания

Подходят Ст3пс и Ст3сп. Для влажных помещений применяют коррозионностойкие стали, например 08Х18Н10 или 12Х18Н10Т.

Какая сталь подходит для наружной лестницы

Применяют углеродистую сталь с цинковым покрытием либо 09Г2С при соответствующих расчётных условиях.

Когда снимают размеры

Фактический замер проводят после устройства несущих маршей и площадок. Если облицовка ещё не смонтирована, учитывают её проектную толщину.

Можно ли заменить одну секцию после монтажа

Можно, если ограждения маршевых лестниц имеют болтовое соединение со стойками или площадками. При сварной системе замена требует резки и восстановления покрытия.

Что проверяют при приёмке

Контролируют высоту, прямолинейность поручня, просветы, сварные швы, крепление стоек, качество покрытия. Секции не должны раскачиваться или принудительно стягиваться при монтаже.
