Регистры отопления РЗП змеевиковые с плоскими заглушками

Регистры отопления РЗП змеевиковые с плоскими заглушками - сварные отопительные приборы из гладких стальных труб, собранных в последовательный трубный контур. Горизонтальные участки соединяются разворотами, поэтому теплоноситель проходит через весь прибор по одному маршруту. Свободные торцы закрываются плоскими стальными заглушками, а подача с обраткой подключаются к крайним участкам согласно рабочей схеме.

Обозначение РЗП в товарной практике обычно используют для змеевикового регистра с плоскими заглушками. Это конструктивное обозначение, а не отдельный государственный стандарт или марка стали. Конкретные размеры, стенку, число ходов, давление, расположение штуцеров задают технической документацией изготовителя либо проектом отопительной системы.

Такие приборы применяют в производственных цехах, складах, ангарах, гаражах, ремонтных мастерских, котельных, тепловых пунктах, технических помещениях. Гладкая труба переносит механические воздействия лучше многих тонкостенных радиаторов, легко очищается от производственной пыли, позволяет изготовить отопительный контур длиной в несколько метров.

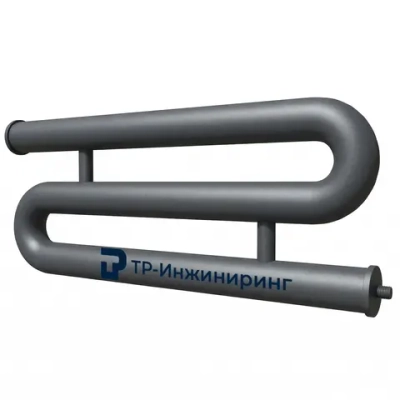

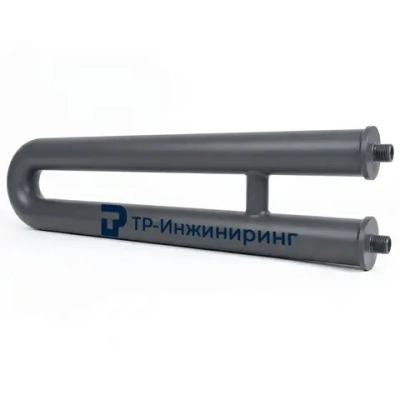

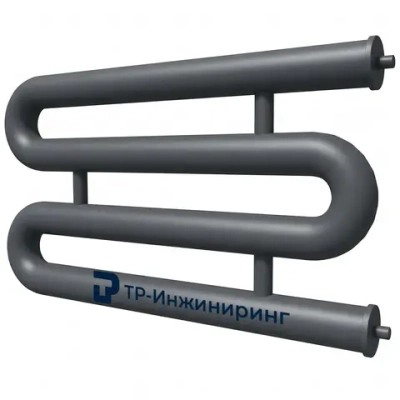

Конструкция РЗП

Основу образуют две, три, четыре, пять либо шесть параллельных труб. На одном торце соседние участки соединяются разворотом на 180°, на противоположном - следующим разворотом, поэтому формируется последовательный змеевик. Плоскими заглушками закрываются предусмотренные конструкцией торцы, не используемые под переход или присоединительный патрубок.

Приведённые значения описывают распространённый промышленный ассортимент. Универсального типоразмерного ряда готового РЗП одним ГОСТ не установлено.

Расшифровка обозначения

Запись РЗП-4×108×3,0-3000 обычно читают как змеевиковый регистр с плоскими заглушками, четырьмя прямыми ходами, основной трубой Ø108 мм со стенкой 3 мм, длиной прямого участка 3000 мм.

Обозначение РЗП-6×159×4,5-4000 соответствует шестиходовому прибору из трубы 159×4,5 мм длиной 4 м на один прямой участок.

Для производства такой маркировки недостаточно. Необходимо дополнительно зафиксировать межосевое расстояние, геометрию разворотов, диаметр присоединительных патрубков, рабочее давление, максимальную температуру, расположение воздухоотводчика, способ опирания, покрытие.

Какие трубы применяют

Для РЗП часто используют прямошовные электросварные трубы по ГОСТ 10704-91 с техническими требованиями ГОСТ 10705-80. В отдельных системах применяют водогазопроводный сортамент по ГОСТ 3262-75. Для специальных параметров среды возможны бесшовные горячедеформированные трубы по ГОСТ 8732-2025 с требованиями ГОСТ 8731-2025.

Распространённые материалы - Ст3сп, Ст3пс, сталь 20 в пределах нормативной документации исходной трубы. Марку выбирают по давлению, температуре, свариваемости, коррозионному запасу, условиям эксплуатации.

РЗП из трубы 57 мм

Ø57 мм подходит для сравнительно компактных приборов. Площадь наружной поверхности одного прямого участка длиной 2 м:

F = π × D × L = 3,1416 × 0,057 × 2 ≈ 0,358 м².

Четыре прямых хода дают приблизительно 1,43 м² поверхности без учёта разворотов.

Такой размер удобен для мастерской, гаража, локального отопления технической зоны. Небольшой внутренний объём ускоряет прогрев относительно массивных моделей Ø133-159 мм.

РЗП 76 мм

Для Ø76 мм двухметровый участок имеет наружную площадь около 0,478 м².

Четырёхходовая конструкция получает примерно 1,91 м² основных поверхностей. Диаметр 76 мм часто выбирают как компромисс между компактностью, требуемой мощностью, массой теплоносителя.

РЗП 89 мм

Один участок Ø89×2000 мм имеет поверхность около 0,559 м².

Четыре хода дают 2,24 м², шесть - около 3,36 м² без разворотов. Такой размер подходит для средних производственных помещений, где Ø76 мм недостаточен по поверхности, но Ø108 мм создаёт избыточный внутренний объём.

РЗП 108 мм

Ø108 мм относится к наиболее распространённым промышленным размерам.

Один двухметровый прямой участок:

F ≈ 0,679 м².

Четыре хода:

F ≈ 2,71 м².

При длине 3 м:

F = 3,1416 × 0,108 × 3 × 4 ≈ 4,07 м².

При увеличении числа ходов площадь растёт, но фактическая теплоотдача не повышается строго пропорционально из-за взаимного теплового влияния соседних труб.

РЗП 133 мм

Наружная поверхность одного метра трубы Ø133 мм составляет около 0,418 м².

Четырёхходовый прибор длиной 3 м имеет примерно 5,02 м² основных поверхностей. Переход на 133 мм заметно увеличивает массу воды, поэтому при подборе проверяют расширительный бак, насос, нагрузку на опоры.

РЗП 159 мм

Для Ø159 мм площадь одного погонного метра почти равна 0,500 м².

Четыре хода по 3 м дают около 6,0 м². Такие приборы рациональны в крупных производственных помещениях, но требуют проверки полной массы после заполнения.

Для моделей этого диапазона напольное исполнение часто удобнее настенного.

РЗП 219 мм

Труба Ø219 мм имеет примерно 0,688 м² наружной поверхности на погонный метр.

Четыре хода длиной 4 м дают около 11,0 м² поверхности основных труб. Одновременно внутренний объём становится очень большим. Размер 219 мм следует выбирать только после сравнения с несколькими приборами меньшего диаметра.

Змеевиковая схема движения теплоносителя

Главная особенность РЗП - последовательное движение по всему контуру. Поток не делится между параллельными секциями, как у РСП либо РСЭ.

Это упрощает гидравлическую логику. Каждый следующий ход получает теплоноситель после предыдущего участка. По мере прохождения регистра температура воды снижается.

При высоком расходе разница между первым, последним ходом невелика. При малом расходе длинный контур может иметь заметный температурный градиент.

Развороты на 180°

Соседние прямые участки соединяют готовыми крутоизогнутыми отводами, парой поворотов 90° либо специально изготовленным U-образным переходом.

Для подходящих типоразмеров могут применяться стальные приварные отводы по ГОСТ 17375-2001. Конкретное исполнение выбирается по наружному диаметру, стенке, межосевому расстоянию.

Большой радиус уменьшает местное гидравлическое сопротивление. Малый радиус делает регистр компактнее по высоте.

Межосевое расстояние

Между трубами требуется свободный проход воздуха. В практической компоновке часто оставляют просвет порядка 50 мм или больше.

Для Ø108 мм это даёт межосевой размер приблизительно:

108 + 50 = 158 мм.

Для Ø159 мм:

159 + 50 = 209 мм.

Это не обязательная универсальная норма. При слишком малом просвете поверхности взаимно экранируются, воздух внутри массива быстро нагревается, естественная конвекция ухудшается.

Плоские заглушки

Плоская заглушка - ключевой элемент РЗП, отличающий его от исполнения с выпуклым торцем. Её вырезают из листовой стали, устанавливают на торец, обваривают непрерывным герметичным швом.

Стенка заглушки не должна назначаться автоматически равной стенке основной трубы. Цилиндрическая оболочка воспринимает давление преимущественно кольцевыми напряжениями, плоская пластина работает на изгиб.

Чем больше внутренний диаметр, тем выше изгибающая нагрузка на торцевой диск.

Нагрузка на плоскую заглушку

Суммарная сила от внутреннего давления оценивается:

P = p × A,

где p - избыточное давление, A - площадь внутреннего прохода.

Для внутреннего диаметра 100 мм:

A = π × 0,1² / 4 ≈ 0,00785 м².

При давлении 0,6 МПа:

P ≈ 0,6 × 10⁶ × 0,00785 ≈ 4710 Н.

То есть на плоский торец действует около 4,7 кН.

При внутреннем диаметре 150 мм площадь увеличивается в 2,25 раза. Поэтому крупная заглушка требует особенно внимательного расчёта толщины, шва, марки материала.

Стенка основных труб

В распространённых отопительных конструкциях встречаются размеры вроде 57×3, 76×3,5, 89×3,5, 108×4, 133×4, 159×4,5 мм. Конкретное сочетание должно соответствовать трубному сортаменту, рабочим параметрам.

Более толстая стенка почти не увеличивает наружную поверхность. Следовательно, применять её ради повышения теплоотдачи бессмысленно.

Толщина выбирается по прочности, коррозионному запасу, технологии сварки.

Расчёт поверхности

Для n прямых участков одинаковой длины:

F = π × D × L × n.

Пример для РЗП-4×108 длиной 3000 мм:

F ≈ 4,07 м².

Для РЗП-6×159 длиной 3000 мм:

F ≈ 8,99 м².

Развороты тоже отдают тепло. В предварительной оценке их поверхность можно учитывать отдельно либо оставить небольшим дополнительным запасом.

Предварительная тепловая мощность

Для первичного расчёта применяется:

Q = K × F × ΔT,

где K - коэффициент теплопередачи от поверхности в помещение, F - площадь, ΔT - средний температурный напор.

Для гладкой стальной трубы при естественном движении воздуха в ориентировочных расчётах часто рассматривают K порядка 8-12 Вт/(м²·К).

Это не фиксированная паспортная характеристика. Реальное значение зависит от температуры поверхности, расположения, движения воздуха, покрытия.

Пример для РЗП-4×108×3000

Температурный график - 90/70 °C, температура воздуха - 20 °C.

Средняя температура теплоносителя:

tср = (90 + 70) / 2 = 80 °C.

Температурный напор:

ΔT = 80 - 20 = 60 К.

Площадь прямых участков:

F ≈ 4,07 м².

При K = 10:

Q ≈ 10 × 4,07 × 60 ≈ 2440 Вт.

Около 2,44 кВт - предварительная величина. Проектный расчёт должен учитывать охлаждение воды по длине змеевика, взаимное влияние рядов, фактический воздухообмен.

Почему последний ход холоднее

В РЗП первый прямой участок получает самый горячий теплоноситель. После передачи части энергии вода проходит через разворот, поступает в следующий ход при более низкой температуре.

Чем меньше расход, длиннее контур, выше тепловая нагрузка, тем заметнее разница.

Для очень длинной конструкции иногда рациональнее использовать два независимых регистра, подключённых параллельно к системе. Это сокращает гидравлический путь, уменьшает перепад температуры по одному прибору.

Гидравлическое сопротивление

У РЗП полный расход проходит через каждый прямой участок, каждый разворот. Сопротивление складывается из потерь на трение плюс местных потерь:

Δp = Δpтр + ΣΔpмест.

Для локального элемента:

Δpмест = ζ × ρv² / 2.

Здесь ζ - коэффициент местного сопротивления, ρ - плотность теплоносителя, v - скорость потока.

Шесть ходов с пятью разворотами создают более высокое сопротивление, чем короткий двухходовый вариант равного диаметра.

Объём теплоносителя

Для трубы круглого сечения:

V = 0,0007854 × d² × L,

где d - внутренний диаметр в мм, L - общая длина в метрах, V - литры.

Для 108×4 мм внутренний размер около 100 мм. Четыре прямых хода по 3 м дают 12 м:

V ≈ 0,0007854 × 100² × 12 ≈ 94,2 л.

Развороты добавят ещё некоторый объём.

Объём РЗП 159×4,5

Внутренний диаметр:

159 - 2×4,5 = 150 мм.

Четыре хода по 3 м:

V ≈ 0,0007854 × 150² × 12 ≈ 212 л.

Для шестиходовой модели той же длины прямые трубы содержат уже около 318 л.

Такой объём существенно влияет на тепловую инерцию, подбор расширительного оборудования.

Масса стальных труб

Теоретическую массу одного метра можно оценить:

m = 0,02466 × S × (D - S),

где D, S - миллиметры.

Для 108×4 мм:

m ≈ 10,26 кг/м.

Четыре прямых участка по 3 м:

≈123 кг.

После добавления разворотов, плоских торцов, патрубков, опор масса металла увеличивается.

С примерно 94 л воды заполненный прибор легко превышает 220 кг.

Масса РЗП 159×4,5

Один метр трубы:

m ≈ 17,15 кг/м.

Четыре хода по 3 м:

≈206 кг только по прямым участкам.

Внутри находится около 212 л воды. Полная масса с разворотами, заглушками, опорами может превысить 430 кг.

Такой прибор обычно требует напольного основания либо специально рассчитанной несущей рамы.

Подключение

Подача присоединяется к началу змеевика, обратка - к конечному участку. При горизонтальном исполнении вход часто располагают в верхней части первого хода, выход - в нижней зоне последнего.

Схема должна обеспечивать заполнение всех участков, удаление воздуха.

На очень длинном змеевике важен диаметр присоединительных патрубков. Слишком малое сечение ограничивает расход независимо от большого диаметра основной трубы.

Воздухоотводчик

В верхней точке предусматривается ручной либо автоматический клапан.

Если геометрия содержит несколько локальных верхних точек, одного воздухоотводчика может оказаться недостаточно. Это определяется рабочей схемой.

При монтаже длинных регистров проверяют фактический уклон. Провисание может создать воздушный карман внутри прямого участка.

Сливной узел

Слив располагают в нижней точке системы. Он облегчает ремонт, промывку, сезонную консервацию.

Для длинного прибора важно, чтобы нижний участок не провисал ниже сливного штуцера.

Если объект зимой отключается, остаточная вода способна замёрзнуть. Поэтому возможность полного опорожнения становится функциональным требованием.

Изготовление разворотов

Технологически предпочтительно минимизировать количество сварных стыков. Готовый отвод подходящего размера сокращает число потенциальных мест утечки.

При нестандартном межосевом расстоянии переход выполняют из нескольких элементов либо из гнутой трубы.

После сборки проверяют соосность, отсутствие резкого сужения внутреннего прохода.

Изготовление плоских торцов

Заглушки получают из листовой стали плазменной, лазерной, механической резкой. Диаметр заготовки назначается с учётом сварочного соединения.

После вырезки удаляют заусенцы, окалину.

Пластина должна прилегать к торцу без значительных зазоров. Перекос усложняет формирование равномерного шва по окружности.

Сварка

Критичными зонами являются торцевые заглушки, развороты, присоединительные патрубки.

Недопустимы трещины, прожоги, опасные подрезы, значительный непровар. При ремонте дефект удаляют до здорового металла, участок переваривают, затем повторно проверяют.

Последовательность сварки длинной конструкции выбирают с учётом коробления. Несимметричный нагрев способен заметно выгнуть прямой участок.

Проверка герметичности

После изготовления РЗП испытывают на прочность, герметичность по рабочей документации системы.

Единого универсального испытательного давления для всех моделей нет. Оно зависит от расчётного давления, температуры, материала, исполнения заглушек, сварных соединений, арматуры.

Финишную окраску рационально выполнять после успешного испытания.

Температурное расширение

Для углеродистой стали коэффициент линейного расширения можно предварительно принять около:

12×10⁻⁶ 1/К.

Прямой участок длиной 6 м при нагреве на 70 °C изменяет длину приблизительно на:

ΔL = 6 × 12×10⁻⁶ × 70 ≈ 5 мм.

У длинного змеевика несколько параллельных участков связаны разворотами, поэтому температурная деформация распределяется сложнее. Крепления должны позволять предусмотренное проектом перемещение.

Настенный монтаж

Компактные РЗП Ø57-108 мм можно устанавливать на кронштейнах при достаточной несущей способности стены.

Расчёт выполняют по заполненной массе. Основание из газобетона, пустотелого кирпича требует специального крепления.

Декоративная штукатурка, облицовочная панель не считаются несущим основанием.

Напольный монтаж

Для Ø133-219 мм, многометровых конструкций практичнее напольные опоры.

Они выполняются из профильной трубы, уголка, листовой стали либо сварной рамы.

Количество точек определяется длиной, массой, допустимым прогибом. Крайние опоры не всегда достаточны для прямого участка 6-12 м.

Покрытие

Перед окраской удаляют окалину, коррозию, сварочные брызги. Поверхность обезжиривают, грунтуют, наносят эмаль с температурной стойкостью выше рабочей температуры прибора.

Сварные зоны возле разворотов требуют особенно тщательной подготовки.

Внутренняя поверхность обычно не окрашивается. Её долговечность зависит от состава теплоносителя, количества растворённого кислорода, частоты подпитки.

Где применяют РЗП

Наиболее рациональные объекты - цехи, склады, гаражи, ангары, автосервисы, ремонтные базы, котельные, тепловые пункты, технические подвалы.

Змеевиковая схема удобна при необходимости получить единый последовательный путь теплоносителя без распределительных перемычек между секциями.

Гладкая поверхность облегчает обслуживание в запылённой среде.

РЗП или РСП

РЗП формирует один последовательный контур через развороты.

РСП имеет несколько параллельных секций, соединённых перемычками.

РЗП проще по маршруту движения воды, но получает дополнительные местные потери на 180-градусных поворотах. РСП способен иметь меньшее сопротивление при удачной схеме распределения, однако требует правильного расположения перемычек.

Выбор определяется тепловой нагрузкой, длиной, расходом, допустимыми потерями давления.

РЗП или змеевик с эллиптическими заглушками

Главное различие связано с торцевыми элементами. Плоская пластина технологически проста, однако работает на изгиб под внутренним давлением.

Выпуклая эллиптическая деталь воспринимает давление благоприятнее. Для большого диаметра это становится особенно значимым.

По теплоотдаче при одинаковой геометрии основного змеевика различие обычно невелико, поскольку большую часть площади создают цилиндрические участки труб.

Как выбрать РЗП

Сначала определяют теплопотери помещения. Затем задают температурный график, рабочее давление, доступную длину стены.

После этого подбирают наружный диаметр, число ходов, длину прямого участка, расстояние между трубами.

Далее проверяют площадь теплоотдачи, объём воды, гидравлическое сопротивление, массу, нагрузку на опоры.

Отдельно рассчитывают плоские заглушки, сварные швы, присоединительные патрубки.

Пример выбора

Рассмотрим РЗП-4×108×4-3000.

Наружная площадь четырёх прямых ходов:

≈4,07 м².

Внутренний диаметр основных труб:

100 мм.

Объём только прямых участков:

≈94 л.

Масса прямых труб:

≈123 кг.

После заполнения водой получается уже около 217 кг без разворотов, заглушек, патрубков, опор.

Следовательно, даже сравнительно компактный по габаритам РЗП Ø108 мм является тяжёлой конструкцией.

Что указать при заказе

Технически однозначная запись может выглядеть так:

Регистр отопления РЗП-4×108×4,0-3000, змеевиковый, плоские заглушки, четыре хода, межосевое расстояние 160 мм, подача сверху слева, обратка снизу справа, напольное исполнение.

Дополнительно фиксируют рабочую среду, давление, максимальную температуру, марку трубы, тип разворотов, присоединительные диаметры, воздухоотводчик, слив, покрытие.

FAQ

Что означает РЗП

РЗП - товарное обозначение змеевикового регистра отопления с плоскими заглушками.

Чем РЗП отличается от РСП

У РЗП теплоноситель движется последовательно по змеевиковому контуру. У РСП несколько прямых секций сообщаются через перемычки.

Какие диаметры применяют

Распространены 57, 76, 89, 108, 133, 159 мм. В специальных конструкциях встречаются 42, 48, 114, 219 мм.

Сколько ходов делают

Чаще 2-6. Увеличение числа ходов повышает поверхность, одновременно увеличивает гидравлическое сопротивление.

Что такое плоская заглушка

Это стальной диск либо пластина, приваренная к открытому торцу трубы. Под внутренним давлением элемент работает на изгиб.

Можно ли брать заглушку той же толщины, что труба

Автоматически - нет. Необходимая толщина определяется диаметром, давлением, маркой стали, условиями закрепления, конструкцией сварного шва.

Какие отводы применяют

Используют готовые повороты 180°, пару отводов 90°, сварные U-образные переходы. Для подходящих типоразмеров применяются элементы по ГОСТ 17375-2001.

Как рассчитать площадь

Для прямых участков:

F = πDLn.

Как оценить тепловую мощность

Для предварительного расчёта:

Q = K × F × ΔT.

Проектный расчёт учитывает падение температуры по длине, взаимное влияние рядов.

Почему РЗП имеет повышенное гидравлическое сопротивление

Весь расход проходит через полный контур. Каждый разворот на 180° создаёт дополнительную местную потерю давления.

Сколько воды в РЗП-4×108×4 длиной 3 м

Около 94 л в прямых участках. С учётом разворотов фактический объём будет немного больше.

Сколько весит такой прибор

Прямые трубы имеют массу около 123 кг. С водой, разворотами, плоскими торцами, опорами полный вес может превышать 220 кг.

Нужен ли воздухоотводчик

Да. Его устанавливают в верхней точке либо нескольких точках, если геометрия образует отдельные воздушные карманы.

Можно ли сделать РЗП длиной 10-12 м

Технически возможно, но нужно проверить прогиб, тепловое расширение, гидравлическое сопротивление, транспортирование, количество опор. Нередко несколько коротких приборов рациональнее одного длинного.

Что главное указать при заказе

Необходимы диаметр, стенка, число ходов, длина, межосевое расстояние, давление, температура, тип разворотов, расположение подачи с обраткой, способ установки, требования к плоским заглушкам.
