Ограждения металлические

Ограждения металлические ограничивают доступ к опасным зонам, разделяют территорию, защищают людей от падения, направляют пешеходные потоки. Их устанавливают на производственных объектах, дорогах, лестницах, кровлях, строительных площадках, спортивных аренах. Для каждого места требуется своё исполнение: универсальная секция не способна одинаково хорошо работать в качестве дорожного барьера, перил или защиты оборудования.

Надёжность ограждения зависит от расчёта стоек, формы заполнения, качества сварных соединений, крепления к основанию. Не менее важна защита металла от коррозии. Ошибка при выборе профиля либо шага опор приводит к прогибу секций, расшатыванию анкеров, повреждению покрытия.

Перед изготовлением определяют назначение изделия, условия среды, расчётные воздействия. На основании этих данных подбирают прокат, способ соединения, покрытие, схему монтажа.

Какие задачи выполняют металлические ограждения

По назначению конструкции разделяют на защитные, направляющие, страховочные, разграничительные. От функции зависят высота, жёсткость, расстояние между элементами заполнения.

Пешеходные дорожные ограждения отделяют тротуар от проезжей части, регулируют переход через дорогу, препятствуют выходу людей в опасную зону. Для них важны устойчивость к горизонтальному усилию, отсутствие острых выступов, заметность в условиях плотного движения. Секции закрепляют на отдельных опорах либо объединяют в непрерывную линию.

Газонные ограждения обозначают границы озеленённых участков, клумб, парковых зон. Они воспринимают меньшие нагрузки, поэтому имеют сравнительно небольшую высоту и облегчённый каркас. При этом нижняя часть постоянно контактирует с влажным грунтом, талой водой, дорожными реагентами. Защитное покрытие должно соответствовать таким условиям.

Строительные ограждения закрывают участки производства работ, котлованы, складские зоны, временные проходы. Конструкция должна сохранять устойчивость при ветре, случайном толчке, перемещении по площадке. Для временной установки применяют разборные секции на опорных блоках. Постоянные панели крепят к стойкам или фундаменту.

Фан-барьеры (мобильные ограждения) используют на концертах, спортивных мероприятиях, городских праздниках. Секции направляют поток посетителей, отделяют сцену, служебную или техническую зону. Их часто перемещают, поэтому каркас должен выдерживать многократную сборку без потери геометрии. Для переноски предусматривают удобные захваты, а соединительные элементы защищают от самопроизвольного раскрытия.

Ограждения для лестниц, площадок, балконов

На участках с перепадом высоты металлический каркас выполняет страховочную функцию. Здесь нельзя выбирать размеры профиля только по внешнему виду. Высоту стоек, расстояние между ними, форму заполнения, способ крепления задают проектом с учётом назначения здания.

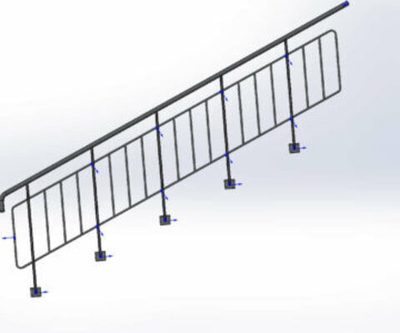

Ограждения лестничного марша устанавливают вдоль наклонного участка лестницы. Стойки располагают вертикально, поручень повторяет направление подъёма. Узлы крепления должны передавать нагрузку на несущую часть марша, а не на облицовку ступеней.

Термин «ограждения маршевых лестниц» используют для систем, включающих перила нескольких пролётов, поворотных участков, промежуточных площадок. При их изготовлении важно обеспечить плавное сопряжение поручней. Смещение осей хорошо заметно после монтажа, поэтому шаблоны для разных маршей проверяют до сварки.

Ограждения площадок устанавливают вокруг технологических, смотровых, переходных зон. Они могут примыкать к лестнице, рабочему настилу, эстакаде. В местах подачи материалов предусматривают съёмные секции, калитки либо цепные перемычки. Открывающийся элемент не должен снижать жёсткость соседних стоек.

Ограждения стремянок применяют на вертикальных или крутонаклонных металлических лестницах. Защитные дуги, продольные полосы, площадки отдыха подбирают по высоте подъёма, расположению оборудования, условиям доступа. Все части проверяют на отсутствие острых кромок, выступающих концов крепежа.

Ограждения балконов защищают открытый край плиты. Для наружной эксплуатации учитывают ветровую нагрузку, воздействие осадков, возможность замерзания воды внутри профиля. Неправильно герметизированная труба быстро разрушается изнутри, даже если наружный слой краски не имеет заметных дефектов.

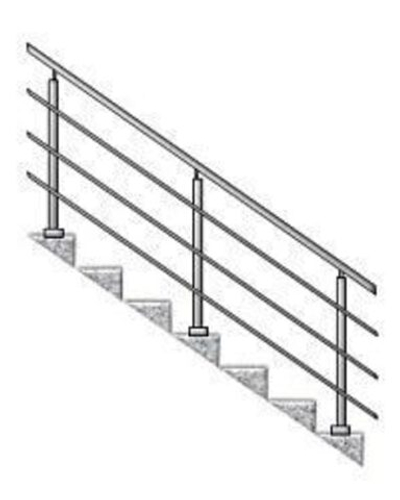

Перильные ограждения устанавливают на лестницах, пандусах, переходах, площадках. Они состоят из стоек, поручня, ригелей либо вертикального заполнения. Конфигурация должна обеспечивать удобный захват рукой, исключать опасные зазоры, сохранять жёсткость при боковом усилии.

Защита на кровле

Ограждения крыш предотвращают падение при осмотре кровельного покрытия, обслуживании вентиляции, очистке снега. Их крепят к несущему основанию либо специальным опорам, совместимым с кровельной системой. Монтаж только к тонкому листу покрытия не обеспечивает расчётной прочности.

Пожарные ограждения входят в систему безопасного доступа на кровлю. Их устанавливают совместно с наружными лестницами, переходными площадками, другими элементами эвакуационной инфраструктуры. Расположение, размеры, крепёжные узлы должны соответствовать проекту объекта.

При разработке кровельной системы учитывают снеговую нагрузку, температурное расширение, герметичность проходов через покрытие. Места крепления защищают от протечек. После монтажа контролируют не только вертикальность стоек, но также состояние кровельного пирога вокруг каждого узла.

Конструктивные исполнения

Ограждения изготавливают в виде сварных секций, сетчатых панелей, сплошных экранов, перильных систем. Выбор зависит от требуемой обзорности, ветровой нагрузки, назначения объекта.

Сварная рама из профильной трубы обладает высокой пространственной жёсткостью. Прямоугольное сечение удобно для соединения секций, установки петель, крепления сетки. Размер трубы назначают по высоте панели, ширине пролёта, нагрузке.

Сетчатое заполнение снижает давление ветра, сохраняет обзор территории. Оно подходит для защитных экранов вокруг оборудования, спортивных площадок, складов. Край сетки должен быть закрыт рамой либо обработан так, чтобы исключить травмирование.

Сплошные панели уменьшают видимость, защищают от пыли, частично ослабляют поток воздуха. Однако профилированный лист или металлическая кассета превращают секцию в парус. Замена сетки сплошным заполнением без перерасчёта стоек недопустима.

Металл для каркаса и заполнения

Для стоек, рам, поручней используют углеродистую либо низколегированную сталь. Конкретную марку выбирают с учётом температуры эксплуатации, требуемой прочности, технологии сварки. Самовольная замена материала способна изменить поведение сварного соединения, особенно при работе на морозе.

Профильная труба подходит для секционных рам, стоек, ворот, поручней. Квадратное сечение удобно для симметричных узлов. Прямоугольное применяют там, где требуется повышенная жёсткость в определённом направлении.

Уголок используют в технических перегородках, каркасах сетчатых панелей, временных системах. Его открытое сечение облегчает крепление заполнения, но усложняет окраску внутренних углов. В этих местах часто остаются непрокрасы, где позднее развивается коррозия.

Полоса, квадрат, круглый пруток подходят для вертикальных вставок, ригелей, декоративного рисунка. Толщину и шаг элементов назначают с учётом безопасного расстояния между ними. Редкое заполнение уменьшает массу, однако не всегда отвечает назначению конструкции.

Нержавеющую сталь применяют в помещениях с высокой влажностью, на пищевых производствах, в медицинских учреждениях, общественных интерьерах. Для улицы марку выбирают по составу атмосферы. В прибрежной либо промышленной среде обычной хромоникелевой стали может оказаться недостаточно.

Алюминиевые сплавы снижают массу секций. При проектировании учитывают меньшую жёсткость материала, особенности сварки, риск электрохимической коррозии в местах контакта со стальными деталями.

Расчёт стоек и креплений

Расчёт начинают со сбора исходных данных. Для наружного периметра важны высота, ширина пролёта, тип заполнения, ветровой район, способ установки опор. Для лестничных систем определяют усилие на поручень, расстояние между стойками, прочность основания.

Высокая стойка с небольшим сечением может выдержать собственную массу, но заметно прогнуться от бокового воздействия. Увеличение ширины секции также повышает изгибающий момент у основания. Поэтому шаг опор нельзя выбирать только ради сокращения их количества.

Отдельно проверяют анкерные соединения, закладные пластины, сварные швы. Усиленный каркас не исправляет слабый узел крепления. При установке на бетон учитывают толщину плиты, расстояние от анкера до края, наличие трещин, расположение арматуры.

Для опор, бетонируемых в грунте, определяют глубину заделки, размер скважины, параметры бетонного основания. Условия монтажа на насыпном, водонасыщенном либо пучинистом грунте отличаются. Типовое решение без проверки основания может потерять устойчивость после первого сезонного цикла.

Изготовление металлических секций

Производство начинают с проверки документации. На рабочем чертеже должны быть указаны габариты, сечения проката, расположение отверстий, сварные соединения, покрытие. Если проект содержит противоречия, их устраняют до раскроя металла.

Заготовки режут ленточнопильным, лазерным, плазменным либо механическим способом. После резки удаляют заусенцы, притупляют острые кромки, очищают места будущей сварки. Загрязнение металла окалиной, маслом или ржавчиной ухудшает качество соединения.

Раму собирают на ровном столе либо в кондукторе. Сначала фиксируют наружный контур, проверяют диагонали, затем устанавливают внутреннее заполнение. Последовательность прихваток и сварных швов выбирают так, чтобы уменьшить коробление.

При работе с тонкостенной трубой особенно важен режим сварки. Избыточное тепловложение вызывает прожоги, провалы, деформацию граней. Недостаточный провар снижает прочность. Дефект нельзя считать устранённым только потому, что поверхность после шлифования выглядит ровной.

Серийные секции контролируют по шаблону. Такой подход помогает выдержать расстояние между отверстиями, положение петель, высоту опорных пластин. Панели должны быть взаимозаменяемыми, если это предусмотрено проектом.

Антикоррозионная защита

Покрытие наносят только после подготовки поверхности. Краска поверх окалины или рыхлой ржавчины быстро отслаивается. Металл очищают, обезжиривают, при необходимости подвергают абразивной обработке.

Для внутренней эксплуатации достаточно грунта с финишной эмалью, если среда не содержит агрессивных веществ. Наружные изделия требуют атмосферостойкой системы. Её выбирают по климату, влажности, присутствию солей, сроку службы до ремонтной окраски.

Порошковое покрытие создаёт ровный декоративный слой. Качество зависит от подготовки металла, режима полимеризации, равномерности нанесения. Закрытые полости должны быть герметичными либо иметь дренажные отверстия. Иначе внутри скапливается вода.

Горячее цинкование защищает наружные поверхности, внутренние полости доступного профиля. Конструкцию заранее адаптируют к погружению в расплав: предусматривают отверстия для выхода воздуха, стока растворов, свободной циркуляции цинка. Отсутствие таких отверстий создаёт риск деформации, непрокрытых зон.

После монтажной сварки повреждённый защитный слой восстанавливают. Простого нанесения эмали на потемневший металл недостаточно. Зону соединения очищают, обезжиривают, грунтуют совместимым составом.

Монтаж на объекте

Стойки устанавливают на фланцах, бетонируют в грунте, приваривают к закладным элементам. Способ крепления выбирают по расчётной нагрузке, типу основания, требованиям к демонтажу.

Фланцевая опора удобна для монтажа на готовый бетон. Пластина должна плотно прилегать к основанию. Компенсация большого зазора гайками или случайными прокладками вызывает перекос, создаёт дополнительное усилие в анкерах.

При бетонировании контролируют ось, высоту, вертикальность каждой стойки. До набора прочности опоры фиксируют от смещения. Секции устанавливают после проверки фактического шага между стойками.

Мобильные изделия собирают без заглублённого основания. Их устойчивость обеспечивают форма опор, масса нижней части, соединение соседних секций. На неровной площадке проверяют плотность контакта каждой опоры с поверхностью.

Контроль качества

Готовое ограждение проверяют до нанесения покрытия, затем после окраски. На первом этапе измеряют габариты, диагонали, шаг заполнения, положение отверстий, плоскостность рам. Ошибки геометрии нельзя исправлять принудительным стягиванием секций при монтаже.

Сварные швы осматривают по всей длине. Не допускаются трещины, прожоги, незаваренные участки, грубые подрезы. Для ответственных узлов объём контроля устанавливает проектная документация.

После окраски оценивают равномерность слоя, отсутствие непрокрасов, потёков, вздутий. В местах примыкания полос, уголков, опорных пластин покрытие проверяют особенно тщательно. Именно там чаще задерживается влага.

Комплектность сверяют со спецификацией. Вместе с секциями должны быть подготовлены стойки, крепёж, соединительные пластины, петли, заглушки, элементы открывания. Несоответствие крепежа проекту способно остановить монтаж даже при правильно изготовленных панелях.

Сведения для изготовления

Для расчёта и подготовки документации заказчик передаёт назначение ограждения, место установки, общую протяжённость, высоту, размеры пролётов. Дополнительно указывают тип заполнения, требуемую обзорность, материал основания, способ крепления.

В заявке отмечают наличие ворот, калиток, съёмных секций, поручней. Для наружных систем требуется информация о климатических воздействиях. Для лестниц, площадок, балконов, кровель передают чертежи несущего основания.

Марку металла, параметры покрытия, цвет, требования к обработке швов фиксируют в спецификации. Если конкретный материал не назначен, изготовителю сообщают расчётные нагрузки, температуру, уровень влажности, наличие агрессивных веществ.

Ограждения металлические производят по готовым чертежам либо документации, разработанной по исходным данным объекта. Точная спецификация помогает подобрать сечение проката, определить шаг стоек, рассчитать крепления, выбрать технологию сварки и антикоррозионную защиту. Такой подход снижает риск деформации секций, преждевременного повреждения покрытия, ошибок при монтаже.
