Характеристики
Длина опоры, мм
170
Исполнение
А21
Толщина материала, мм
3
Высота до основания трубопровода Н, мм
150
Масса, кг
2
Наружный диаметр, мм
133
Ширина, мм
80/86
Производитель
ТР-Инжиниринг
Допускаемая вертикальная нагрузка Qy, кН
8.0
Допускаемая осевая нагрузка Pƶ при Px = 0,5Pƶ
8.0
Допускаемая осевая нагрузка Pƶ при Px = 0,2Pƶ
10.0
Высота корпуса опоры, мм
161
Описание

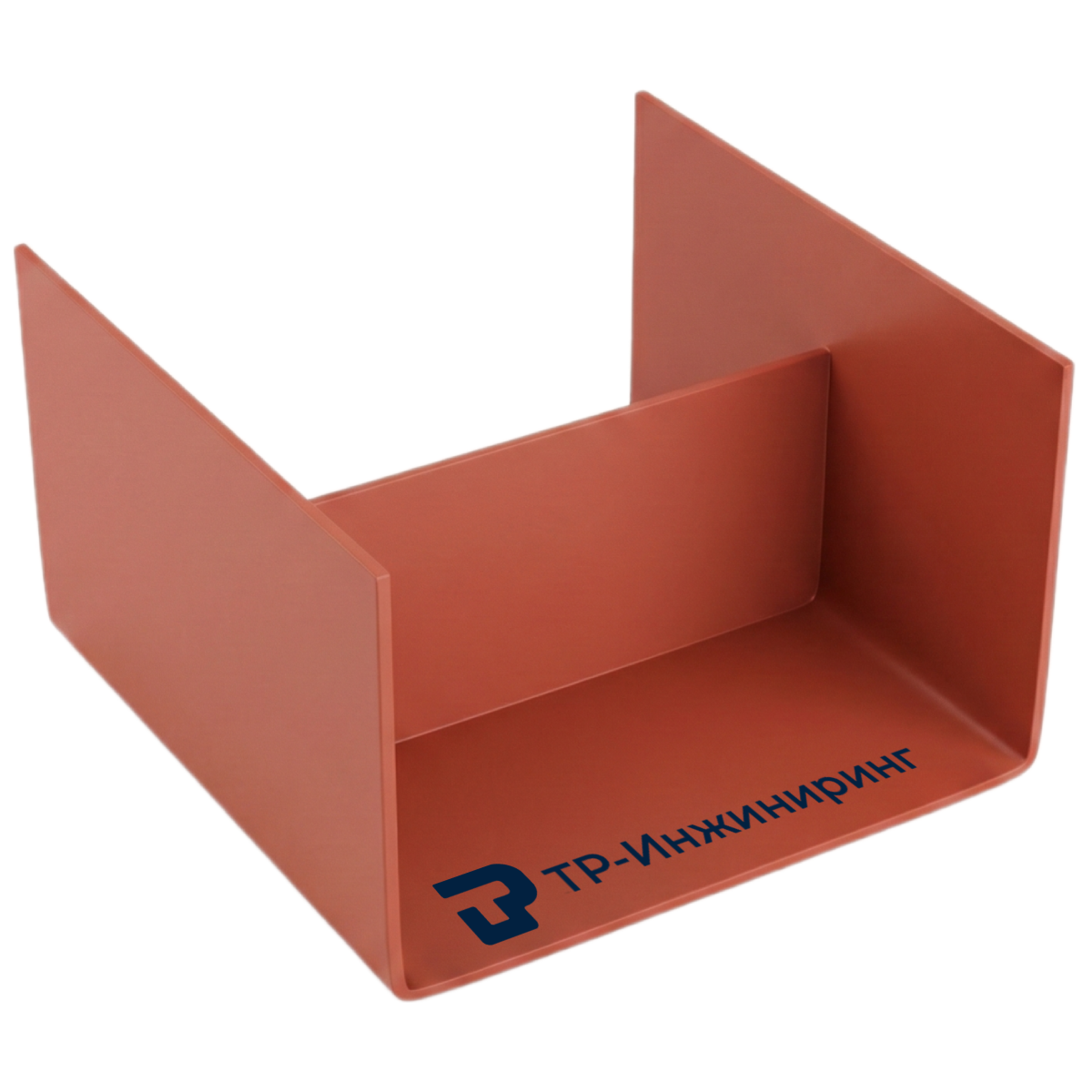

Представленная опора корпусная приварная КП изготовлена по ОСТ 36-146-88 и предназначена для наземной прокладки изолированных и неизолированных стальных трубопроводов. Данные опоры для трубопроводов выдерживают рабочее давление до 10 МПа и температуру транспортируемой среды до +450°C, что позволяет использовать их в технологических системах различного назначения.
Металлические опоры для труб типа КП отличаются следующими особенностями:
- сплошное основание для надёжной фиксации на несущих конструкциях;
- приварной способ крепления трубопровода;
- возможность эксплуатации при температуре до минус 70°C;
- применение в качестве подвижной или неподвижной опоры.
Варианты исполнения и покрытия
Подвижное исполнение опоры может дополнительно комплектоваться антифрикционной PTFE прокладкой для снижения трения при температурных перемещениях трубопровода.
Доступные антикоррозийные покрытия:
- грунт-эмаль (стандарт);
- термодиффузионное и горячее цинкование;
- цинксодержащие и эпоксидные составы.
Являясь производителем корпусных приварных опор, мы гарантируем оперативное изготовление и доставку по всей России.
