Характеристики
Длина опоры, мм
340
Исполнение
Б22
Толщина материала, мм
6
Высота до основания трубопровода Н, мм
150
Масса, кг
13.9
Наружный диаметр, мм
426
Ширина, мм
200/212
Производитель
ТР-Инжиниринг
Допускаемая вертикальная нагрузка Qy, кН
80.0
Допускаемая осевая нагрузка Pƶ при Px = 0,5Pƶ
80.0
Допускаемая осевая нагрузка Pƶ при Px = 0,2Pƶ
110.0
Высота корпуса опоры, мм
172
Описание

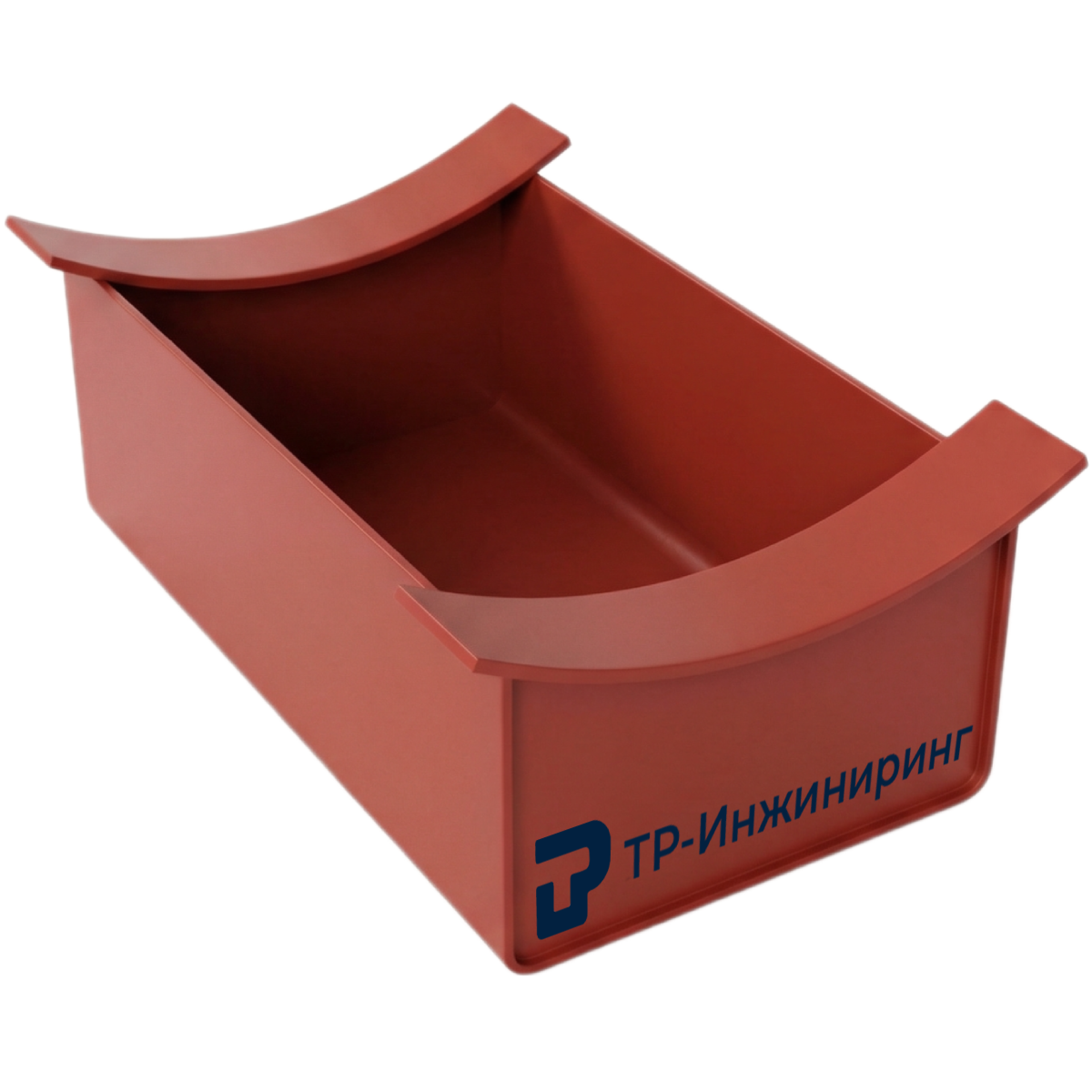

Представленная опора корпусная приварная КП изготовлена по ОСТ 36-146-88 и предназначена для наземной прокладки изолированных и неизолированных стальных трубопроводов. Данные опоры для трубопроводов выдерживают рабочее давление до 10 МПа и температуру транспортируемой среды до +450°C, что позволяет использовать их в технологических системах различного назначения.
Металлические опоры для труб типа КП отличаются следующими особенностями:
- сплошное основание для надёжной фиксации на несущих конструкциях;
- приварной способ крепления трубопровода;
- возможность эксплуатации при температуре до минус 70°C;
- применение в качестве подвижной или неподвижной опоры.
Варианты исполнения и покрытия
Подвижное исполнение опоры может дополнительно комплектоваться антифрикционной PTFE прокладкой для снижения трения при температурных перемещениях трубопровода.
Доступные антикоррозийные покрытия:
- грунт-эмаль (стандарт);
- термодиффузионное и горячее цинкование;
- цинксодержащие и эпоксидные составы.
Являясь производителем корпусных приварных опор, мы гарантируем оперативное изготовление и доставку по всей России.
