Винтовые сваи 1,5 м

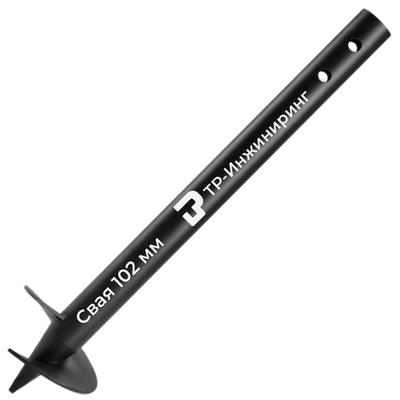

Короткая винтовая свая 1,5 м представляет собой специализированный стальной опорный элемент, применяемый для легких сооружений поверх плотных непучинистых грунтов. Данная конструкция включает цельнометаллический цилиндрический ствол, заостренный наконечник, широкую спиральную анкерную лопасть. Главная задача, которую решают малогабаритные винтовые сваи 1,5 м, заключается во вдавливании опоры без применения тяжелой спецтехники с последующей передачей вертикальных нагрузок на материковые пласты.

Геометрические параметры стальных конструкций

Производство несущего ствола выполняют из нового трубного металлопроката согласно регламентам ГОСТ 10704-91 либо ГОСТ 8732-78. Применять лежалую трубу, металл бывший в употреблении категорически запрещено нормативной документацией. Выбирая надежный материал под возведение террас, ограждений, специалисты технадзора заказывают сваи 1,5 м исключительно заводского изготовления.

Основные конструктивные параметры изделий:

• Длина ствола: ровно 1500 мм.

• Внешний диаметр несущей трубы: 57 мм, 76 мм, 89 мм либо 108 мм (определяется строгим проектным расчетом).

• Толщина стенки: 3.0 мм, 3.5 мм, 4.0 мм.

• Диаметр лопасти: от 150 до 300 мм.

Каждая качественная свая 1,5 м комплектуется сварным либо литым стальным наконечником, гарантирующим точное позиционирование при закручивании.

Механика взаимодействия опоры с грунтовым основанием

Проектирование фундаментных систем регламентируется сводом правил СП 24.13330.2021. Несущая способность рассчитывается как сумма сопротивления почвы под лопастью плюс сила трения вдоль боковой поверхности трубы. Грамотно смонтированные винтовые опоры 1,5 м обязаны обеспечивать стабильность постройки против ветровых, снеговых, эксплуатационных нагрузок.

Использовать винтовые сваи 1,5 м допускается исключительно там, где нормативная глубина промерзания не превышает 1.0–1.2 метра, либо почва является абсолютно непучинистой (скальная, крупнопесчаная). Опираясь на стабильные геологические слои, короткая винтовая свая 1,5 м полностью выполняет свою несущую функцию.

Нормативные требования к антикоррозийной защите

Длительная подземная эксплуатация металла требует сплошного высокопрочного изоляционного покрытия. Перед нанесением защитных составов поверхность обязательно обрабатывают пескоструйным методом до степени Sa 2.5 по международному стандарту ISO 8501-1. Качественные винтовые сваи 1,5 м покрываются двухкомпонентными эпоксидными либо полиуретановыми эмалями согласно ГОСТ 9.401-2018.

Альтернативным высокоэффективным методом признано горячее цинкование по ГОСТ 9.307-89. Толщина цинкового слоя достигает 80–120 мкм, обеспечивая мощный барьерный электрохимический заслон. Скорость коррозии углеродистой стали без обработки составляет 0.03–0.05 мм ежегодно, однако защищенные сваи длиной 1,5 м служат от 50 до 80 лет.

Область применения металлоконструкций

Легкость монтажа делает данные элементы идеальным решением под частное малоэтажное строительство. Подрядчики активно закупают малогабаритные винтовые сваи 1,5 м под возведение объектов пониженного уровня ответственности.

Сферы внедрения:

• Хозяйственные постройки: бытовки, сараи, дровяники, легкие гаражи.

• Ландшафтная архитектура: террасы, беседки, перголы, теневые навесы.

• Ограждающие конструкции: заборы из профнастила, 3D-сетки, металлического штакетника.

• Инженерные системы: основания под кондиционеры, генераторы, технологические трубопроводы малого сечения.

Выбирая опоры 1,5 м, заказчик экономит бюджет без малейшей потери надежности базовых узлов.

Расчет шага установки элементов поля

Проектирование фундаментной сетки требует точного вычисления дистанции между элементами. Строительные нормативы обязывают монтировать винтовые сваи 1,5 м выдерживая расстояние не более 2.5–3.0 метров друг от друга. Превышение данного лимита вызывает критическое провисание обвязочного бруса либо профильной трубы ограждения.

Операционный регламент погружения металлоизделий

Монтажные работы осуществляют ручным либо механизированным способом посредством компактных гидравлических вращателей. Закрутить вручную винтовую сваю 1,5 м вполне реально силами двух монтажников благодаря небольшому рычагу.

Последовательность технологических этапов:

1. Разбивка осей свайного поля тахеометром. Предельное линейное отклонение составляет до 10 мм.

2. Лидерное углубление шнековым буром на 200–300 мм ради задания точного направления закручивания.

3. Завинчивание трубы с непрерывным контролем вертикальности магнитным уровнем. Допускаемый наклон равен 1.5 градуса.

4. Нивелирование, обрезка технологических монтажных отверстий болгаркой по единому заданному горизонту.

5. Бетонирование внутренней полости пескобетоном М300 ради полного вытеснения кислорода, предотвращения внутренней эндогенной коррозии.

6. Установка стальных оголовков сплошным кольцевым сварным швом.

Чтобы быстро смонтировать прочное ограждение, владельцы загородных участков массово применяют винтовые сваи 1,5 м.

Протокол входного контроля качества продукции

Приемка стальных конструкций на строительной площадке включает обязательную проверку сопроводительных документов плюс точные инструментальные замеры. Каждая товарная партия, содержащая винтовые сваи 1,5 м, снабжается техническим паспортом с указанием параметров плавки стали.

Визуально-измерительный контроль (ВИК) оценивает катет сварного шва около соединения лопасти со стволом. Сварка должна производиться полуавтоматическим методом согласно ГОСТ 14771-76. Любые подрезы, поры, шлаковые включения неизбежно вызывают отрыв уширения во время закручивания под воздействием пикового крутящего момента. Инженеры технадзора инструментально подтверждают, что каждая поставленная винтовая свая 1,5 м полностью соответствует жестким проектным нагрузкам.
