Сваи винтовые для фундамента от производителя ТР-Инжиниринг

Винтовые сваи представляют собой высокопрочные трубчатые конструкции, оснащенные заостренным наконечником, дополненные широкой спиральной лопастью. Данный фундаментный элемент погружается методом силового вращения, уплотняя грунт без выемки земли. Инжиниринговые компании массово задействуют такие опоры для возведения надежных оснований на торфяниках, суглинках, обводненных участках. Свайно-винтовой базис монтируется за один день, сразу принимая полную проектную нагрузку. Также вы можете расчитать с помощью калькулятора какую именно опору вам выбрать.

Конструктивные исполнения, геометрия наконечника

Проникающая способность опоры обусловлена формой ее нижней части. Индустриальный стандарт выделяет несколько технологических решений:

• Сварной наконечник: формируется плазменной резкой трубы в виде "короны", лепестки которой свариваются конусом. Спираль приваривается отдельно. Рационально применять для однородных мягких почв.

• Литой наконечник: монолитная деталь из стали 25Л. Изделие способно разрушать корни, проходить плотные глины без деформации.

• Многолопастные модификации: две либо три спирали распределяют вес здания, полностью исключая просадку тяжелых сооружений.

Габариты, размеры, вычисление массы

Диаметр ствола выступает главным фактором, определяющим предельную несущую способность. Расчет массы стальной трубной базы m выполняется по формуле:

m = 3,14 × (D − t) × t × ρ × L × 10⁻⁶

Где:

m — масса стальной трубной базы, кг;
D — наружный диаметр трубы, мм;
t — толщина стенки трубы, мм;
L — длина ствола, м;
ρ — плотность сплава, кг/м³, ориентировочно 7850 кг/м³;
10⁻⁶ — коэффициент перевода площади из мм² в м².

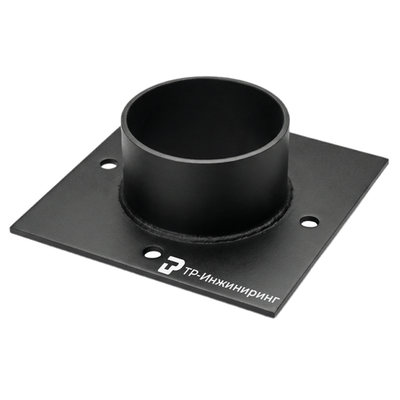

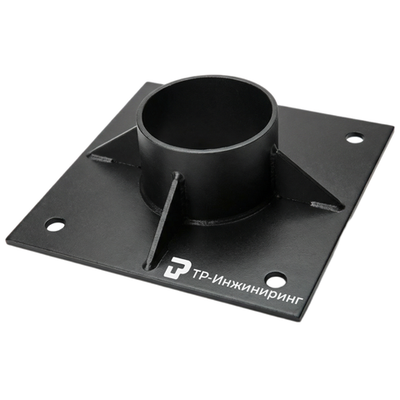

Окончательный вес изделия вычисляется путем добавления к массе трубной базы массы оголовка и лопасти.

Таблица 1. Базовые габариты опор, целевое назначение

Марки стали, антикоррозийная защита

Долговечность фундамента обеспечивается правильным выбором сплава, а также наличием защитного барьера.

Таблица 2. Металлургические свойства, варианты покрытий

Сферы применения винтовых свай

Технология свайно-винтового фундамента демонстрирует максимальную рентабельность при решении следующих строительных задач:

• Малоэтажное жилое строительство: Возведение каркасных, СИП-панельных, брусовых зданий на пучинистых суглинках или нестабильных торфяниках.

• Гидротехнические сооружения: Устройство пирсов, причалов, лодочных станций, мостов непосредственно над поверхностью водоемов без осушения русла.

• Инфраструктурные объекты: Монтаж мачт освещения, рекламных щитов, шумозащитных экранов вдоль магистралей, вышек сотовой связи.

• Временные постройки: Быстровозводимые склады, строительные городки, торговые павильоны (благодаря возможности демонтажа с последующим повторным использованием опор).

Температурные режимы, нагрузки, сопротивление грунта

Стальная свая воспринимает вертикальное сжатие, выдергивание, мощные боковые изгибающие моменты. Нагрузочный предел диктуется не только сечением трубы, но преимущественно плотностью грунтового основания. Опора обязана прорезать зону сезонного промерзания, зафиксировав спираль внутри стабильных твердых пластов. При отрицательных температурах пучинистый грунт скользит вдоль гладкого ствола, не выталкивая конструкцию наверх. Внутрь полости всегда заливается пескобетон, блокирующий коррозию, многократно повышающий жесткость изделия на изгиб.

Промышленное производство, технологический контроль

Заводской цикл производства винтовых свай требует строгого соблюдения машиностроительных допусков.

1. Раскрой: нарезка мерных хлыстов ленточными пилами.

2. Гибка: формирование правильного угла атаки спирали гидравлическими прессами.

3. Сборка: автоматическая дуговая сварка лопасти в среде защитных газов.

4. Подготовка: дробеструйная очистка поверхности от окалины.

5. Покраска: нанесение грунт-эмали либо цинкование.

Таблица 3. Этапы инструментальной дефектовки

Прикладное использование на индустриальных объектах

Проектные бюро закладывают данный фундаментный базис для широкого спектра задач:

• Обустройство фундаментов модульных зданий, вахтовых поселков.

• Установка опор линий электропередач, мачт сотовой связи.

• Строительство пешеходных мостов, причалов, пристаней поверх водной глади.

• Фиксация магистральных трубопроводов нефтегазовой отрасли.

• Укрепление склонов, создание подпорных стен сложного рельефа.

С целью минимизации рисков просадки зданий, купить сваи винтовые целесообразно исключительно у аттестованных производителей, предоставляющих сертификаты качества на сварные соединения.

FAQ

Какие марки стали свай лучше подходят для фундаментов жилых домов?

Для возведения капитальных строений оптимально использовать опоры из низколегированной стали 09Г2С, оснащенные литыми наконечниками. Подобная конфигурация гарантирует максимальную выносливость при столкновении со скрытыми валунами, предотвращая деформацию спирали.

Какие размеры/габариты винтовых свай можно применять при строительстве каркасного коттеджа?

Стандартом для легкого деревянного домостроения выступают трубы диаметром 108 мм. Длина подбирается индивидуально после геологического исследования участка (обычно от 2,5 до 3 метров). Шаг установки опор не должен превышать трех метров.

Какие нагрузки/давление выдерживает типовая свайная опора?

Изделие диаметром 108 мм стабильно принимает осевое давление от 4 до 5 тонн при монтаже в плотные суглинки. Вязкие торфяники либо текучие пески снижают этот показатель вдвое, что требует увеличения общего количества точек опоры либо применения многолопастных модификаций.

Сколько стоит винтовая свая и от чего зависит цена

Стоимость продукции определяется диаметром, длиной и дополнительными опциями. Для точного расчёта обратитесь к нашим менеджерам — они подберут оптимальный вариант под ваш проект.
